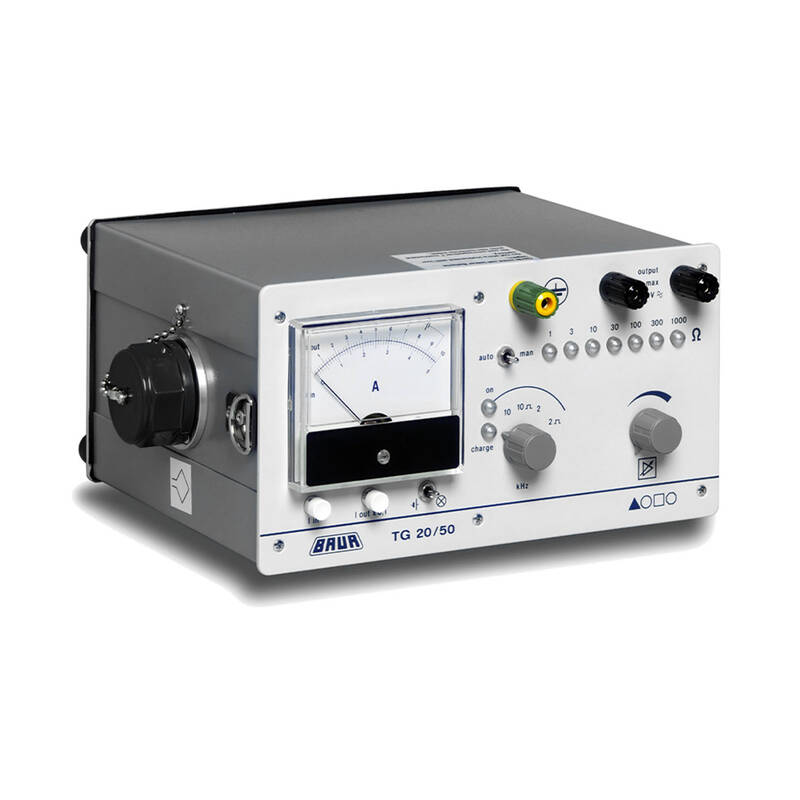

TG 20/50 – передавач звукової частоти
- Особливості
- Характеристики
TG 20/50 являє собою портативний звуковий генератор, що працює від мережі або батареї, зі вбудованим зарядним пристроєм. У поєднанні з приймачем звукових частот UL 30 і детекторною котушкою SP 30 передавач TG 20/50 використовується для трасування, локалізації схрещуваних магнітних полів і оцінювання глибини залягання кабелів та металевих ліній.
Отримати комерційну пропозицію
Особливості
- Автоматичне або ручне узгодження імпедансу
- Вбудований зарядний пристрій і акумулятор, режим роботи від батареї або мережі
- Безперервний або тактовий вихід
- Дві вихідні частоти на вибір
- Інструмент із підсвічуванням та індикацією Iout і Iin, що перемикається
- Захищені від дотиків клеми
- Захист від бризок води
- Висока вихідна потужність, яка дозволяє також використовувати метод схрещуваних магнітних полів (Twist Method)
- Гніздо для рамки на бічній стінці
TG 20/50 являє собою портативний звуковий генератор, що працює від мережі або батареї, зі вбудованим зарядним пристроєм. У поєднанні з приймачем звукових частот UL 30 і детекторною котушкою SP 30 передавач TG 20/50 використовується для трасування, локалізації схрещуваних магнітних полів і оцінювання глибини залягання кабелів та металевих ліній.
Отримати комерційну пропозицію
Параметр
|
Значення
|
Вихідна потужність:
- у мережевому режимі
- в акумуляторному режимі
|
0–50 ВА 0–20 ВА
|
Максимальний вихідний струм
|
8 А
|
Частота (дві частоти, що перемикаються)
|
2 кГц ± 0,1% (коеф. нелінійних спотворень ≤ 1,5% за 4 ВА) 10 кГц ± 0,1% (коеф. нелінійних спотворень ≤ 3% за 4 ВА)
|
Вихідний імпеданс
|
1 / 3 / 10 / 30 / 100 / 300 / 1 000 Ом (автоматична або ручна адаптація)
|
Зарядний пристрій (вбудований)
|
Захист від надмірного заряджання –
за підключення до мережі акумулятор
заряджається в будь-якому режимі роботи
|
Захист від глибокого розряджання
|
Вимкнення приладу в разі глибокого розрядження акумулятора
|
Тривалість роботи від акумулятора
|
2,5 ч за 20 ВА
|
Мережева напруга
|
110–120 В, ± 10%, 50 / 60 Гц 220–230 В, ± 10%, 50 / 60 Гц 240 В, ± 10%, 50 / 60 Гц
|
Вбудований акумулятор
|
12 В; 9,5 Ач
|
Живлення від зовнішнього джерела
|
12–24 В DC (захист від неправильної полярності)
|
Габаритні розміри (Ш x В x Г)
|
290 x 130 x 250 мм
|
Маса
|
9,5 кг
|
