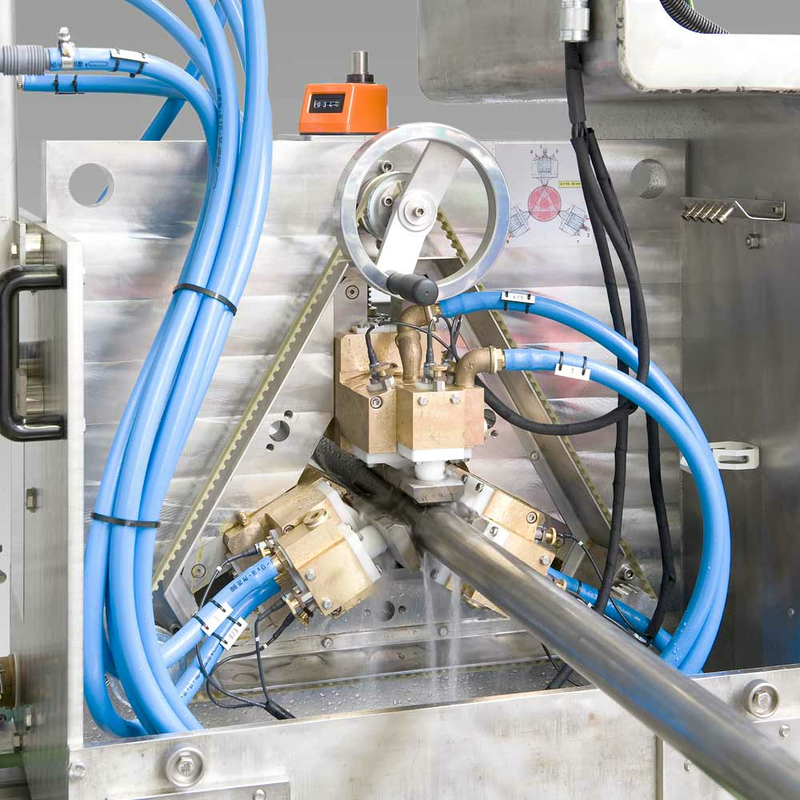

Система ультразвукового контролю ECHOGRAPH-STPS – контроль стрижнів
Цей тип системи використовується для експрес-тестування стрижнів діаметром від 15 до 130 мм. Прутки лінійно транспортуються через випробувальну машину (зі швидкістю до 2 м/с).
Проста й компактна механіка забезпечує дуже короткий час переналагодження (близько п’яти хвилин) завдяки одночасному налаштуванню всіх тримачів датчиків. Зонди з’єднуються водометами (розпилювачами) без зношування. Неминучі механічні допуски прямолінійності стрижнів (зазвичай 1–2 мм/м) компенсуються підпружиненою підвіскою тримачів датчиків. Отже, цей тип системи оптимально підходить для тестування чорних смуг. Звичайна система контролю передбачає від 3 до 15 датчиків.
Отримати комерційну пропозицію
Особливості
Версія з фазованою решіткою ECHOGRAPH-STPS-PAUT дає змогу проводити контроль об’єму стрижня на 100 % за допомогою п’яти датчиків. Зонди генерують секторні сканування, що перекриваються, до 20 кадрів у кожному. Усього використовується до 120 паралельних каналів контролю.
Основні характеристики
- Експрес-тестування стрижнів діаметром 15–130 мм
- Лінійний транспорт прутка (до 2 м/с)
- 3–15 зондів
- З’єднання за допомогою водяних струменів (розпилювачів)
- Дуже швидке перемикання
- Компенсація допусків на прямолінійність завдяки підпружиненому підвішуванню тримачів датчиків
