Координатно-вимірювальні руки MCAx

  • Особливості
  • Характеристики
  • Завантаження

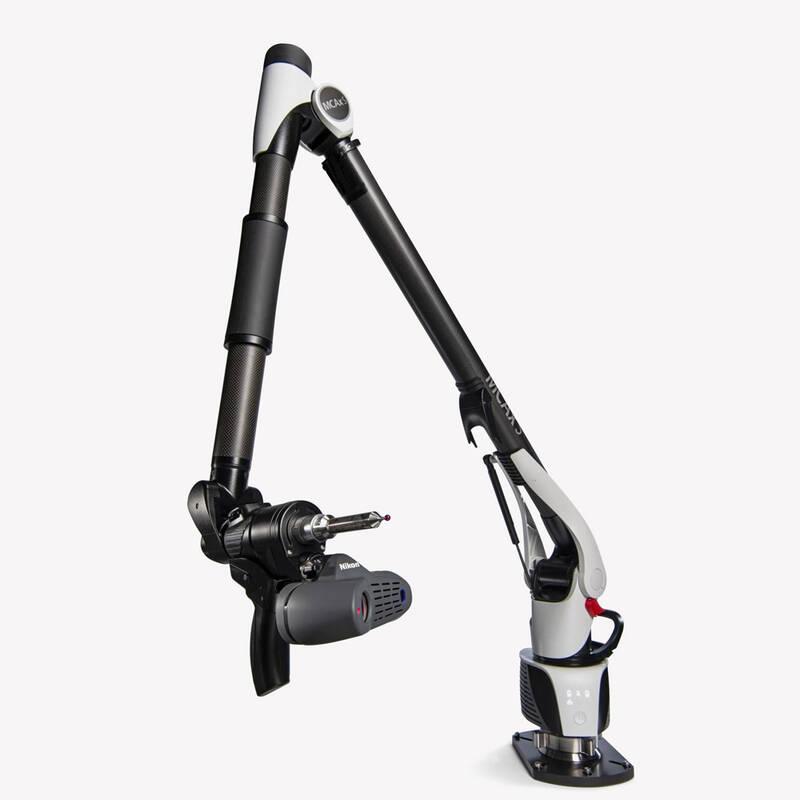

Вимірювальні руки MCAx є точними, надійними та простими у використанні портативними 7-осьовими вимірювальними системами. Вони ідеально поєднуються з цифровими ручними лазерними сканерами ModelMaker H120 і MMDx, а також із програмним забезпеченням для сканування й контролю Focus Handheld. Це комплексне рішення забезпечує точність, продуктивність, портативність і може бути використане як у метрологічній лабораторії, так і в цехових або польових умовах. Вимірювальні руки MCAx можуть бути оснащені широким спектром вимірювальних систем лазерного сканування, контактним датчиком для вимірювань і безперервного сканування. Гнучкість робить вимірювальні руки ідеальним вирішенням широкого кола вимірювальних завдань. Вимірювальні руки доступні у 6-розмірних виконаннях та в одному з двох варіантів точності, забезпечуючи для користувача оптимальний вибір системи під конкретне завдання.

Отримати комерційну пропозицію

Особливості

  • Точність тактильних вимірювань від 0.023 мм і точність лазерного сканування від 0.028 мм забезпечує максимальну повторюваність вимірів.
  • Доступно шість варіантів довжини: від 2.0 до 4.5 м.
  • Абсолютні енкодери не вимагають прив'язки та часу для підготовки.
  • Трубки вимірювальної руки виготовлені з вуглеволокна авіакосмічного класу, мають високу міцність, малу вагу і термостійкість.
  • Автоматичне розпізнавання датчика дозволяє перемикатися між різними типами контактних датчиків і сканером у будь-який час без повторного калібрування.
  • Ергономічна рукоятка підвищує зручність використання та продуктивність.
  • Противага для оптимального керування необмеженим обертанням навколо головних осей.
  • Низький коефіцієнт тертя для ергономічності, зниження навантаження і втоми оператора.
  • Обертання на 360° усіх основних осей без обмежень.
  • Пристрій блокування надійно закріплює руку, коли вона не використовується. Дозволяє фіксувати руку з будь-якого вихідного положення.
  • Універсальна система кріплення: швидке і просте встановлення на стенди/штативи та основи, включно з магнітними й вакуумними.
  • Широкий спектр контактних датчиків (прямих і кутових) та датчиків торкання різної довжини й конфігурації наконечника.
  • Вимірювальні руки MCAx+ поставляються із сертифікованим еталоном довжини NIST для перевірки точності й повторюваності вимірювань у лабораторії та польових умовах.
  • Калібрування згідно з ASME B89.4.22. Калібрування за VDI/VDE 2617-9 доступне опціонально.

Вимірювальні руки MCAx є точними, надійними та простими у використанні портативними 7-осьовими вимірювальними системами. Вони ідеально поєднуються з цифровими ручними лазерними сканерами ModelMaker H120 і MMDx, а також із програмним забезпеченням для сканування й контролю Focus Handheld. Це комплексне рішення забезпечує точність, продуктивність, портативність і може бути використане як у метрологічній лабораторії, так і в цехових або польових умовах. Вимірювальні руки MCAx можуть бути оснащені широким спектром вимірювальних систем лазерного сканування, контактним датчиком для вимірювань і безперервного сканування. Гнучкість робить вимірювальні руки ідеальним вирішенням широкого кола вимірювальних завдань. Вимірювальні руки доступні у 6-розмірних виконаннях та в одному з двох варіантів точності, забезпечуючи для користувача оптимальний вибір системи під конкретне завдання.

Отримати комерційну пропозицію

Модель

Діапазон вимірювань

Вага

Продуктивність системи

Продуктивність системи з контактним датчиком

с Н120

с MMDx50

с MMDx100

с MMDx200

Повторюваність точок

Об’ємна точність

MCAx20+:

2.0 м

8.2 кг

0.028 мм

0.042 мм

0.048 мм

0.066 мм

0.023 мм

±0.033 мм

MCAx25+:

2.5 м

8.5 кг

0.032 мм

0.048 мм

0.054 мм

0.070 мм

0.027 мм

±0.038 мм

MCAx30+:

3.0 м

8.8 кг

0.038 мм

0.054 мм

0.060 мм

0.078 мм

0.042 мм

±0.058 мм

MCAx35+:

3.5 м

9.1 кг

0.048 мм

0.072 мм

0.076 мм

0.098 мм

0.055 мм

±0.081 мм

MCAx40+:

4.0 м

9.4 кг

0.060 мм

0.094 мм

0.096 мм

0.114 мм

0.067 мм

±0.098 мм

MCAx45+:

4.5 м

9.7 кг

0.080 мм

0.116 мм

0.120 мм

0.136 мм

0.084 мм

±0.119 мм

MCAx20:

2.0 м

7.9 кг

0.036 мм

0.050 мм

0.056 мм

0.074 мм

0.044 мм

±0.061 мм

MCAx25:

2.5 м

8.2 кг

0.040 мм

0.056 мм

0.062 мм

0.078 мм

0.049 мм

±0.069 мм

MCAx30:

3.0 м

8.5 кг

0.052 мм

0.078 мм

0.082 мм

0.100 мм

0.079 мм

±0.100 мм

MCAx35:

3.5 м

8.8 кг

0.070 мм

0.102 мм

0.106 мм

0.128 мм

0.099 мм

±0.125 мм

MCAx40:

4.0 м

9.1 кг

0.070 мм

0.128 мм

0.136 мм

0.154 мм

0.115 мм

±0.151 мм

MCAx45:

4.5 м

9.4 кг

0.122 мм

0.162 мм

0.168 мм

0.190 мм

0.141 мм

±0.179 мм

Вимірювальні руки MCAx є точними, надійними та простими у використанні портативними 7-осьовими вимірювальними системами. Вони ідеально поєднуються з цифровими ручними лазерними сканерами ModelMaker H120 і MMDx, а також із програмним забезпеченням для сканування й контролю Focus Handheld. Це комплексне рішення забезпечує точність, продуктивність, портативність і може бути використане як у метрологічній лабораторії, так і в цехових або польових умовах. Вимірювальні руки MCAx можуть бути оснащені широким спектром вимірювальних систем лазерного сканування, контактним датчиком для вимірювань і безперервного сканування. Гнучкість робить вимірювальні руки ідеальним вирішенням широкого кола вимірювальних завдань. Вимірювальні руки доступні у 6-розмірних виконаннях та в одному з двох варіантів точності, забезпечуючи для користувача оптимальний вибір системи під конкретне завдання.

Отримати комерційну пропозицію

Завантаження
