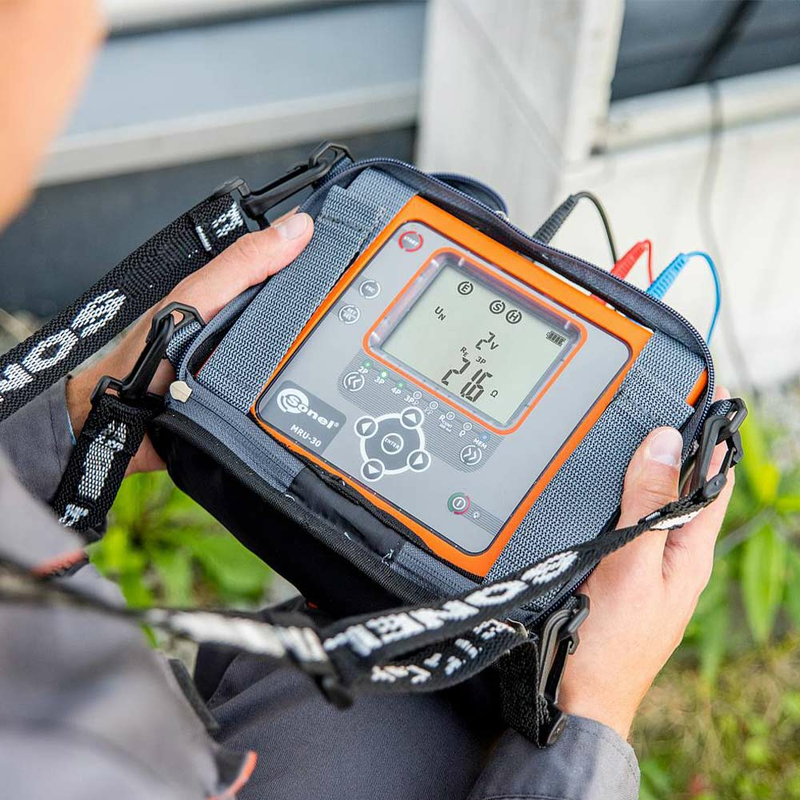

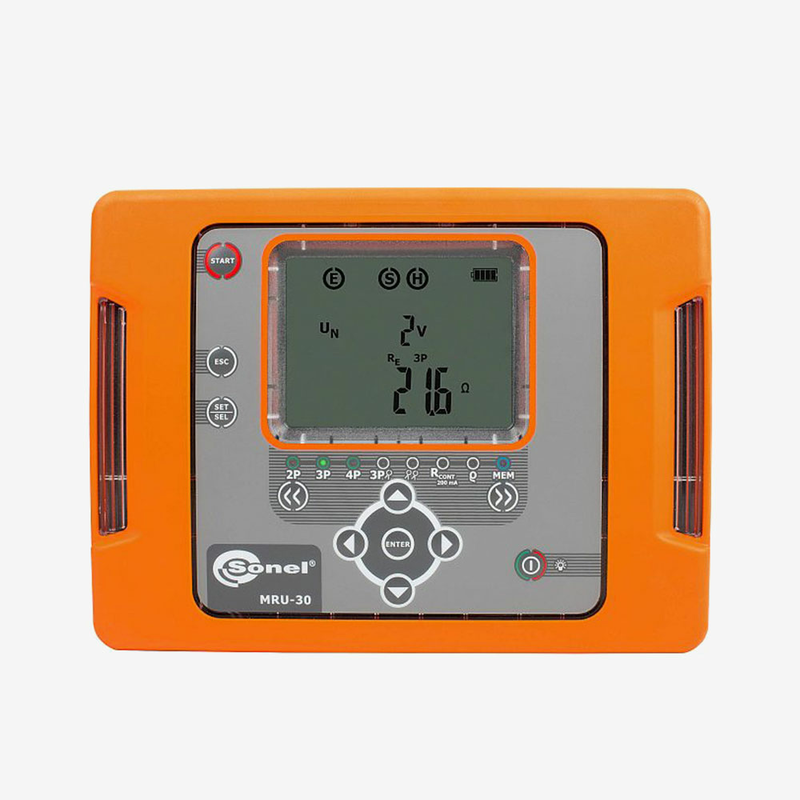

MRU-30UA – вимірювач параметрів заземлювальних пристроїв
- Особливості
- Характеристики
MRU-30UA являє собою багатофункціональний вимірювач параметрів заземлювальних пристроїв і блискавкозахисту. Він дозволяє вимірювати як класичними методами (три-, чотириполюсна схема), так і безконтактним (метод двох кліщів), що особливо актуально в міських умовах, де відсутня можливість використання допоміжних електродів.
Отримати комерційну пропозицію
Особливості
- Вимірювання опору заземлювальних пристроїв за триполюсною схемою (3p)
- Вимірювання опору заземлювальних пристроїв за чотириполюсною схемою (4p)
- Вимірювання опору багатоелементних заземлювальних пристроїв без розриву ланцюга заземлювачів (із застосуванням струмовимірювальних кліщів С-3)
- Вимірювання опору заземлювальних пристроїв методом двох кліщів (С-3 та N-1)
- Вимірювання питомого опору ґрунту методом Веннера
- Вимірювання опору контактних з’єднань заземлювальних, захисних провідників та провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА роздільною здатністю 0,01 Ом
- Вимірювання напруги перешкод
- Вимірювання опору вимірювальних зондів
- Автоматичний розрахунок додаткової похибки, спричиненої опором вимірювальних зондів
- Робота приладу від внутрішнього акумулятора, мережі 220 В, автомобільної мережі 12 В (підкурювача)
- Збереження результатів вимірювань у пам’ять
- Передавання даних на ПК за допомогою USB-інтерфейсу
Завдяки сучасній конструкції прилад характеризується добрими ергономічними показниками й широкими вимірювальними функціями (зокрема аналізом умов, що негативно впливають на точність отриманих результатів).
Усі результати вимірювання можна зберегти в пам’яті приладу з подальшим передаванням даних на комп’ютер.
MRU-30UA являє собою багатофункціональний вимірювач параметрів заземлювальних пристроїв і блискавкозахисту. Він дозволяє вимірювати як класичними методами (три-, чотириполюсна схема), так і безконтактним (метод двох кліщів), що особливо актуально в міських умовах, де відсутня можливість використання допоміжних електродів.
Отримати комерційну пропозицію
|
Вимірювання напруги перешкод UN (RMS) (діапазон частот 45–65 Гц)
|
|
Діапазон
|
Дискретність
|
Похибка основна
|
|
0–100 В
|
1 В
|
± (2% в. в. + 3 о. м. р.)
|
|
Вимірювання опору заземлення (двопровідний метод)
|
|
Діапазон
|
Дискретність
|
Похибка основна
|
|
0–19,99 Ом
|
0,01 Ом
|
± (3% в. в. + 3 о. м. р.)
|
|
20,0–199,9 Ом
|
0,1 Ом
|
|
200–1999 Ом
|
1 Ом
|
± 5% в. в.
|
|
2000–9999 Ом
|
1 Ом
|
± 8% в. в.
|
|
Вимірювання опору заземлення (три- й чотирипровідний метод) (діапазон 0,53 Ом–9999 Ом для Un = 50 В)
|
|
Діапазон
|
Дискретність
|
Похибка основна
|
|
0,00–19,99 Ом
|
0,01 Ом
|
± (3% в. в. + 3 о. м. р.)
|
|
20,0–199,9 Ом
|
0,1 Ом
|
|
200–1999 Ом
|
1 Ом
|
± 5% в. в.
|
|
2000–9999 Ом
|
1 Ом
|
± 8% в. в.
|
|
Вимірювання опору багатоелементних заземлень за допомогою кліщів (трипровідний метод зі струмовими кліщами)
|
|
Діапазон
|
Дискретність
|
Похибка основна
|
|
0,00–19,99 Ом
|
0,01 Ом
|
± (3% в. в. + 3 о. м. р.)
|
|
20,0–199,9 Ом
|
0,1 Ом
|
|
200–1999 Ом
|
1 Ом
|
± 5% в. в.
|
|
2000–9999 Ом
|
1 Ом
|
± 8% в. в.
|
|
Вимірювання опору багатоелементних заземлень за допомогою двох кліщів
|
|
Діапазон
|
Дискретність
|
Похибка основна
|
|
0,00–19,99 Ом
|
0,01 Ом
|
± (10% в. в. + 8 о. м. р.)
|
|
20,0–99,9 Ом
|
0,1 Ом
|
± (20% в. в. + 3 о. м. р.)
|
|
Вимірювання питомого опору ґрунту (згідно з методом Веннера, ρ = 2πLRE, відстань між вимірювальними зондами (L): 1–50 м)
|
|
Діапазон
|
Дискретність
|
Похибка основна
|
|
0–9,99 Ом∙м
|
0,01 Ом∙м
|
Залежить від основної
похибки RE
за вимірювання методом
4p, але не менше ніж ±1 о.м.р.
|
|
10,0–99,9 Ом∙м
|
0,1 Ом∙м
|
|
100–999 Ом∙м
|
1 Ом∙м
|
|
1,00–9,99 кОм∙м
|
0,01 кОм∙м
|
|
10,0–99,9 кОм∙м
|
0,1 кОм∙м
|
|
100–999 кОм∙м
|
1 кОм∙м
|
|
Вимірювання опору вимірювальних зондів
|
|
Діапазон
|
Дискретність
|
Похибка основна
|
|
0–999 Ом
|
1 Ом
|
± 5% (RE + RH + RS) + 8 о. м. р.
|
|
1,00–9,99 кОм
|
0,01 кОм
|
|
10,0–19,9 кОм
|
0,1 кОм
|
|
|
Клас ізоляції
|
Подвійна
|
|
Категорія безпеки
|
Кат. III, 300 В
|
|
Ступінь захисту корпусу
|
IP 65
|
|
Максимальна напруга шуму (сума змінного й постійного струму), за якого можуть проводитися вимірювання
|
24 В
|
|
Максимальне значення струму шуму, за якого вимірювання може бути здійснено (з використанням кліщів)
|
3 A RMS
|
|
Частота вимірювального струму
|
125 Гц для мереж 50 Гц, 150 Гц для мереж 60 Гц
|
|
Вимірювальна напруга та струм для 2p
|
U < 24 В RMS, I ≥ 200 мA для R ≤ 60 Ом
|
|
Вимірювальна напруга для 3p, 4p
|
25 або 50 В
|
|
Вимірювальний струм 3p, 4p
|
> 200 мA
|
|
Максимальний опір вимірювальних зондів
|
20 кОм
|
|
Індикація струму перешкод (кліщі)
|
≤ 0,5 мA
|
|
Живлення вимірювача
|
Пакет акумуляторів SONEL NiMH 4,8 В 4,2 А∙год, зовнішній акумулятор 12 В, мережа 220–230 В, 50 Гц
|
|
Кількість вимірювань опору R 2p
|
> 1100 (1 Ом, 2 вим./хв)
|
|
Кількість вимірювань RE
|
> 800 (RE = 10 Ом, RH = RS = 100 Ом, 2 вим./хв)
|
|
Тривалість вимірювання опору для методу 2p
|
< 4 секунд
|
|
Тривалість вимірювання для інших методів
|
< 8 секунд
|
|
Габаритні розміри
|
200 x 150 x 74 мм
|
|
Маса
|
Приблизно 1,2 кг
|
|
Робоча температура
|
-20…+50°C
|
|
Температура заряджання акумуляторів
|
+10…+40°C
|
