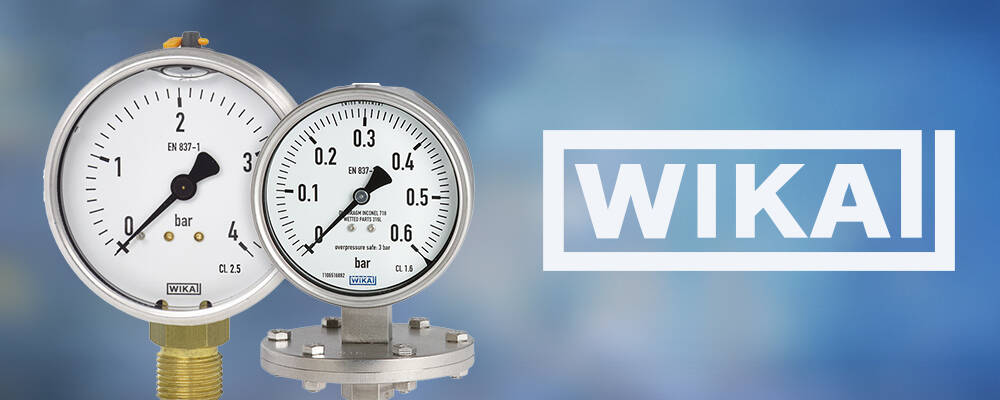

Сучасні вимірювальні прилади WIKA: один виробник – безліч інженерних рішень

Сучасні вимірювальні прилади WIKA: один виробник – безліч інженерних рішень

Правильна робота будь-якого виробництва вимагає ретельного відстеження й контролю численних параметрів (тиск, температура, сила тощо). Використання датчиків, інтегрованих у систему, дозволяє автоматизувати, а отже, оптимізувати більшість процесів виробництва. Для цього фахівці ХЛР радять використовувати надійні, перевірені часом і досвідом вимірювальні прилади від німецького виробника WIKA, багаторічним авторизованим партнером якого є ТОВ «Хімлаборреактив».

Компанія WIKA була створена у 1946 році в містечку Клінгенберзі, у Німеччині. Дві початкові літери прізвищ засновників (Александера Віганда й Філіпа Качеля) утворили назву підприємства. На сьогодні у WIKA працевлаштовано більш ніж 11 200 співробітників, працюють 43 дочірні компанії, а річний обсяг виробництва становить понад 50 000 000 одиниць товарів. Представництво в Україні відкрилось у 2003 році.

Перше, що спадає на думку після згадування бренду WIKA, це механічні манометри й термометри – ті прилади, які зробили ім’я компанії. Проте на них її спеціалісти не зупинилися. Тож на сьогоднішні продуктова лінійка у WIKA – досить велика й розгалужена.

Продуктовий портфель компанії можна розподілити на три групи:

  • Датчики (вимірювання тиску, температури, рівня, сили)
  • Лічильники (вимірювання витрати)
  • Калібрувальне й сервісне обладнання

Далі розглянемо детальніше кожну з груп приладів.

Датчики для вимірювання тиску

Виробник має у своєму асортименті широку номенклатуру приладів, що дають змогу вимірювати манометричний, абсолютний і диференціальний тиск.

До сімейства приладів для вимірювання тиску від WIKA входять:

  • Манометри з трубкою Бурдона або капсульні – можна обрати розмір і матеріал корпусу та механізму, гідрозаповнення, клас точності, радіальне або осьове приєднання до технологічного процесу. Цифрові манометри, залежно від моделі, виробник пропонує з різною похибкою вимірювання, розміром РК-дисплею, кількістю кнопок керування, з реєстратором даних і без, з опцією бездротового передавання даних, живленням від батарейок, з наявністю підвищеного класу ІР, в іскро- або вибухобезпечному виконанні.
  • Датчики тиску, технологічні перетворювачі, манометри з вихідним сигналом представлені в продуктовому портфелі виробника з та без РК-дисплея, з різними варіантами вихідного сигналу (включно з підтримкою протоколів передавання даних), в іскро- або вибухобезпечному виконанні, із сенсорними вузлами й модулями (специфічні рішення для вимірювання тиску для індивідуального використання замовником у власних приладах).
  • Електроконтактні манометри й реле тиску
  • Додаткові компоненти: системи з мембранними розділювачами, мембранні розділювачі (з різьбовим, фланцевим підключенням, у гігієнічному виконанні), електричні компоненти (цифрові індикатори, кабелі, захисні бар’єри, блоки управління), вентилі (запірні, відсічні, голчасті, мультипортові, блокувальні), захисні пристрої, монтажні пристрої (перехідники, сифонні трубки, кронштейни для монтажу, ущільнювачі).

Обладнання для вимірювання температури

WIKA пропонує рішення для температурного діапазону від -200 °C до +1700 °C. Асортимент приладів для вимірювання температури охоплює:

1. Циферблатні й цифрові термометри:

  • Циферблатні термометри працюють за принципом біметалевого приводу, а також розширення рідини або газу. Виробник пропонує прилади з діапазоном вимірювання від -200 °C до +700 °C, з різними класами точності, часом реагування і стійкістю до впливу навколишнього середовища, з великою кількістю стандартних та додаткових опцій.
  • Цифрові індикатори представлені у двох різновидах – для індикації за місцем встановлення приладу і для встановлення на лицевій частині шафи управління. Можна обрати габаритний розмір, тип живлення, типи входів та виходів тощо.

2. Пристрої для передавання сигналу й запису:

  • Термопари з максимальною температурою вимірювання до +1700 °C та високою стійкістю до вібраційних навантажень. Термометри опору залежно від моделі, чутливого елементу й класу точності працюють у діапазоні вимірювання від -196 °C до +600 °C. Асортимент приладів має всі стандартні варіанти виконання, дає змогу обрати тип підключення, а також замовити варіант зі встановленим перетворювачем температури й уніфікованим вихідним сигналом
  • Перетворювачі температури – виробник пропонує для встановлення в шафі та безпосередньо в з’єднувальній голівці приладу. Також можна обрати тип вхідного / вихідного сигналу, похибку вимірювання тощо

3. Реле для контролю необхідної температури:

  • Реле температури залежно від моделі покривають діапазон температур від -30 °C до +600 °C. Виробник пропонує обрати датчик з індикацією та без, також для замовлення доступна велика кількість опцій
  • Термометри з електроконтактами – забезпечують індикацію та регулювання в одному приладі, надійні й довговічні. Залежно від моделі прилади покривають діапазон температур від -100 °C до +400 °C та можуть бути налаштовані для перемикання контактів
  • Контролери температури – в асортименті представлені як відносно прості прилади, так і багатофункціональні пристрої з великою кількістю додаткових функцій

4. Додаткові компоненти:

  • Захисні гільзи – представлені у виконанні зі стандартних і спеціальних матеріалів, стійкі до агресивних та абразивних середовищ, можуть бути для приварного, різьбового або фланцевого монтажу
  • Захисні реле, фітинги, спеціальні проводи й кабелі

Вимірювання рівня від WIKA

Виробник пропонує широкий вибір датчиків і пристроїв, що забезпечують як найпростіші функції вимірювання, так і більш складні операції для контролю, передавання даних та керування рівнем.

Їх можна розділити на кілька сімейств:

1. Байпасні та скляні індикатори рівня індикатори:

  • Байпасні індикатори працюють у температурному діапазоні від -196 °C до +450 °C, у межах тиску – від вакууму до 400 бар, з граничною густиною до 340 кг/м3. Виробник пропонує такі рівнеміри у вибухозахищеному виконанні
  • Скляні індикатори рівня мають межі використання за температури від -196 °C до +374 °C і тиску від вакууму до 250 бар

2. Датчики для передавання сигналу:

  • Гідростатичні датчики тиску мають тонку й герметичну конструкцію, можуть використовуватися для водного стовпа до 300 м. Залежно від призначення можна обрати вибухозахищені версії, а також моделі з додатковим температурним виходом
  • Поплавкові витратоміри мають межі використання за температури вимірюваного середовища від -30 °C до +120 °C. Точність становить 24, 12, 10, 6, 3 мм, а вихідний сигнал опір / струм – 4…20 мА. Виробник пропонує датчики в корпусі, виконаному з різних матеріалів

3. Реле для контролю необхідного рівня:

  • Поплавкові перемикачі – це прилади з різним типом вимірювання, наприклад, магнітострикційні або з герконовим вимірювальним ланцюгом. Вони мають широкий спектр електричних підключень, технологічних з’єднань і матеріалів
  • Оптоелектронні перемикачі призначені для застосування в обмеженому просторі, працюють у діапазоні температур від -269 °C до +400 °C, і тиску – від вакууму до 500 бар. В асортименті представлені оптоелектронні перемикачі у спеціальному й вибухозахищеному виконанні

4. Додаткові компоненти:

  • Блок управління індуктивними контактами
  • Іскробезпечний бар’єр
  • Цифрові індикатори панельного монтажу

Асортимент WIKA для вимірювання сили

Перетворювачі сили бренду WIKA можуть постачатися зі встановленими тензодатчиками або тонкоплівковими датчиками. Покривають діапазон від 0,5 Н до 10 000 кН. Технологія виробництва приладів дає змогу виготовити датчики різноманітної геометричної форми й високої точності. Портфель приладів для вимірювання сили охоплює:

  • Перетворювачі сили стиснення
  • Перетворювач сили розтягу / стиснення
  • Тензодатчики
  • Датчики нахилу
  • Тензодатчики торсіонного типу (кільцеві)
  • Датчики сили натягу
  • Балонні тензодатчики
  • Осьові датчики сили
  • Спеціальні перетворювачі сили

Вимірювання витрат (лічильники)

Асортимент продукції виробника представлений такими приладами, як первинні елементи продукції (вимірювальні діафрагми й збірки, вимірювальні ділянки, сопла, труби Вентурі, трубки Піто, обмежувальні діафрагми) і реле протоку (для рідких та газоподібних середовищ).

Калібрувальне й сервісне обладнання

Продукція компанії WIKA охоплює широку номенклатуру обладнання для калібрування. Це можуть бути як стаціонарні рішення, так і портативні. Для повноцінного задоволення запиту клієнта передбачено індивідуальне комплектування згідно з опитувальними листами. Це дає змогу максимально точно закрити потребу замовника. Для замовлення доступне таке обладнання:

  • Високоточні цифрові манометри, що можуть бути використані як еталон тиску й дають змогу легко випробовувати, регулювати й калібрувати інше обладнання для вимірювання тиску безпосередньо на місці
  • Переносні пристрої та калібратори – портативні калібрувальні прилади для точного вимірювання й запису профілів тиску
  • Прилади точного вимірювання тиску – електричні вимірювальні системи, які перетворюють тиск в електричний сигнал та опційно можуть візуалізувати його
  • Контролери тиску – електронні регулятори, які швидко й автоматично забезпечують тиск на основі тиску живлення. Завдяки високій точності та стабільності контролю ці пристрої чудово підходять як еталони для виробничих ліній і лабораторій
  • Поршневі манометри – спеціальні пристрої для обслуговування й сервісу датчиків тиску в лабораторіях
  • Ручні пневматичні / гідравлічні тестові помпи і стаціонарні прес-компаратори – слугують генераторами тиску для проведення випробувань, налаштування й калібрування механічних та електронних приладів вимірювання тиску способом порівняльних вимірювань
  • Еталонні термометри
  • Калібрувальні ванни – електронні контролери, які автоматично за допомогою рідини швидко створюють потрібну температуру
  • Мости термометрії опору – використовуючи вбудовані або зовнішні еталонні резистори, з високою точністю вимірюють коефіцієнти опору
  • Гідравлічні та пневматичні сервісні комплекти, індикатори й калібратори, пневматичні та гідравлічні тестові помпи, прес-компаратори, еталонні прилади, ручні прилади, калібрувальні ванни й багато іншого.

Інженерні рішення

Системи «під ключ» від компанії WIKA – це індивідуальні рішення під потреби клієнта для майстерень і лабораторій. Виробник пропонує портативні й стаціонарні рішення для налаштування та калібрування приладів вимірювання тиску, температури, системи випробовування на герметичність.

Компанія WIKA має великий досвід і компетенції у виробництві приладів для вимірювання тиску, температури, рівня, сили й витрат. Щоб використання продукції бренду WIKA було максимально приємним та безпроблемним, звертайтеся до фахівців «Хімлаборреактиву». На основі Вашого запиту продакт-спеціалісти ХЛР максимально швидко підберуть і запропонують індивідуальне рішення з урахуванням саме Ваших потреб. Завітайте до нас!

Євген Гоменюк,
продакт-спеціаліст відділу обладнання для контролю якості у виробничій сфері
