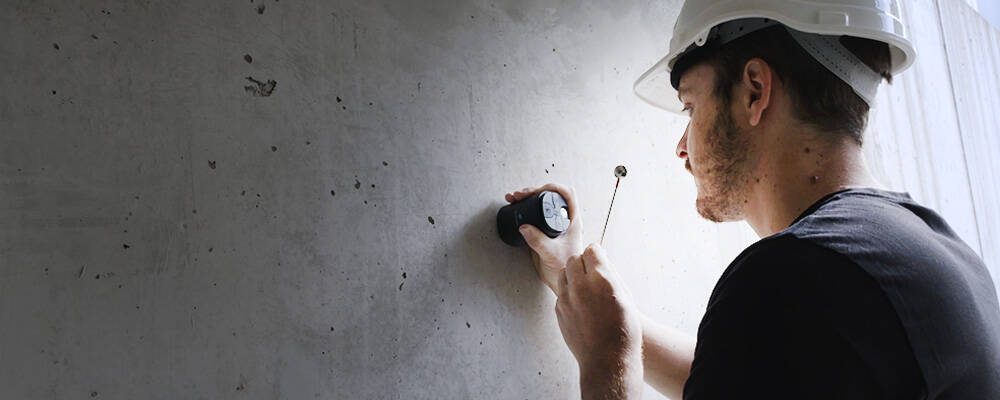

Експрес-діагностика будівель, пошкоджених унаслідок воєнних дій
Значна кількість будівель та об’єктів інфраструктури в Україні зазнали серйозної шкоди від воєнних дій. Руйнування житлових будинків, громадських споруд, промислових об’єктів не лише є естетичною чи економічною проблемою, а й створює серйозну загрозу для життя і здоров’я людей.
За таких умов експрес-діагностика стає критичним етапом у плануванні відновлювальних робіт. Швидко й точно оцінивши стан споруд, можна мінімізувати ризики для людей, оптимізувати ресурси та розробити чіткий план реконструкції чи демонтажу. Для цього необхідне сучасне обладнання й техніка та, звичайно ж, досвідчені фахівці.
Про методи діагностики пошкоджених будівель і сучасне обладнання для цього читайте далі в статті.
Законодавчі вимоги до порядку й методики обстеження будівель
Для вдосконалення процедури обстеження будівель, які вже прийняті в експлуатацію, але зазнали пошкоджень унаслідок воєнних дій, Кабінет Міністрів вніс зміни до «Порядку проведення обстеження прийнятих в експлуатацію об’єктів будівництва» (Постановою від 5 квітня 2022 року № 423). Варто зазначити, що Порядок застосовується для обстеження пошкоджених через надзвичайні ситуації, воєнні дії або терористичні акти об’єктів.
Мета діагностики – оцінити технічний стан будівельних конструкцій. Таке оцінювання охоплює огляд будівлі, виявлення, вимірювання й документальну фіксацію видимих дефектів та прихованих пошкоджень. Її результати дають змогу прийняти рішення про доцільність виконання відновлювальних робіт, а також придатність будівлі до подальшої експлуатації.
Види пошкоджень і етапи їх діагностики
Серед численних руйнувань та ушкоджень споруд, які можна визначити одразу, провівши візуальне оцінювання, найнебезпечнішими є приховані дефекти:
- Тріщини, деформації, внутрішнє розшарування цегляної кладки, що можуть утворитися в результаті дії вибухової хвилі
- Знижена носійна здатність залізобетонних конструкцій, спричинена тривалим впливом високотемпературного полум’я
- Втрата вогнестійкості бетону з подальшим руйнуванням конструкції внаслідок тривалої пожежі
Попереднє оцінювання стану об’єкта передбачає:
- Візуальне обстеження: дає змогу попередньо визначити й оцінити технічний стан носійних будівельних конструкцій та конструктивних частин, систем і мереж. За підсумками огляду приймаються рішення про необхідність детального обстеження. Під час візуального огляду із застосуванням вимірювальних інструментів виявляють видимі дефекти будівельних конструкцій.
- Детальне обстеження: проводиться для більш детального оцінювання технічного стану носійних будівельних конструкцій та виявлення прихованих пошкоджень. Таке обстеження вимагає використання спеціального обладнання.
Компанія ХЛР має у своєму продуктовому портфелі ряд передових рішень для діагностики будівель, споруд і різних будівельних конструкцій відповідно до нормативної бази.
Рішення для неруйнівного контролю від Screening Eagle
Ультразвуковий тестер Pundit PD8050 – найлегша у світі бездротова ультразвукова система візуалізації з доповненою реальністю та інтерпретацією даних за допомогою штучного інтелекту.
Прилад дає змогу візуалізувати внутрішню структуру конструкції, виявляти об’єкти й дефекти всередині неї за допомогою технології ультразвукового ехо-імпульсу. Тестер забезпечує виявлення пустот, розшарувань, а також дає можливість оцінити однорідність і міцність бетону.
Найповніше рішення на основі напівелемента для швидкого визначення корозійного потенціалу на місці – профометр РМ8500. Прилад дає змогу виявляти зони корозії в залізобетонних конструкціях, досліджувати структурні руйнування, оцінювати корозійний потенціал арматури, довговічність бетону, ефективність корозійного ремонту тощо.
Основні переваги РМ8500:
- Найшвидший у світі збір даних з використанням спеціальних колісних електродів
- Неперевершені можливості аналітики й візуалізації даних у реальному часі
Портативний георадар для бетону GP8000 – це швидка й проста перевірка бетону та візуалізація структур за допомогою георадарної технології SFCW. Георадар дає змогу бачити приховані об’єкти всередині бетону, такі як арматура, кабелі, силові канати попередньо напруженого бетону, і дефекти. Прилад використовується для дослідження тротуарів і мостових настилів, для оцінювання якості бетону, під час розміщення неглибоких комунікацій тощо.
Неруйнівний контроль бетону й будматеріалів від James Instruments
Найдосконаліша система для визначення швидкості ультразвукового імпульсу в бетоні, дереві, кераміці й інших крупнозернистих та будівельних матеріалах – це V-Meter MK IV. Прилад дає змогу швидко визначити тріщини, порожнечі, гниль та інші ділянки неоднорідності в досліджуваному матеріалі.
Ультразвуковий контроль можна застосовувати до нових і старих конструкцій, плит, колон, стін, пошкоджених вогнем ділянок, гідроелектростанцій, труб, збірних і попередньо напружених балок, циліндрів та інших бетонних форм.
Система для вимірювання товщини та якості бетону VU-CON представляє новітню технологію ультразвукового аналізу, що допомагає інженеру зазирнути всередину бетону.
Аналізатор можна використовувати для точного неруйнівного вимірювання товщини бетонних плит, а також для визначення внутрішніх дефектів, таких як тріщини, порожнечі та інші дефекти в цегляних конструкціях, де розчин скріплює цегельну кладку.
«Хімлаборреактив» співпрацює тільки з перевіреними світовими виробниками точного й надійного обладнання для неруйнівного контролю. Звертайтеся до фахівців ХЛР, щоб отримати кваліфіковану консультацію та визначитися з комплексним рішенням для діагностики споруд і будівель.
Юрій Онанко,
експерт напряму «Промисловість»
