Визначення геометричних характеристик заповнювачів у будівництві
Визначення розмірів заповнювача належить до найважливіших параметрів під час оцінювання придатності матеріалів для будівельних застосувань, зокрема у виробництві бетону й під час виконання дорожніх робіт. Саме геометричні характеристики зерен значною мірою визначають структуру сумішей, їхню щільність, міцність і стабільність у процесі експлуатації.
Під час аналізу заповнювачів основна увага приділяється двом ключовим параметрам – щільності зерен та розподілу частинок за розміром, тобто зерновому складу матеріалу. Саме ці показники дають змогу оцінити якість заповнювача, визначити його відповідність технологічним вимогам і підібрати оптимальний склад будівельних сумішей.
Ситовий аналіз
Для визначення геометричних характеристик заповнювачів застосовується ситовий аналіз – один з основних лабораторних методів визначення гранулометричного складу сипких матеріалів. Метод регламентується стандартом ДСТУ EN 933-1:2021, який описує процедуру підготовки зразків та порядок проведення випробування.
Метод передбачає розділення зразка на фракції за допомогою набору лабораторних сит із різними розмірами отворів. Під час аналізу сита розташовуються в порядку зменшення розміру отворів, після чого матеріал послідовно просіюється через них. Частинки проходять крізь отвори відповідного розміру або затримуються на певному ситі, що допомагає визначити кількісний розподіл зерен у зразку й отримати точні дані про його гранулометричний склад.
Отримані результати дають змогу оцінити структуру матеріалу, його однорідність і відповідність вимогам технологічних процесів. У будівельній галузі ситовий аналіз – один з основних методів лабораторного контролю якості заповнювачів, оскільки саме зерновий склад найпевніше характеризує властивості бетонних сумішей, дорожніх матеріалів та інших будівельних композитів.
Водночас технічні вимоги й методи випробувань для лабораторних решет і сит встановлено стандартами ДСТУ ISO 3310-1 та ДСТУ ISO 3310-2. Дотримуватися вимог цих стандартів критично важливо для забезпечення точності ситового аналізу. Відповідність розмірів отворів, геометрії та якості сітки міжнародним нормам гарантує достовірність лабораторних досліджень, коректну класифікацію матеріалів та можливість подальшої сертифікації продукції.
Обладнання, що відповідає встановленим міжнародним стандартам якості, представлено в асортименті компанії «Хімлаборреактив», ексклюзивного представника італійської компанії Matest на території України. ХЛР забезпечує постачання сертифікованого обладнання для лабораторій будівельної галузі й відповідає за якість рішень як перед клієнтами, так і перед виробником.

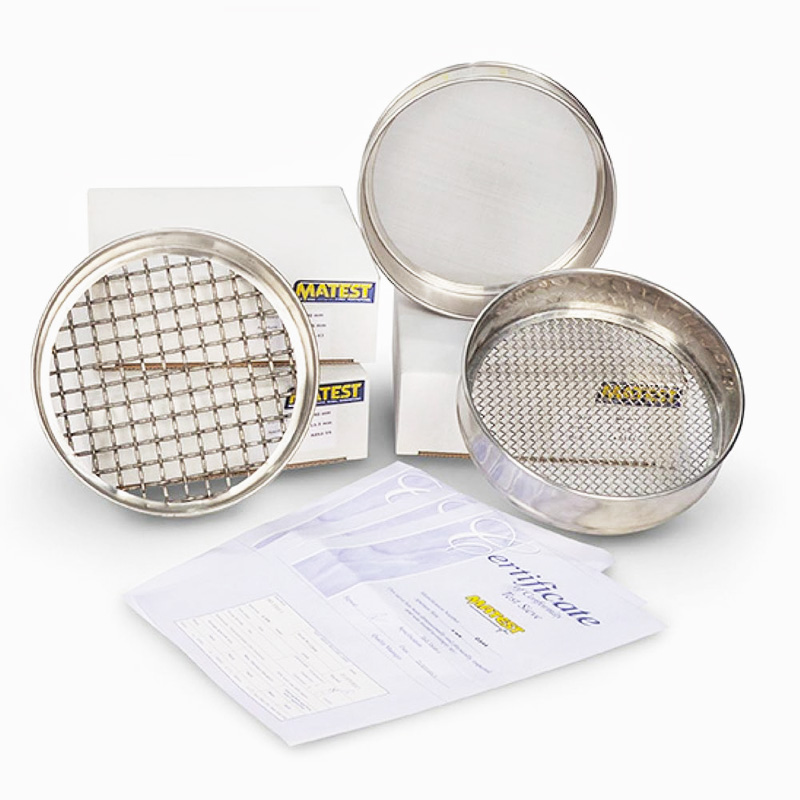

Сита лабораторні Matest
Лабораторні сита від провідного італійського виробника Matest призначені для проведення точного ситового аналізу в лабораторіях та виробничих середовищах, де необхідно отримувати стабільні й відтворювані результати просіювання.
Сита виготовляються з міцної нержавійної сталі, що забезпечує довговічність обладнання та стабільність роботи навіть за інтенсивної експлуатації. Кожне сито постачається із сертифікатом відповідності, а на шильді зазначено розмір осередку й серійний номер, що забезпечує простежуваність обладнання та його точну ідентифікацію під час лабораторних досліджень.
Сита відповідають широкому переліку міжнародних стандартів, серед яких ISO 3310-1, EN 933-1, EN 933-2, BS 410, UNE 7050, DIN 4187-1, UNI 2331, UNI 2333, ASTM E11 та NF X11-504.
У лінійці представлено різні типи сит, що дозволяє проводити аналіз матеріалів різної крупності:
· Сита з плетеної дротяної сітки – найбільш універсальні, виготовлені з нержавійної сталі. Доступні в діаметрах 200, 250, 300, 315, 400 і 450 мм, а також у форматах 8 ″ і 12 ″, цьому розмір отворів може варіюватися від 0,020 мм до 125 мм.
· Сита з перфорованою пластиною з круглими отворами й оцинкованою сталевою рамою – для аналізу грубого заповнювача. Такі сита доступні в діаметрах 200 та 300 мм і мають розміри отворів від 4 мм до 125 мм.
· Сита з перфорованою пластиною з квадратними отворами – допомагають точно розділяти матеріал за фракціями. Доступні в діаметрах 200, 250, 300 та 400 мм із таким самим діапазоном розмірів отворів: від 4 мм до 125 мм.
· Сита для мокрого просіювання – застосовуються для випробування дрібнозернистих матеріалів у вологому середовищі. Рама й ткане дротяне полотно виготовлені з нержавійної сталі, що забезпечує стійкість до корозії та довговічність під час роботи з водою. Стандартний діаметр таких сит становить 200 мм, а їхня висота може бути 100 або 200 мм. Розміри отворів: 0,074 мм і 0,063 мм, що дає змогу ефективно аналізувати дрібнодисперсні матеріали.
Допоміжне обладнання для проведення аналізу
Щоби підвищити ефективність і точність лабораторних досліджень, застосовується спеціалізоване обладнання для механізації процесу просіювання. Зокрема, шейкер для сит із ручним приводом від компанії Matest, призначений для проведення випробувань безпосередньо на об’єкті або в польових умовах, коли відсутнє електроживлення. Обертаючи кривошип, оператор створює вертикальну й обертальну вібрацію, що забезпечує ефективне просіювання матеріалу. Пристрій дає змогу використовувати до шести сит діаметром 200 мм, або 8 ″, разом із лотком та кришкою.

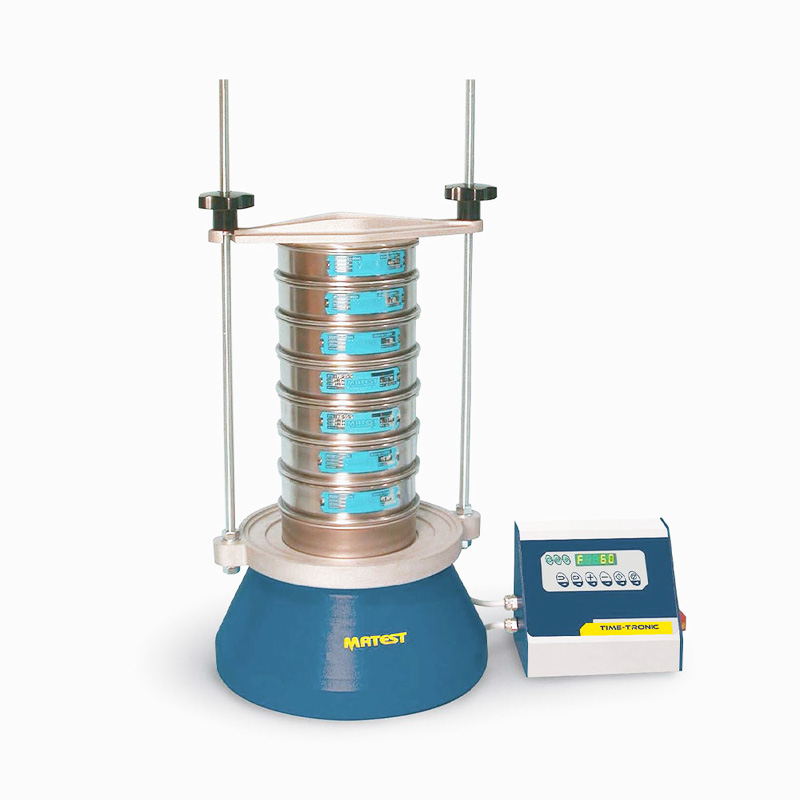

Для лабораторій, де потрібна висока точність та інтенсивна робота обладнання, застосовуються електромагнітні віброприводи для сит. Вони працюють за рахунок електромагнітних імпульсів і створюють комбіновану вібраційну дію – вертикальну, бічну й обертальну. Така система забезпечує ефективний розсів навіть дрібнозернистих матеріалів. Прилад дає змогу встановлювати до десяти сит і може використовуватися також для мокрого розсіву. Обладнання відповідає стандартам EN 932-5 та ISO 3310-1.
Для точного аналізу порошків і дрібних матеріалів застосовується повітряно-струменева просіювальна машина. Пристрій працює на основі вакуумної системи та створює контрольоване падіння тиску, що дозволяє дрібним частинкам проходити через сито за допомогою повітряного потоку. Такий метод забезпечує точні й відтворювані результати в діапазоні від 5 до 4000 мікрон і особливо ефективний для випробування цементу, вапняку та дрібнодисперсних наповнювачів. Прилад сумісний із ситами діаметром 200 мм і оснащений прозорою кришкою з оргскла, вакуумним аспіратором та системою автоматичного очищення фільтруючого картриджа. Робота обладнання відповідає стандарту EN 933-10.
Щоби підтримувати лабораторні сита в належному стані, використовується ультразвукова ванна для очищення Matest. Вона забезпечує швидке й ефективне очищення сит, особливо з дрібною сіткою, які можуть пошкоджуватися під час очищення традиційними механічними методами. Завдяки ванні можна очищувати сита діаметром до 200 мм (8 ″).
Повний перелік обладнання для випробування заповнювачів і будівельних матеріалів представлено на сайті.
Фахівці ТОВ «Хімлаборреактив» допоможуть підібрати оптимальне обладнання для лабораторних досліджень і контролю якості будівельних матеріалів та нададуть необхідні консультації.
Юрій Онанко,
галузевий експерт промислового бізнесу
