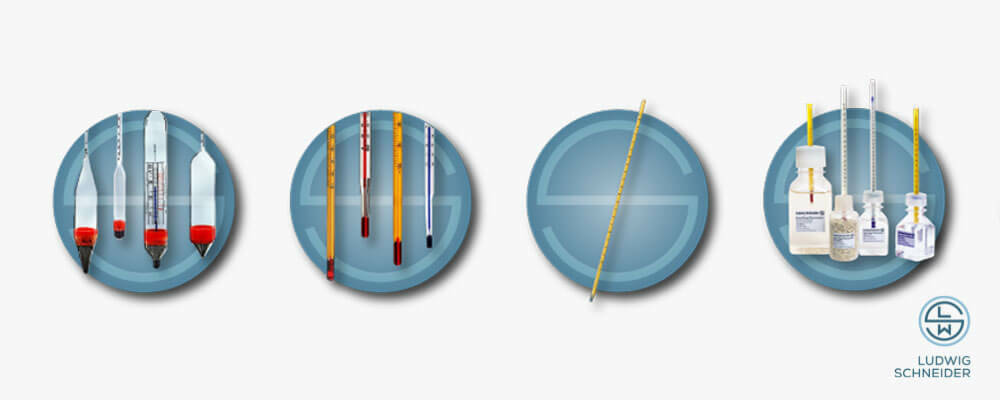

Термометри та ареометри для промислової галузі
Термометри і ареометри широко застосовують у всіх сферах, де потрібні точні вимірювання температури й густини. У промисловості це насамперед стосується нафтової та хімічної галузей. Для різних завдань використовують і різне термометричне й ареометричне обладнання. На прикладі техніки для вимірювання температури та густини від всесвітньовідомого німецького виробника Ludwig Schneider GmbH & Co. KG розглянемо, де і як краще використовувати те чи інше обладнання.
Термометри ASTM-IP-BS
Термометри ASTM-IP-BS використовують у нафтовій, хімічній та інших галузях для тестування мінералів і палива, кожен із них має певне застосування – наприклад, для визначення точки займистості або в’язкості. Точність вимірювання перебуває в межах допуску, визначених стандартами ASTM, BS, IP та ISO.
Високоточні термометри ASTM від Ludwig Schneider являють собою прилади «паличного типу», мають капіляри циліндричної форми. Тильна сторона скла тіла термометрів ASTM зазвичай жовтого кольору. Як термометрична рідина використовується ртуть або органічний наповнювач, пофарбований у червоний / синій колір. Шкалу нанесено темною емаллю, яка не стирається, –високостійкою до агресивних хімічних середовищ. Для термометрів ASTM часткового поглинання глибина поглинання позначається кільцевою лінією.
На задній стінці кожного термометра ASTM зазначено відповідний тип стандарту, діапазон температури, точність і унікальний заводський серійний номер. На запит можна зробити сертифікат заводського калібрування або сертифікат калібрування DAkkS.
У таблиці нижче наведено приклади термометрів та їх призначення.
|
Тип ASTM |
Призначення |
Діапазон вимірювання, °C |
Ціна поділки, °C |
Термометрична рідина |
|
3 С |
Для вимірювання під час визначення температури застигання й помутніння |
-5…+400 |
1 |
Ртуть |
|
5 С |
-38…+50 |
1 |
Ртуть |
|
|
6 С |
Для вимірювання під час визначення початкової температури застигання й помутніння |
-80…+20 |
1 |
Толуол |
|
7 С |
Для вимірювання температури під час визначення фракційного складу |
-2…+300 |
1 |
Ртуть |
|
8 С |
-2…+400 |
1 |
Ртуть |
|
|
11 С |
Для вимірювання під час визначення температури спалаху у відкритому тиглі за Клівлендом |
-6…+400 |
2 |
Ртуть |
|
17 С |
Для вимірювання температури під час визначення в’язкості за Сайболтом |
+19…+27 |
0,1 |
Ртуть |
|
18 С |
Для вимірювання температури під час визначення тиску парів за Рейдом |
+34…+42 |
0,1 |
Ртуть |
|
26 С |
Для визначення температури під час випробування на стабільність |
+130…+140 |
0,1 |
Ртуть |
|
28 С |
Для вимірювання температури під час визначення кінематичної в’язкості |
+36,6…+39,4 |
0,05 |
Ртуть |
|
29 С |
+52,6…+55,4 |
0,05 |
Ртуть |
|
|
33 С |
Для визначення анілінової точки |
-38…+42 |
0,2 |
Ртуть |
|
34 С |
+25…+105 |
0,2 |
Ртуть |
|
|
35 С |
+90…+170 |
0,2 |
Ртуть |
|
|
49 С |
Для визначення температури під час обчислення в’язкості за Стормом |
+20…+70 |
0,2 |
Ртуть |
|
56 С |
Для вимірювання температури під час випробування нафтопродуктів |
+19…+35 |
0,02 |
Ртуть |
|
57 С |
-20…+50 |
0,5 |
Ртуть |
|
|
58 С |
Для вимірювання температури в цистернах, баках |
-34…+49 |
0,5 |
Ртуть |
|
59 С |
-18…+82 |
0,5 |
Ртуть |
|
|
60 С |
+77…+260 |
1 |
Ртуть |
|
|
61 С |
Для вимірювання під час визначення температури плавлення петролатуму |
+32…+127 |
0,2 |
Ртуть |
|
111 С |
Для вимірювання температури під час дистиляції кислоти смол |
+170…+250 |
0,2 |
Ртуть |
|
114 С |
Для вимірювання температури під час визначення точки замерзання авіаційного палива |
-80…+20 |
0,5 |
Толуол |
|
116 С |
Для вимірювання температури під час випробування нафтопродуктів |
+18,9…+25,1 |
0,01 |
Ртуть |
|
117 С |
+23,9…+30,1 |
0,01 |
Ртуть |
|
|
118 С |
+28,6…+31,4 |
0,05 |
Ртуть |
|
|
119 С |
-39,3…-30 |
0,1 |
Ртуть |
Термометри лабораторні
Лабораторні термометри застосовуються в усіх галузях, у яких проводять особливо точні вимірювання температури, з дотриманням специфікації загальних норм, таких як DIN та ISO.
Термометри з діапазоном вимірювання від -200 до +410°С, які мають органічний або ртутний наповнювач, призначені для щоденного використання в лабораторіях усіх галузей техніки й науки.
Ці термометри прості в користуванні, універсальні й особливо вигідні за ціною. Доступні з градуюванням, стійким до кислот і лугів, а також із високоякісним прозорим безпечним покриттям (FEP / PTFE). Кожна версія із закритою шкалою має призматичний капіляр, що дає змогу краще зчитувати температуру.
У таблиці нижче наведено приклади термометрів та їх призначення.
|
Тип |
Діапазон вимірювання, °C / термометрична рідина |
Ціна поділки, °С |
Довжина |
Призначення |
|
Термометр лабораторний
|
-30...+70 / Hg |
1,0 |
425 |
Для вимірювання температури в лабораторіях, у промисловості й сільському господарстві |
|
0...+100 / Hg |
1,0 |
305 |
||
|
0...+150 / Hg |
1,0 |
305 |
||
|
0...+250 / Hg |
1,0 |
350 |
||
|
0…+50 / Hg |
0,1 |
420 |
Для точного вимірювання температури в лабораторних умовах |
|
|
0…+100 / Hg |
0,1 |
550 |
||
|
+48...+102 / Hg |
0,1 |
340 |
||
|
+98...+152 / Hg |
0,1 |
340 |
||
|
0…+150 / Hg |
0,5 |
350 |
||
|
Термометр лабораторний максимальний |
-10...+250 / Hg |
1,0 |
300 |
Для вимірювання температури в лабораторних умовах |
|
+10...+200 / Hg |
1,0 |
300 |
||
|
Термометри із шліфом 14/23 |
-100...+360 / Hg (спирт) |
0,5, 1,0 |
н/ч – 45, 52, 72, 102, 127, 152, 177, 227, 277 |
Для вимірювання температури в лабораторних вузькогорлих посудинах і апаратах, що мають конічні шліфи |
Ареометри
З 2005 року Ludwig Schneider Messtechnik GmbH є першою приватною компанією в Німеччині, яка отримала акредитацію для вимірювання густини ареометрами.
Ареометри API – це ареометри для вимірювання густини нафти в одиницях API, що описує одиницю густини сирої нафти.
Прецизійні ареометри в градусах API від Ludwig Schneider відповідають ASTM E100-19 і ASTM E2995-15a, а також у версіях з інтегрованими термометрами або без них.
|
Характеристики |
Варіанти |
|
Діапазон вимірювання |
Від -1 до +101°API |
|
Точність вимірювання |
0,1°API (± 0,1°API) |
|
Еталонна температура |
60°F |
|
Наповнення термометра |
Органічне, до +150°F Ртутне, до +220°F |
Ареометри для мінеральних олив – це ареометри для визначення густини бензину, гасу, дизельного й важкого палива. Прецизійні ареометри доступні у версіях зі вбудованими термометрами або без них. На запит можна зробити сертифікат заводського калібрування або сертифікат калібрування DAkkS.
|
Характеристики |
Варіанти |
|
Діапазон вимірювання |
Від 0,595 до 1,100 г/см³ |
|
Точність вимірювання |
До 0,0005 г/см³ (± 0,0005 г/см³) |
|
Еталонна температура |
+15°C |
|
Наповнення термометра |
Ртуть |
ХЛР і Ludwig Schneider
ТОВ «Хімлаборреактив» у 2023 році стало ексклюзивним представником Ludwig Schneider GmbH & Co. KG в Україні з постачання термометрів і ареометрів.
Компанія Ludwig Schneider є одним із провідних світових виробників точних вимірювальних приладів для вимірювання температури й густини. На основі цього досвіду його дочірня компанія Ludwig Schneider Messtechnik GmbH пропонує послуги з калібрування протягом 25 років.
Зацікавило обладнання? Звертайтеся!
