Безконтактна ультразвукова лабораторна випробувальна система SONOAIR R&D
- Особливості
- Характеристики
- Завантаження
SONOAIR R&D відрізняється вільним налаштуванням характеристик передавача з напругою імпульсу до 800 В. За рахунок комбінації попереднього підсилювача на приймачі (вбудованого або зовнішнього датчика) та постпідсилювача всередині електроніки система генерує ультранизький рівень шуму. Динаміка приймача 120 дБ забезпечує найкраще в галузі відношення сигнал/шум (SNR) навіть для матеріалів із високим коефіцієнтом ослаблення й забезпечує чіткі та відтворювані результати вимірювань.
Отримати комерційну пропозицію
Особливості
- Безконтактний ультразвуковий контроль сучасних волокнистих композитів, таких як GFRP і CFRP;
- Немає потреби у витратних за часом та засобах процесах водопостачання, дренажу або сушіння;
- Контроль матеріалів із високим коефіцієнтом загасання, таких як стільникові конструкції, кераміка, пластик, дерево, бетон тощо.

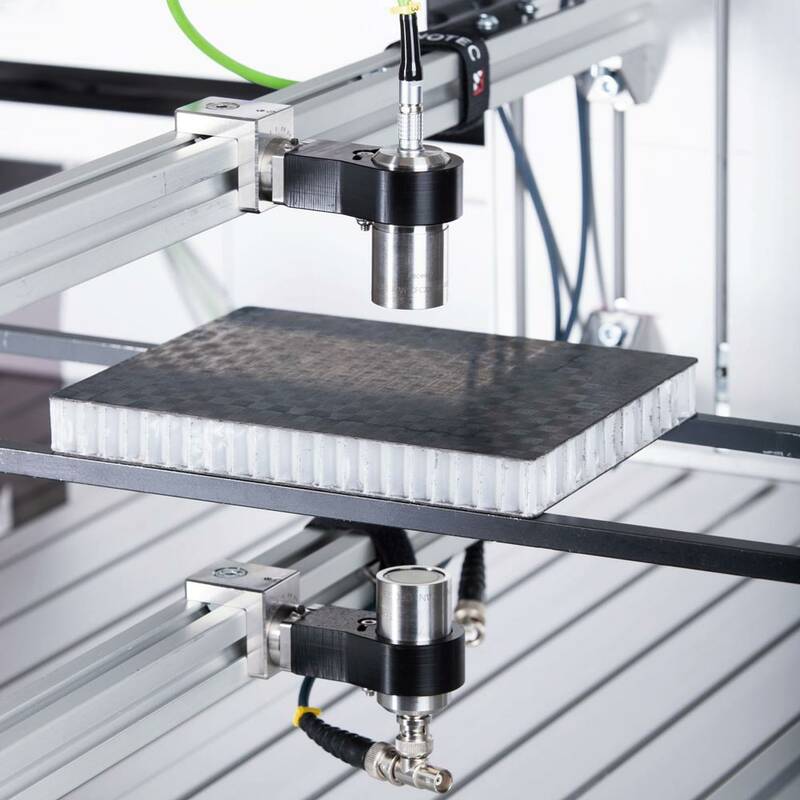

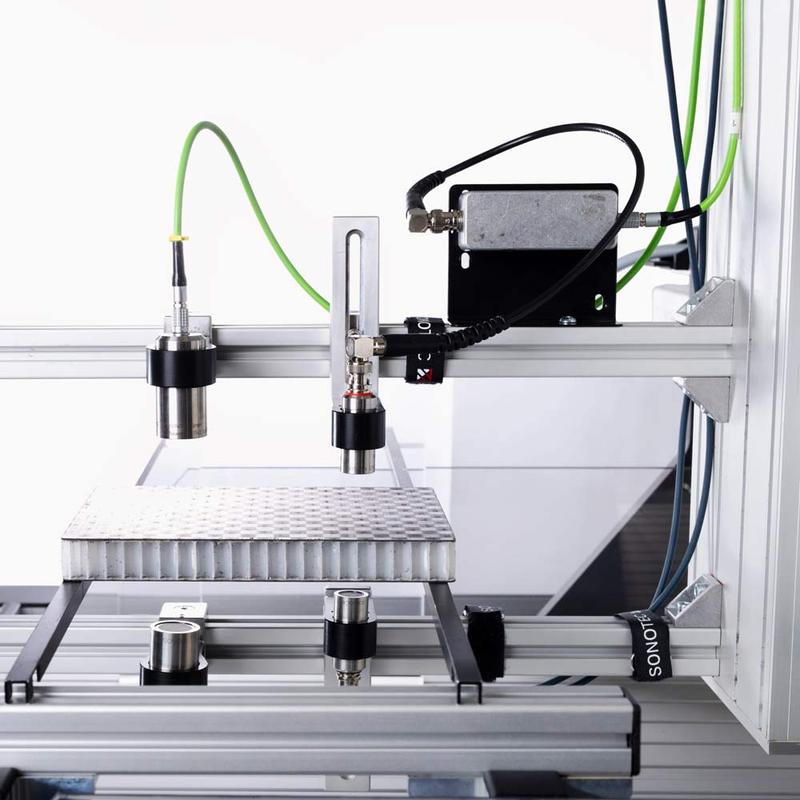

Ультразвуковий контроль повітряного зв’язку за наскрізного проходження є ідеальним методом вимірювання для виявлення поширених дефектів у сучасних багатошарових композитних структурах, включаючи розшаровування, повітряні включення, зчеплення та ударні пошкодження. Використовуючи повітря як контактну рідину, можна виявити навіть дуже маленькі дефекти. За довжини хвилі в повітрі всього 0,85 мм можна виявити розриви розміром приблизно від 1 мм.
SONOAIR R&D відрізняється вільним налаштуванням характеристик передавача з напругою імпульсу до 800 В. За рахунок комбінації попереднього підсилювача на приймачі (вбудованого або зовнішнього датчика) та постпідсилювача всередині електроніки система генерує ультранизький рівень шуму. Динаміка приймача 120 дБ забезпечує найкраще в галузі відношення сигнал/шум (SNR) навіть для матеріалів із високим коефіцієнтом ослаблення й забезпечує чіткі та відтворювані результати вимірювань.
Отримати комерційну пропозицію
Загальні дані:
- Блок 19” із ПК з операційною системою Windows і програмним забезпеченням;
- 14-бітний дигітайзер, 100 Мбіт/с;
- Блок ультразвукових імпульсів;
- Ультразвуковий приймач;
- Температура навколишнього середовища: 5°С...40°С;
- Мережевий інтерфейс – ЛВС 1 Гбіт/с;
- Клас захисту – IP20;
- Стандарти – DIN EN 61010, DIN EN 60204;
Генератор:
- Кількість каналів – від 1 до 4;
- Напруга імпульсу – від 8 В до 400 В;
- Діапазон частот – від 35 кГц до 3 МГц;
- Максимальна потужність – 2 кВт (400 В), або опціонально 2 кВт (800 В);
- Тип імпульсу – прямокутний, вільно настроювана ширина кожного імпульсу.
Приймач:
- Кількість каналів – від 1 до 4;
- Діапазон частот – від 35 кГц до 3 МГц;
- Посилення – 0…120 дБ із кроком 0,5 дБ;
- Шум – 1nV/√Hz

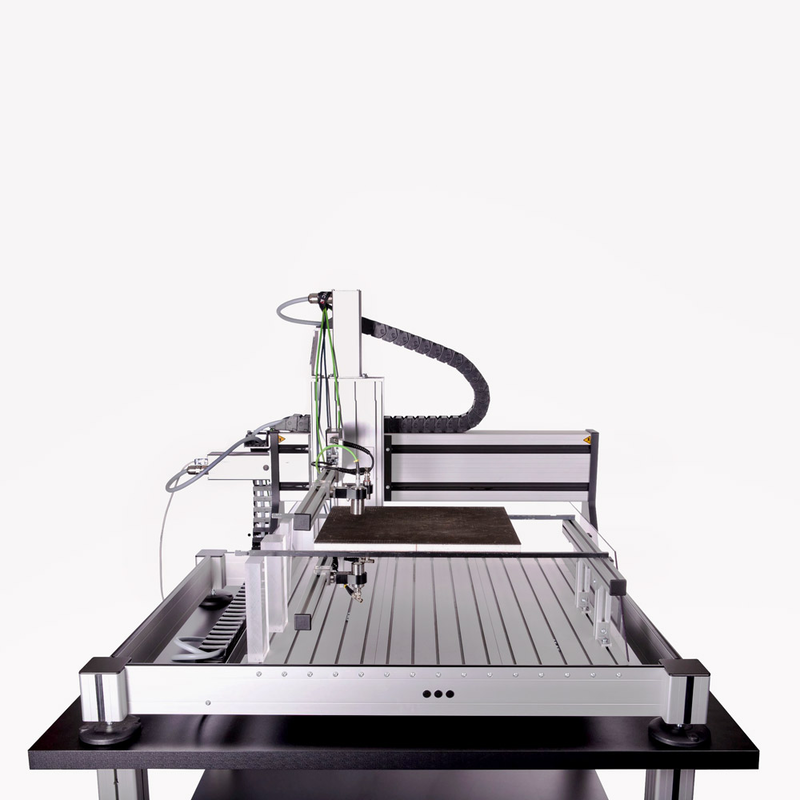

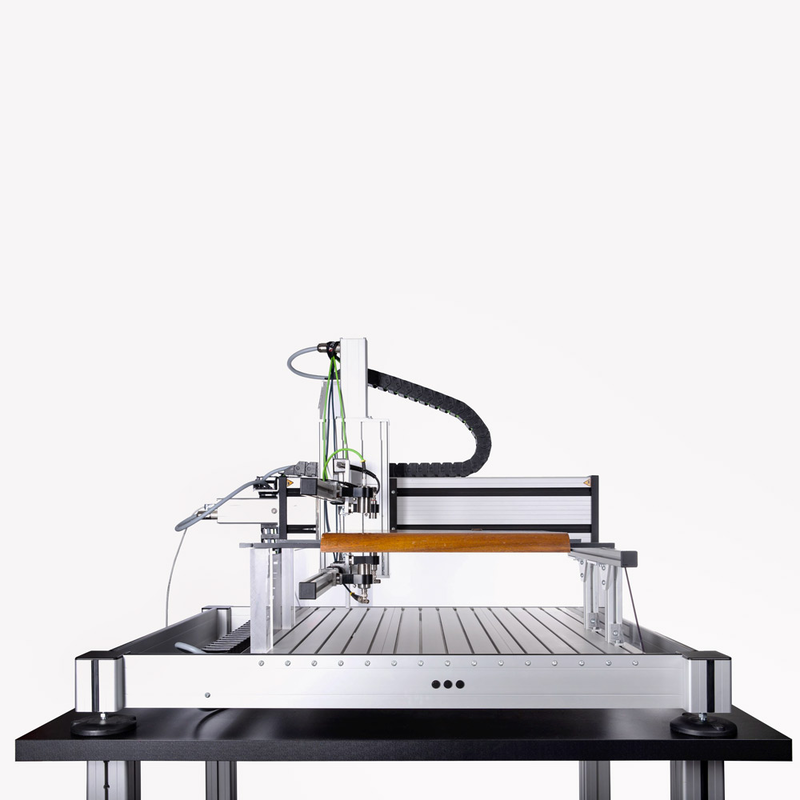

Cканер (стандартний):
- Область сканування (x, y, z) – 500 х 500 х 160мм (опціонально інші сканери);
- Точність позиціонування – 20 мкм;
- Крок сканування – 0,1 мм.
SONOAIR R&D відрізняється вільним налаштуванням характеристик передавача з напругою імпульсу до 800 В. За рахунок комбінації попереднього підсилювача на приймачі (вбудованого або зовнішнього датчика) та постпідсилювача всередині електроніки система генерує ультранизький рівень шуму. Динаміка приймача 120 дБ забезпечує найкраще в галузі відношення сигнал/шум (SNR) навіть для матеріалів із високим коефіцієнтом ослаблення й забезпечує чіткі та відтворювані результати вимірювань.
Отримати комерційну пропозицію
