Особливості
- Портативний і повністю автономний.
- Безпечний у використанні – не вибухонебезпечний.
- Економічний – сталевий штифт можна використовувати повторно.
- Недеструктивний.
- Знімний патрон полегшує перевірку міцності розчину в цегляній кладці.
- Відповідає ASTM C-803.
- Перевірка нових бетонних виробів і конструкцій на ранню міцність.
- Оцінювання міцності на місці в наявних структурах, наприклад, після підозри на пошкодження вогнем.
- Випробування міцності блокових, цегляних і будівельних швів у межах наявної конструкції, наприклад, опорних стін.
- Випробування полімербетону й суміші для латання.
- Контроль якості збірних елементів, таких як блоки, цегляні плити й труби.
Характеристики

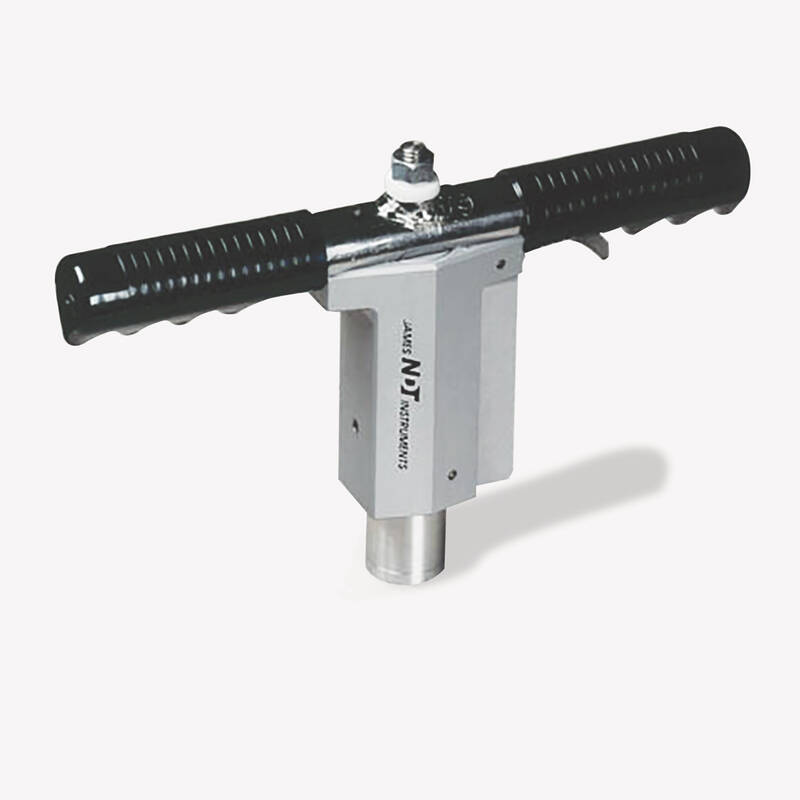

Принцип роботи системи Windsor Pin полягає в тому, що пружина вбиває сталевий штифт у поверхню матеріалу. Оскільки глибина проникнення обернено пропорційна міцності на стискання, пристрій забезпечує швидкий і безпечний спосіб визначення міцності матеріалу на місці. Пружина навантажується шляхом затягування гайки втягування, поки засувка спускового механізму не закриється, щоб утримувати пружину на місці. Збережена потенційна енергія становить 91 фунт (108 НМ). З навантаженою пружиною він стискається на відстань 0,8 дюйма. Таким чином, після натискання на спусковий гачок вистачить сили, щоб перевірити міцність бетону на стискання до максимальних 5300 PSI (36,9 MPA).
Штифт виготовлений зі спеціальної високоміцної сталі, спеціально розробленої для проникнення будівельних матеріалів, і може використовуватися близько семи разів. система Windsor Pin постачається з датчиком придатності, щоб перевірити штифт(и) після кожного використання. Якщо довжина достатньо зменшена і штифт проходить через датчик, штифт(и) слід замінити. Якщо цього не зробити, це сильно вплине на результати тесту.
За допомогою патрона як на мікрометрі, так і на щтифті плоскі поверхні можна легко й точно виміряти. Просто переконайтеся, що патрон впирається в поверхню, і натисніть на спусковий гачок. Після того, як штифт проникає в поверхню, очистіть отвір за допомогою повітродувки й виміряйте глибину проникнення. Порівняйте цю глибину проникнення з попередньо підготовленою таблицею для визначення міцності на стискання вашого матеріалу. Таблиці міцності для типового розчину та бетону надаються разом з агрегатом.

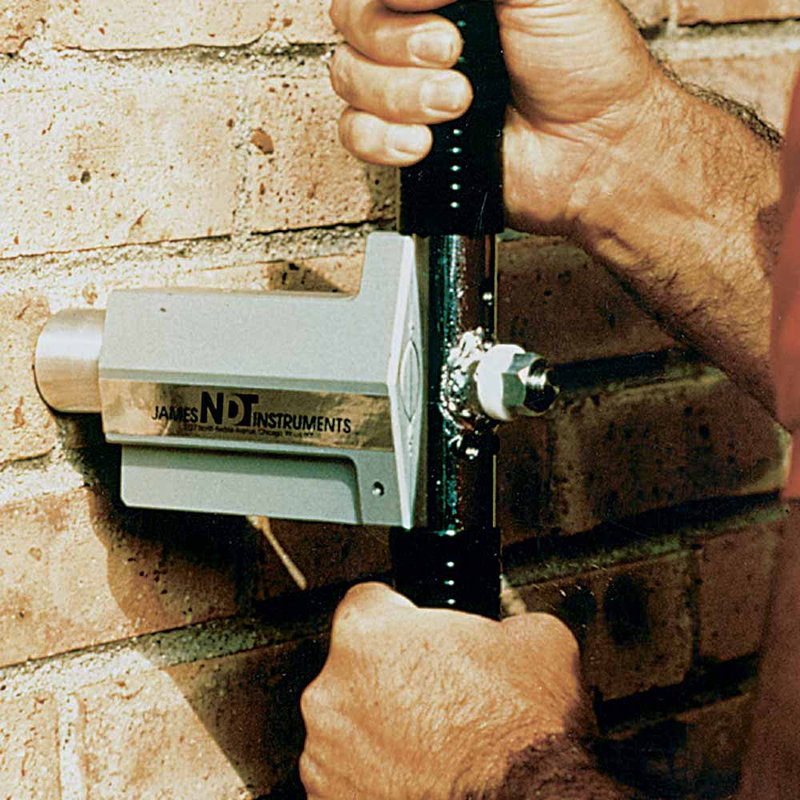

У разі знятого патрона драйфер штифта здатний точно перевірити з’єднання розчину. Вставляючи V-подібний ствол у з’єднання розчину, штифт проникне безпосередньо в центр з’єднання. Потім, дотримуючись подібних процедур, як описано вище, можна точно й безпечно перевірити міцність розчину на стискання. Така V-подібна форма мікрометра полегшує вимірювання.
