Рентгенфлуоресцентні вимірювальні прилади для аналізу ювелірних виробів, монет і дорогоцінних металів GOLDSCOPE SD

  • Особливості
  • Характеристики

Рентгенфлуоресцентні вимірювальні прилади серії GOLDSCOPE SD оптимізовані для швидкого економного й неруйнівного аналізу ювелірних виробів, монет і дорогоцінних металів. Крім того, вони добре підходять для визначення товщини золотого покриття на стерлінговому сріблі та родієвого покриття на золотих сплавах. Серія GOLDSCOPE SD складається з чотирьох різних інструментів, що задовольняють конкретні вимоги завдань як швидкої купівлі та продажу золота, так і високоточного аналізу дорогоцінних металів.

Отримати комерційну пропозицію

Особливості

Типові сфери застосування – це аналіз:

  • Ювелірних виробів, дорогоцінних металів і стоматологічних сплавів
  • Жовтого й білого золота
  • Платини і срібла
  • Родію
  • Сплавів і покриттів

Надзвичайна точність і довгострокова стабільність є характеристиками всіх рентгенівських систем від FISCHER. Значно зменшена необхідність повторного калібрування, що економить час і зусилля.

Прилади GOLDSCOPE SD 510 та 515 обладнані сучасними кремнієвими PIN-детекторами, що забезпечують високу точність і хорошу чутливість виявлення. Для ще більшої роздільної здатності доступні прилади GOLDSCOPE SD 520 та 550, оснащені кремнієвими дрейфовими детекторами (SDD).

Метод фундаментальних параметрів FISCHER дає змогу виконувати аналіз без калібрування.

Конструкція

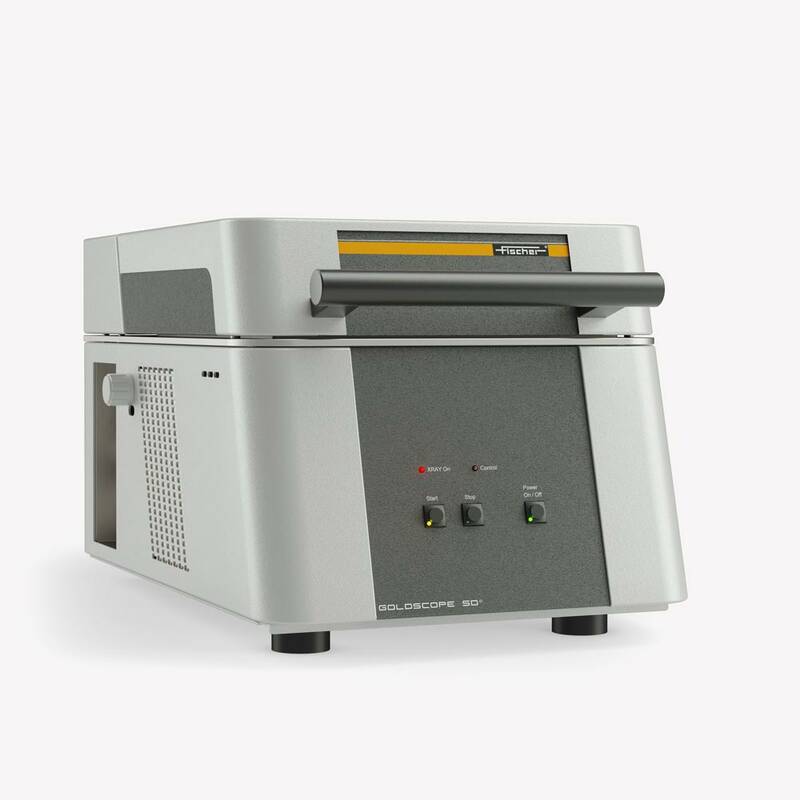

Інструменти GOLDSCOPE SD сконструйовані як зручні настільні інструменти. Завдяки своїй компактній конструкції інструменти легкі й займають мало місця.

GOLDSCOPE SD 510 займає найменшу площу, оскільки дверцята вимірювальної камери відкриваються не вгору, а вперед. Отже, ви можете розмістити на приладі ноутбук для роботи, що економить місце.

Для швидкого й простого позиціонування джерело рентгенівського випромінювання та блок детектора розташовані в нижній камері приладу. Вимірювання відбувається знизу зразка, який підтримується прозорим вікном.

Вбудований відеомікроскоп із функцією масштабування і хрестоподібною позначкою спрощує розміщення зразка й дає змогу точно налаштувати точку вимірювання.

Управління та оцінювання вимірювань, а також чітке представлення даних вимірювань виконуються на ПК за допомогою потужного й зручного програмного забезпечення WinFTM®.

Усі прилади GOLDSCOPE SD відповідають стандартам DIN ISO 3497 і ASTM B 568.

Застосування

Прилад

GOLDSCOPE SD 510

GOLDSCOPE SD 515

GOLDSCOPE SD 520

GOLDSCOPE SD 550

Рекомендована сфера застосування

Невеликі роздрібні магазини

Елітні роздрібні шоуруми, невеликі пробірні офіси

Очисні заводи, апробаційні та пробірні центри

Пробірні палати, виготовлення ювелірних виробів, пробірні бюро

Рентгенфлуоресцентні вимірювальні прилади серії GOLDSCOPE SD оптимізовані для швидкого економного й неруйнівного аналізу ювелірних виробів, монет і дорогоцінних металів. Крім того, вони добре підходять для визначення товщини золотого покриття на стерлінговому сріблі та родієвого покриття на золотих сплавах. Серія GOLDSCOPE SD складається з чотирьох різних інструментів, що задовольняють конкретні вимоги завдань як швидкої купівлі та продажу золота, так і високоточного аналізу дорогоцінних металів.

Отримати комерційну пропозицію

Призначення

Енергодисперсійний рентгенфлуоресцентний вимірювальний прилад (EDXRF) для аналізу дорогоцінних металів

Конструкція

• GOLDSCOPE SD 510: настільний прилад із кришкою, що відкривається вперед

• GOLDSCOPE SD 515, 520, 550: настільний прилад із кришкою, що відкривається вгору

Напрямок вимірювання

Знизу вгору

Електричні характеристики

Джерело живлення та споживана потужність

100–240 В / 50–60 Гц, макс. 120 Вт, без ПК для оцінювання

Клас захисту

IP40

Умови зовнішнього середовища

Робоча температура

10…40°C

Температура зберігання / транспортування

0…50°C

Відносна вологість

≤ 95%

Вирівнювання зразка

Позиціонування зразка

Вручну

Відеомікроскоп

Кольорова CCD-камера високої роздільної здатності для оптичного контролю місця вимірювання по осі основного пучка, хрестоподібна мітка з каліброваною шкалою (лінійкою) і точковим індикатором,

регульоване світлодіодне підсвічування

Коефіцієнт масштабування

Цифрове 1x, 2x, 3x, 4x

Блок оцінювання

Комп’ютер

Windows® ПК

Програмне забезпечення

WinFTM®, оптимізована для GOLDSCOPE SD, включно з налаштуванням Gold Setup GOLDSCOPE з вимірювальними задачами для золота та ювелірних виробів

Стандарти

GOLDSCOPE SD 510

GOLDSCOPE SD 515

GOLDSCOPE SD 520

GOLDSCOPE SD 550

Декларація відповідності CE, стандарти щодо рентгенівського випромінювання

EN 61010, EN 61326; DIN ISO 3497 і ASTM B 568

Сертифікація

Повністю захищені інструменти зі схваленням типу відповідно до поточного законодавства про радіаційний захист

Столик для зразків

Конструкція

Фіксований столик

Максимальна вага зразка, кг

13

Корисна площа для розміщення зразка, мм

305 x 490

310 x 320

Максимальна висота зразка, мм

130

90

Розміри

Зовнішні габарити:

Ширина x глибина x висота, мм

405 x 588 x 426

403 x 588 x 365

Вага, кг

Прибл. 45

Джерело рентгенівського випромінювання

Рентгенівська трубка

Вольфрамова, термостабілізована

Мікрофокусна, термостабілізована

Висока напруга, три кроки

30, 40, 50 кВ

10, 30, 50 кВ

Макс. анодний струм

1 мА

Первинний фільтр, мкм

Відсутній

Фіксований Al 500

Шість змінних:

• Ni 10

• без фільтра

• Al 1000

• Al 500

• Al 100

• Mylar® 100

Діафрагма (коліматор)

Фіксована

Чотири змінні:

Ø мм

Стандартна 1,0

Опція 0,6

Стандартна 1,0

Опція 0,6; 1,0 або 2,0

Стандартна 1,0

Опція 0,6; 1,0 або 2,0

0.2/8; 0.6/24;

1.0/39; 2.0/79

Найменша точка вимірювання*, Ø мм

Прибл. 0,7

Прибл. 0,3



* залежить від відстані вимірювання та діафрагми, фактичний розмір плями вимірювання показано на відеозображенні

Детектування рентгенівського випромінювання

Тип детектора

Кремнієвий PIN-детектор з охолодженням на елементах Пельтьє

Кремнієвий дрейфовий детектор (SDD) з охолодженням на елементах Пельтьє

Роздільна здатність (для Mn-Kα), еВ

≤ 180

Версія з SDD-детектором 20 мм2 **: ≤ 135

Версія з SDD-детектором 50 мм2 **: ≤ 140

Версія з SDD-детектором 20 мм2**: ≤ 135

Версія з SDD-детектором 50 мм2**:  ≤ 140



** ефективна площа детектора, з SDD 50 мм2 можна досягти більшої ефективності підрахунку, що зменшує час вимірювання або покращує повторюваність результатів за незмінної тривалості вимірювання

Діапазон елементів

Від сірки (16) до урану (92)

Від алюмінію (13) до урану (92)

Вимірювальна відстань, мм

0–25, компенсація відстані за допомогою запатентованого методу DCM для спрощених вимірювань за змінної відстані. Для спеціальних завдань або для підвищених вимог до точності може знадобитися додаткове калібрування

Повторюваність для золота,

час вимірювання 60 с

≤ 1‰ з діафрагмою 1,0 мм

≤ 0,5‰ з діафрагмою 1,0 мм
