Особливості
Типові сфери застосування:
- Вимірювання гальванічних деталей масового виробництва
- Перевірка тонких покриттів, наприклад, декоративного хромування
- Аналіз функціональних покриттів в електронній і напівпровідниковій промисловості
- Автоматичні вимірювання, наприклад, на друкованих платах
- Аналіз електролітів у гальваніці
Надзвичайна точність і довгострокова стабільність є характеристиками всіх систем FISCHERSCOPE X-RAY. Значно зменшена необхідність повторного калібрування, що економить час і зусилля.
Висока швидкість обрахунку досягається за допомогою пропорційної лічильної трубки, що дає змогу проводити точні вимірювання.
Метод фундаментальних параметрів FISCHER дає змогу аналізувати тверді і рідкі зразки, а також системи покриттів без калібрування.
Конструкція
FISCHERSCOPE X-RAY XDL мають модульну конструкцію, що робить їх зручними настільними інструментами. Залежно від функціонального призначення доступні різні версії з різними опорними майданчиками та з фіксованою або регульованою віссю Z:
- XDL 210: плоский опорний столик, фіксована вісь Z

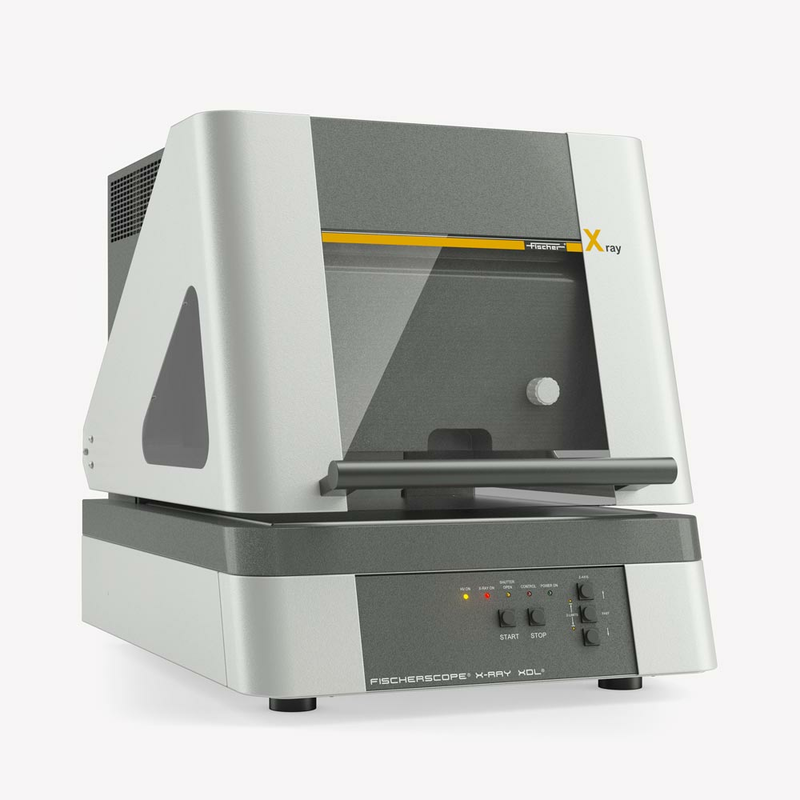

- XDL 220: плоский опорний столик, моторизована вісь Z

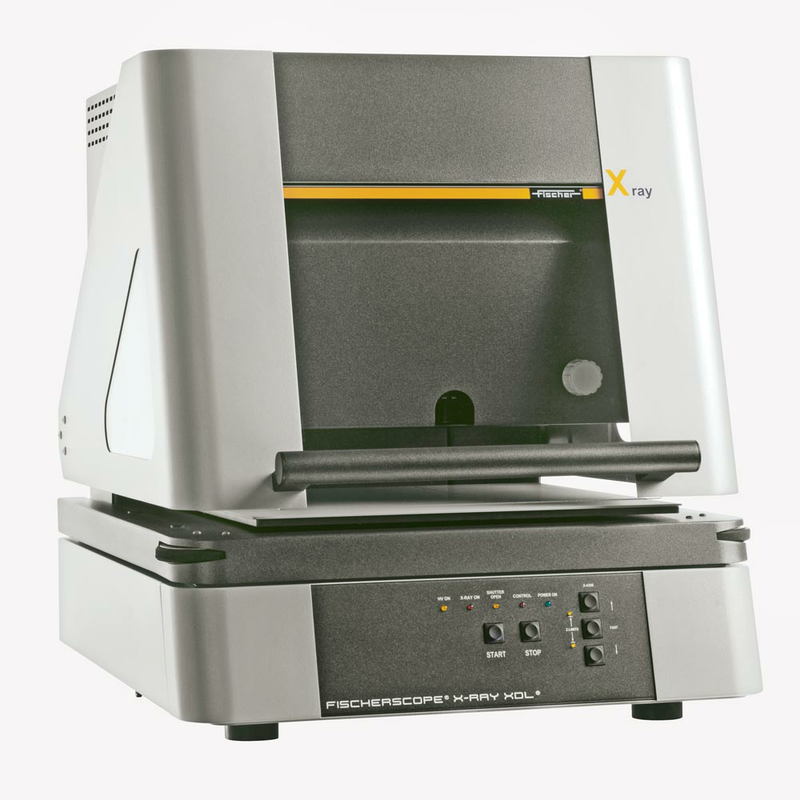

- XDL 230: столик із ручним переміщенням у площині XY, моторизована вісь Z
- XDL 240: столик із приводом від двигуна у площині XY, що автоматично переміщується в положення завантаження, коли відкривається захисний кожух. Програмована вісь Z із приводом від електродвигуна

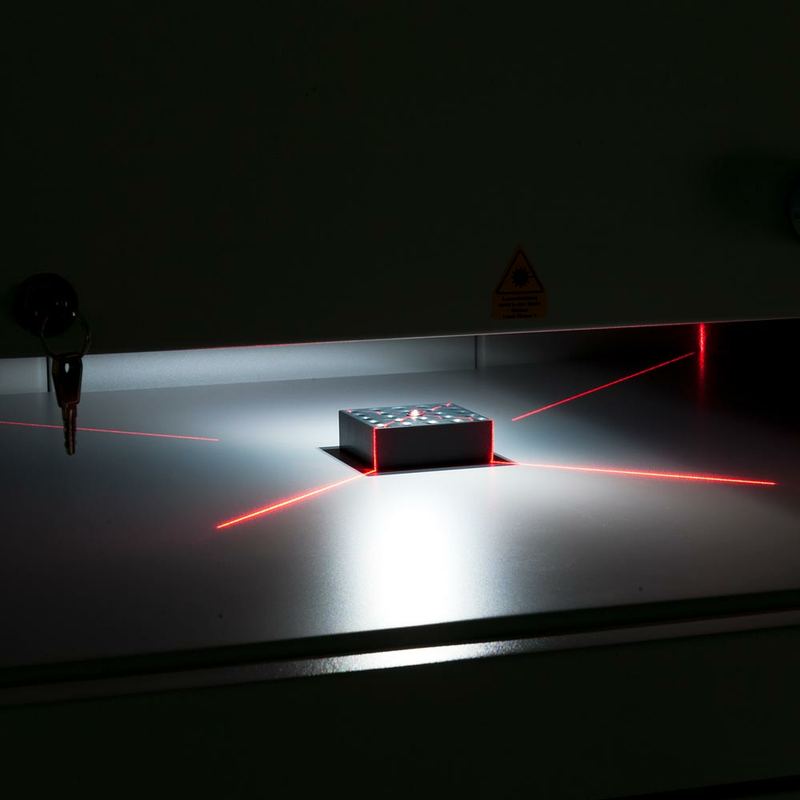

Кольорова відеокамера високої роздільної здатності спрощує точне визначення точки вимірювання. У моделях, оснащених рухомим столиком по осях XY лазерна вказівка служить для допоміжного позиціонування й допомагає швидко вирівнювати зразка для вимірювання.
Зазор у корпусі дає змогу проводити вимірювання на великих плоских зразках, які не поміщаються у вимірювальну камеру, наприклад, на великих друкованих платах.
Вбудований відеомікроскоп із функцією масштабування та хрестоподібною позначкою спрощує розміщення зразка й дає змогу точно налаштувати точку вимірювання.
Управління та оцінювання вимірювань, а також чітке представлення даних вимірювань виконуються на ПК за допомогою потужного й зручного програмного забезпечення WinFTM®.
Прилади серії FISCHERSCOPE XDL відповідають DIN ISO 3497 і ASTM B 568. Це повністю захищені інструменти зі схваленням типу відповідно до німецького законодавства про радіаційний захист.
