Особливості
Типові сфери застосування:
- Вимірювання дрібних деталей, таких як гвинти, болти й гайки
- Вимірювання контактів і електронних компонентів
- Визначення складу гальванічних ванн
Додаткові сфери застосування XULM 240:
- Вимірювання на дуже дрібних деталях, контактах роз’ємів та провідниках
- Ручні вимірювання на друкованих платах
- Вимірювання в ювелірній і годинниковій промисловості
Висока швидкість рахунку досягається за допомогою пропорційної лічильної трубки, що дає змогу проводити точні вимірювання. Надзвичайна точність і довгострокова стабільність є характеристиками всіх систем FISCHERSCOPE X-RAY. Значно зменшена необхідність повторного калібрування, що економить час і зусилля.
Метод фундаментальних параметрів FISCHER дає змогу аналізувати тверді й рідкі зразки, а також системи покриттів без калібрування.
XULM 240 оснащено мікрофокусною рентгенівською трубкою, електрично змінними діафрагмами та первинними фільтрами. Таким чином, прилад також підходить для вимірювань дрібних деталей.
Конструкція

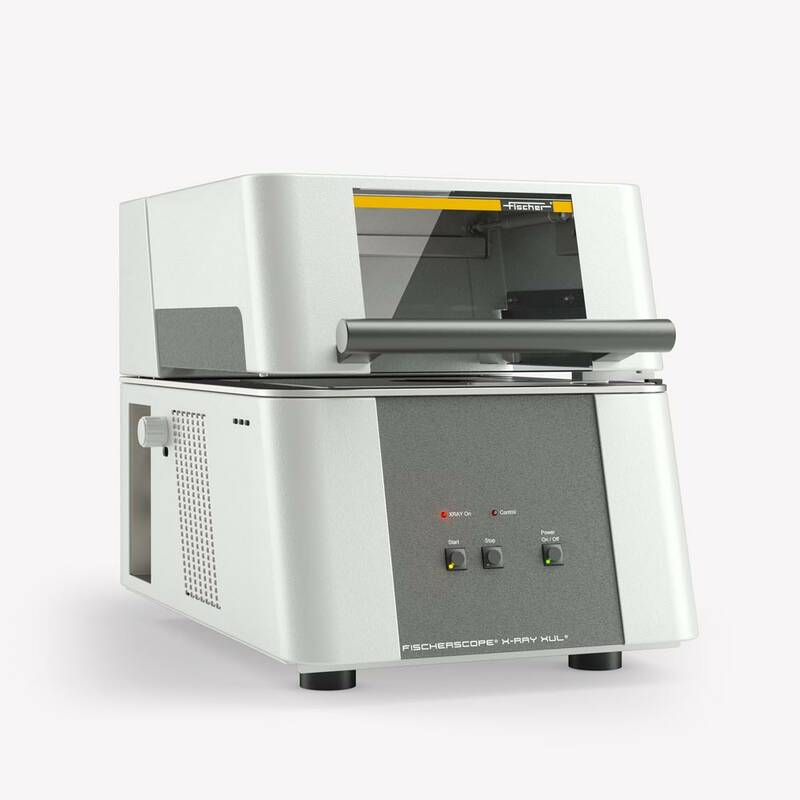

Інструменти FISCHERSCOPE X-RAY XUL / XULM мають модульну конструкцію, що робить їх зручними настільними інструментами. Залежно від функціонального призначення доступні різні версії з різними опорними площадками:
- XUL 210: фіксований столик

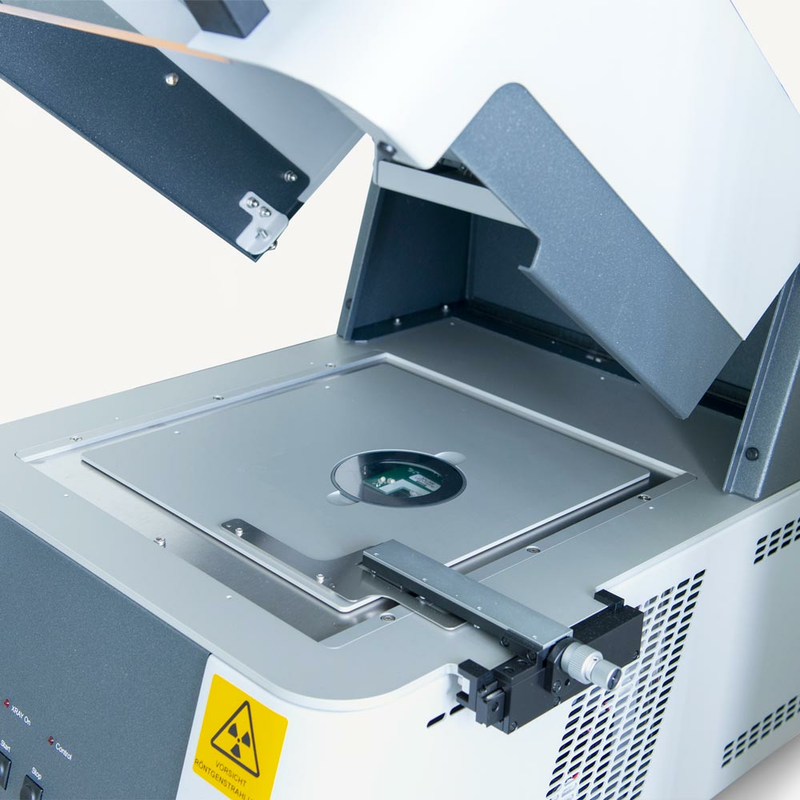

- XUL 220 і XULM 240: столик у площині XY із ручним управлінням для точного позиціонування дрібних деталей
Для швидкого і простого позиціонування джерело рентгенівського випромінювання та блок детектора розташовані в нижній камері приладу. Вимірювання відбувається знизу зразка, який підтримується прозорим вікном.
Незважаючи на компактні розміри, прилади оснащені великою вимірювальною камерою. Це дає змогу проводити вимірювання на більших зразках.
Управління та оцінювання вимірювань, а також чітке представлення даних вимірювань виконуються на ПК за допомогою потужного й зручного програмного забезпечення WinFTM®.
FISCHERSCOPE X-RAY XUL 210, XUL 220 і XULM 240 відповідають вимогам DIN ISO 3497 і ASTM B 568. Це повністю захищені інструменти зі схваленням типу відповідно до законодавства Німеччини про радіаційний захист.
