Прилади для вимірювання товщини покриття DUALSCOPE® FMP100 / H FMP 150
  • Особливості
  • Характеристики

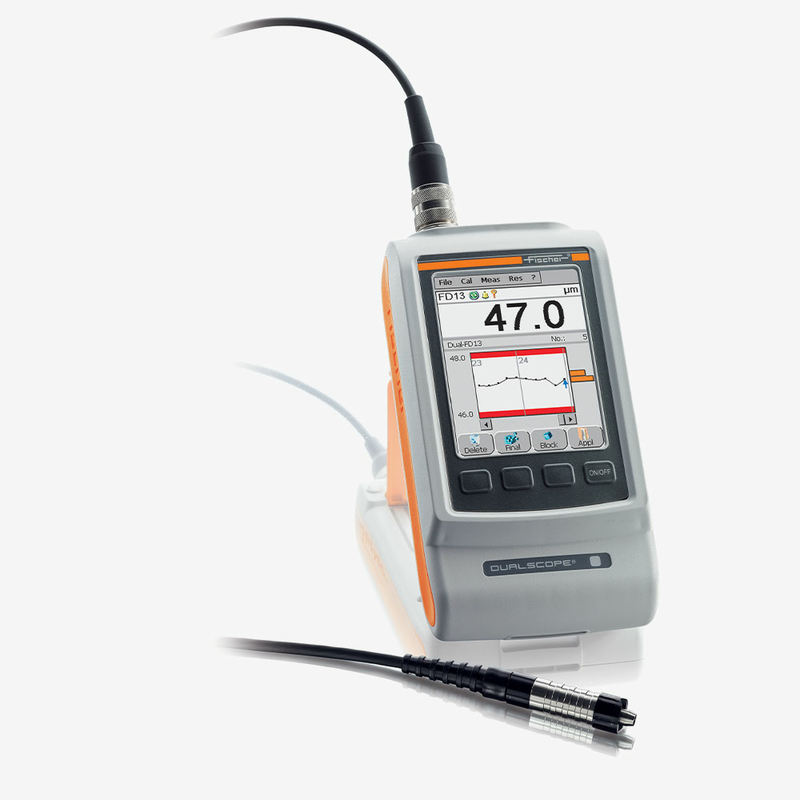

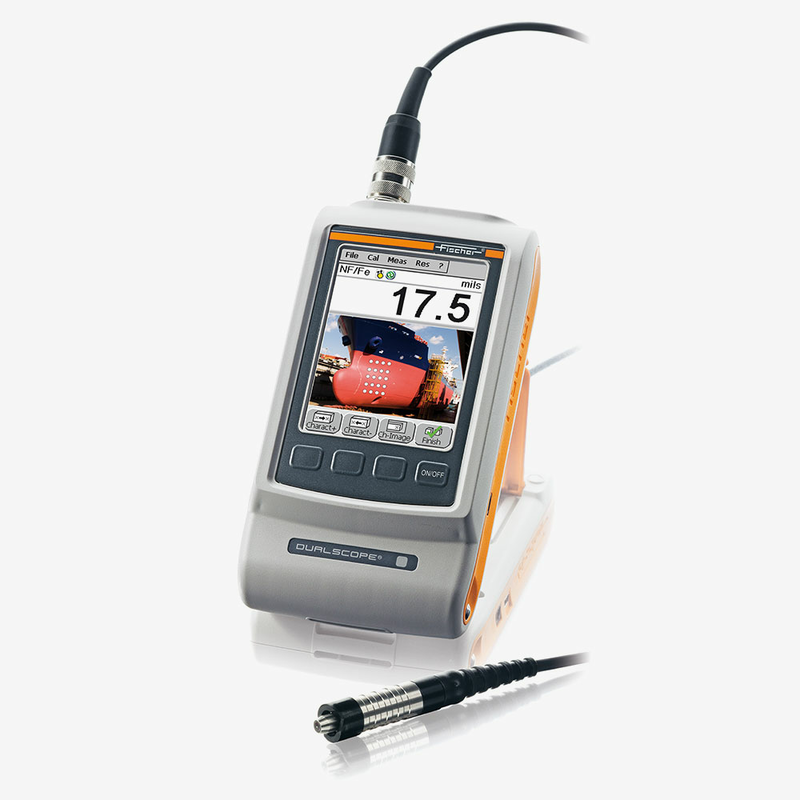

Портативний пристрій DUALSCOPE FMP100 – ідеальне рішення для професійного забезпечення якості.

Отримати комерційну пропозицію

Особливості

  • Операційна система Windows™ CE з великим сенсорним дисплеєм.
  • Індивідуально настроюваний інтерфейс користувача.
  • Дуже просте калібрування під керівництвом оператора.
  • Чітке керування вимірювальними програмами за допомогою структури файлів і папок, що визначається користувачем.
  • Об’єм пам’яті, достатній для тисяч вимірювальних програм і кількох тисяч показань.
  • USB-зв’язок і порт принтера.
  • Можна налаштувати різні європейські й азіатські мови.
  • Різні екрани дисплея для отримання результатів вимірювання, наприклад, з одночасною «діаграмою вихідних значень» для негайної візуалізації процесу.

Цей ручний прилад для вимірювання товщини покриття має такі унікальні характеристики:

  • Операційна система Windows™ CE з графічним інтерфейсом користувача та структурою файлів і папок, що визначається користувачем.
  • Сенсорний екран високої роздільної здатності з віртуальною клавіатурою, якою можна керувати за допомогою стилусу або пальцями.
  • Великий обсяг пам’яті для кількох тисяч вимірювальних програм із різними калібруваннями
  • Великі функції оцінювання і статистики за допомогою опцій графічного представлення.
  • Широкий вибір високоточних датчиків, включно з безліччю спеціалізованих датчиків навіть для найскладніших вимірювальних програм.

З опціональним програмним забезпеченням для управління планом контролю FISCHER DataCenter IP цей професійний вимірювальний прилад перетворюється на багатофункціональний термінал даних, відкриваючи новий рівень у метрології. За допомогою візуальних підказок оператору індивідуальні плани контролю, створені на ПК, можна виконувати поетапно на приладі, а результати зручно оцінювати на ПК.

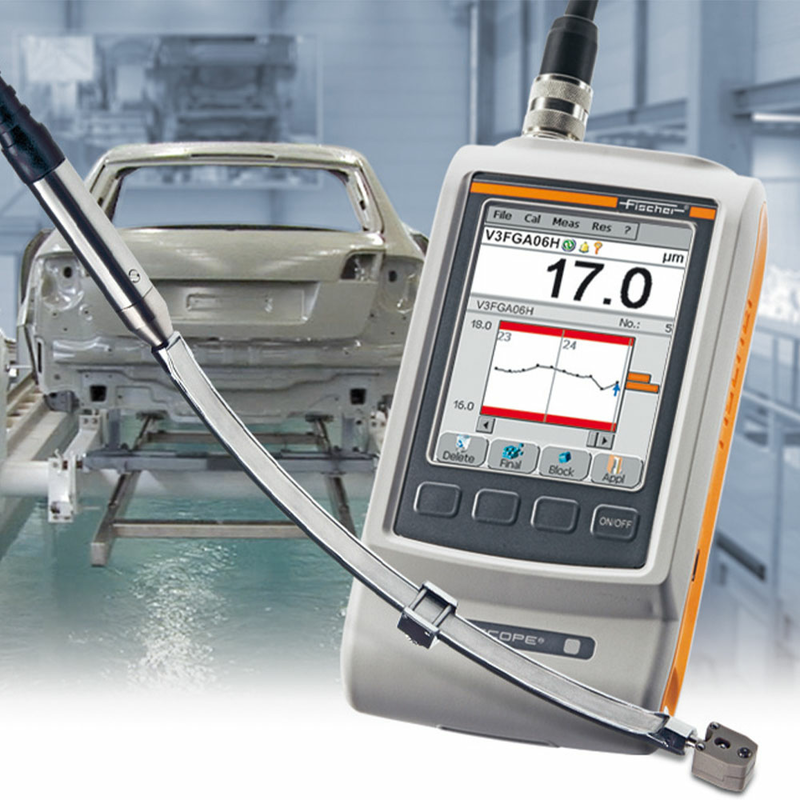

Прилад FMP100 відповідає вимогам складних вимірювальних додатків, що постійно змінюються. Його можна використовувати для контролю якості, безперервного виробництва, для вхідного контролю або в лабораторії, на випадкових зразках або цілих серіях. Великі програмні функції також роблять його дуже сприятливим для статистичного моніторингу процесів. Незалежно від мети – чи це буде використання в автомобілебудуванні, гальваніці, чи в анодуванні, вимірюванні надміцних антикорозійних шарів або кращих покриттів – ці гнучкі інструменти завжди відповідають найвищим стандартам точності й достовірності.

Отримання результатів

  • Автоматичне розпізнавання матеріалу зонда й підкладки.
  • Індивідуальні вимірювання.
  • Усереднення даних вимірювань: зберігається лише середнє значення кількох показань.
  • Отримання результатів вимірювання за допомогою вимірювання площі поверхні: окремі показання фіксуються безперервно, доки датчик не буде піднятий, після чого генерується середнє значення.
  • Вимірювання за допомогою «дисплея» для безперервного відбору проб із поверхні.
  • Функція виключення викидів для автоматичного виключення помилкових вимірювань.
  • Режим матричних вимірів для взаємопов’язаних багатоточкових вимірювань.

DUALSCOPE FMP100 використовує як метод магнітної індукції (DIN EN ISO 2178), так і метод вихрових струмів (DIN EN ISO 2360). Він може вимірювати такі системи покриття / підкладки:

  • Ненамагнічувані покриття на чавуні й сталі (F).
  • Ізоляційні покриття на кольорових металах (NF).
  • Дуплексні покриття (фарба / гарячеоцинковане покриття) на сталі (захист від корозії у важких умовах), до того ж лакофарбове та цинкове покриття вимірюються одночасно й відображаються окремо.

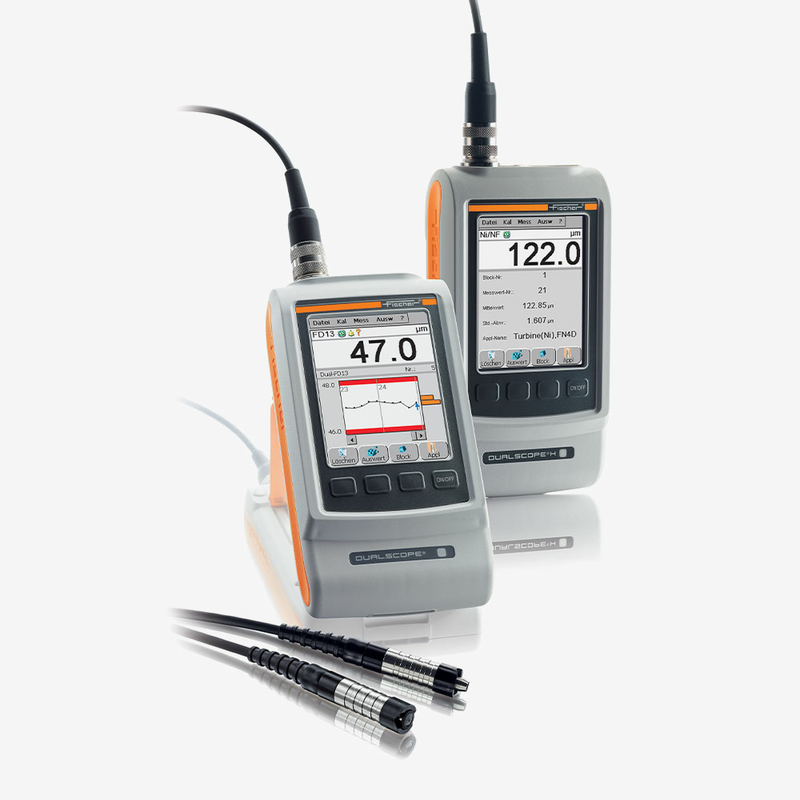

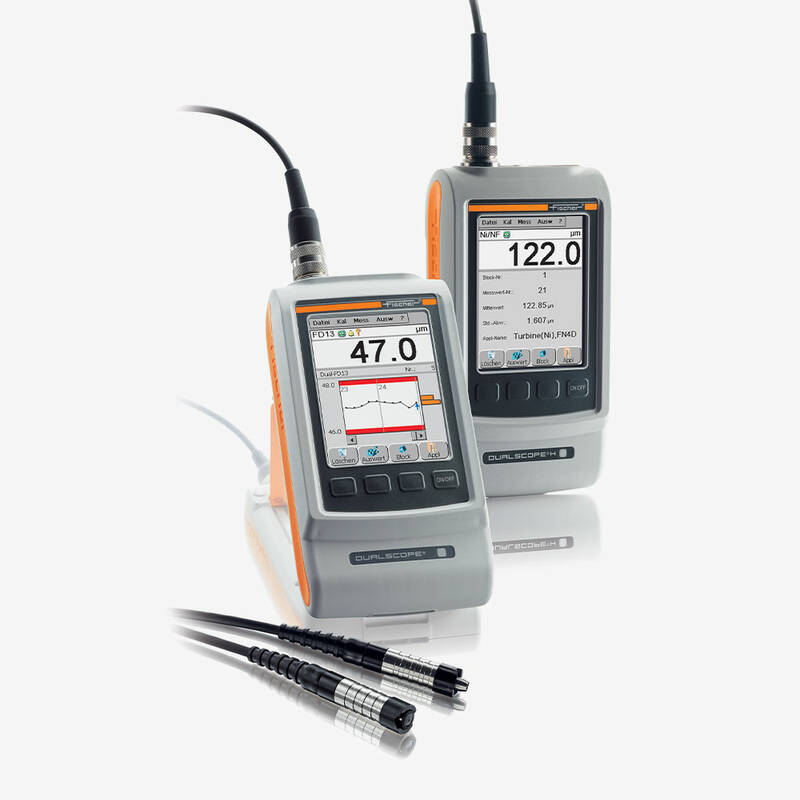

Додаткові програми надаються DUALSCOPE H FMP150. Порівняно з FMP100, FMP150 також може виконувати вимірювання третім методом, магнітним. Це дозволяє використовувати додаткові параметри вимірювання:

  • Товстий метал або захисні покриття на сталі чи залізі.
  • Нікелеве покриття важких кольорових металів чи ізоляційних матеріалів.

Оцінювання і статистика

Опції оцінювання, доступні для приладу DUALSCOPE FMP100, включають блокові й остаточні результати, гістограму, сумарну частоту, FDD (заводську діагностичну діаграму) та матричну оцінку. Це дозволяє оцінювати виміряні значення відповідно до вимог користувача. Різні графічні уявлення забезпечують чіткий огляд виміряної серії випробувань, полегшуючи порівняння окремих даних вимірювань чи груп таких даних. Виробничі процеси можна оцінити одним поглядом, а різницю між партіями швидко виявити під час вхідного контролю.

Оціночні й статистичні функції

  • Відображення важливих статистичних характеристик, таких як середнє значення, стандартне відхилення, мінімум, максимум і діапазон.
  • Статистика найбільш важливих характеристик, що відображаються у блоці та підсумкових результатах, дисперсійний аналіз (ANOVA) значень.
  • Графічне подання у вигляді гістограми або діаграми сумарної частоти.
  • Опція введення меж допустимих відхилень процесу та розрахунок пов’язаних індексів можливостей процесу cp та cpk.

Діаграма заводської діагностики (FDD®) для візуалізації якості процесу

Запатентована FISCHER схема (діаграма) заводської діагностики (FDD®) пропонує користувачеві засоби візуального оцінювання, надаючи компактний огляд процесу. Проста для розуміння діаграма є графіком розподілу виробничих параметрів, таких як товщина покриття. Використання кольору дозволяє користувачеві швидко визначити області оптимізації виробничих процесів без виконання окремих статистичних розрахунків.

Генерація форми звіту для друку

Прилад FMP100 дозволяє генерувати прості друковані форми за допомогою перетягування. Через USB ці друковані форми можуть бути роздруковані безпосередньо з пристрою або передані на ПК у вигляді pdf-файлів. Крім того, FISCHER DataCenter надає зручне програмне рішення для створення індивідуальних звітів про випробування на ПК.

Оцінювання даних за допомогою додаткового програмного забезпечення для ПК FISCHER DataCenter

Програмне забезпечення FISCHER DataCenter для ПК можна використовувати для передавання даних вимірювань через USB на ПК, де ними можна керувати й архівувати. Крім того, дані вимірювань можна аналізувати на ПК з використанням універсальних оцінних і статистичних функцій, таких як гістограма, сумарна частота тощо. Для цієї мети доступні різні варіанти представлення діаграм і таблиць.

Програмне забезпечення DataCenter дозволяє розробляти і створювати індивідуальні звіти з використанням власних логотипів, зображень та графіки. За допомогою функції перетягування можна інтегрувати дані вимірювань, статистичні дані й графіки, а також створювати шаблони звітів на основі відсканованих форм.

Додаткове програмне забезпечення для ПК FISCHER DataCenter IP та IPMulti (додатковий аксесуар)

За допомогою опціонального програмного забезпечення FISCHER DataCenter IP та IP-Multi плани перевірки можна створювати на ПК і завантажувати в один (IP) або декілька (IP-Multi) приладів. Потім оператор крок за кроком проходить через послідовність вимірювань плану перевірки за допомогою збережених зображень, ескізів і технічних креслень. Наприклад, точки вимірювання можуть бути показані безпосередньо на зразках. Поля вибору та введення, що визначаються вільно, доступні для запиту, наприклад, серійних або порядкових номерів під час оброблення плану перевірки.

Списки атрибутів також можна зберегти для полегшення введення даних користувачем. Після завершення збору даних повертаються дані на ПК, де їх можна легко й ретельно оцінити, тим самим готуючи прилад до нових вимірювань.

Таким чином, у разі прямого підключення до програмного забезпечення ПК класичний вимірювальний пристрій перетворюється на мобільний термінал даних, що забезпечує надійний і зручний посібник користувача, а також правильний і надійний збір складних даних.

Вибір датчика

Широкий вибір датчиків FISCHER також універсальний, як і вимірювальні додатки наших клієнтів. Для досягнення найкращих результатів із високою точністю датчику необхідні певні властивості кожної ділянки застосування. До приладів FMP100 та FMP150 можна підключити понад 70 датчиків. Так ви зможете вирішувати навіть найскладніші вимірювальні завдання.

Вибір зонда за кількома критеріями

  • Комбінація матеріалів покриття й основного матеріалу.
  • Товщина покриття й основного матеріалу.
  • Розмір ділянки вимірювання.
  • Форма зразка.
  • Стан поверхні зони вимірювання.

Портативний пристрій DUALSCOPE FMP100 – ідеальне рішення для професійного забезпечення якості.

Отримати комерційну пропозицію

Стандартний комплект постачання приладу

  • Інструмент.
  • Короткий посібник оператора, версія для друку.
  • Допоміжний компакт-диск із програмним забезпеченням DataCenter для оцінювання й архівування, USB-драйверами та посібником оператора.
  • Адаптер змінного струму MPG.
  • Ремінь для транспортування FMP.
  • Інтерфейсний USB-кабель FMP/ПК.
  • Комплект батарей FMP (лужні).
  • Захисний чохол для інструментів.
  • Чохол.
