Одноколонний аналізатор текстури MultiTest-i
  • Особливості
  • Характеристики
  • Завантаження

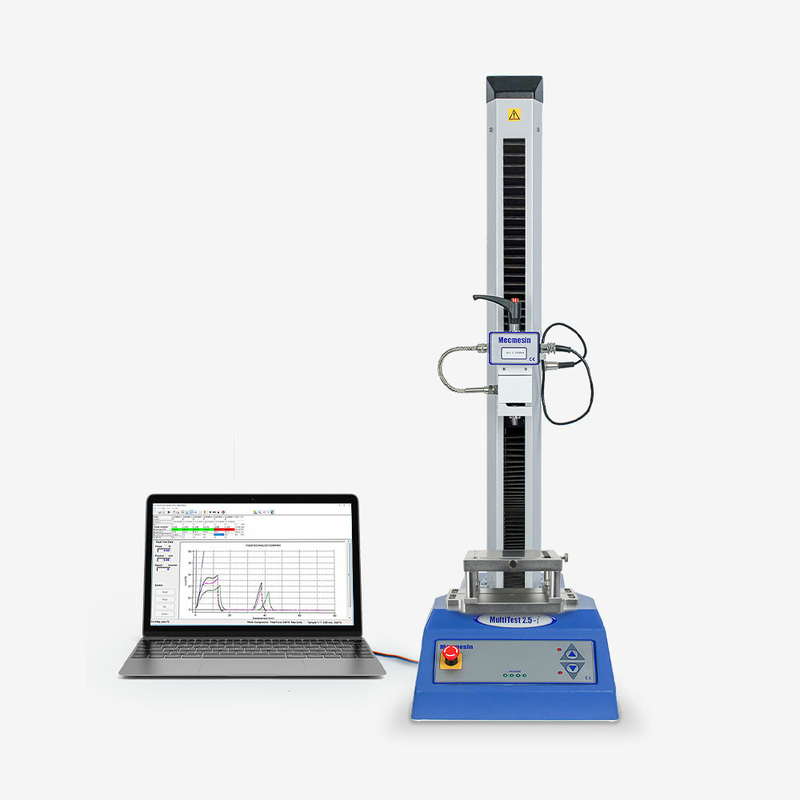

Прилад для випробувань на розтягування та стиснення MultiTest-i, що забезпечує узгодженість і надійність, контролює всі ключові параметри випробувань, такі як сила, зміщення й швидкість. Програмне забезпечення для тестування Emperor Force керує тестовою системою, усуваючи властиву ручним методам тестування мінливість. Одноколонний MultiTest-i призначений для вимірювання зусиль до 5 кН (1100 фунтів сили) практично на будь-який компонент, виготовлений практично з будь-якого матеріалу, як під час їх нормальної роботи, так і під час витягування / штовхання доти, доки вони не вийдуть із ладу чи не зламаються. Компактна настільна конструкція, що займає дуже мало місця, з інтуїтивно зрозумілим управлінням робить систему MultiTest-i простою у використанні навіть для операторів-початківців.

Отримати комерційну пропозицію

Особливості

  • Моторизована випробувальна рама з кулько-гвинтовою передачею, призначена для докладання зусиль, що розтягують і стискають від кількох мН до 5 кН. Високоякісна конструкція, виготовлена ​​відповідно до стандартів якості ISO 9001.
  • Конструкція «ластівчин хвіст» для мінімізації часу налаштування оператором тензодатчиків, які автоматично розпізнаються програмним забезпеченням.
  • Попередньо просвердлена опорна плита з різьбовими отворами для налаштування широкого спектру захватів і пристроїв. Швидкозмінні адаптери (QC) ще більше полегшують заміну захоплень для виконання різних тестів.
  • Спеціально адаптовані тензодатчики «підключи та працюй» (взаємозамінні) від 2 Н до 5 кН з визначною точністю вимірювання ± 0,1% або ± 0,2% від ємності датчика.

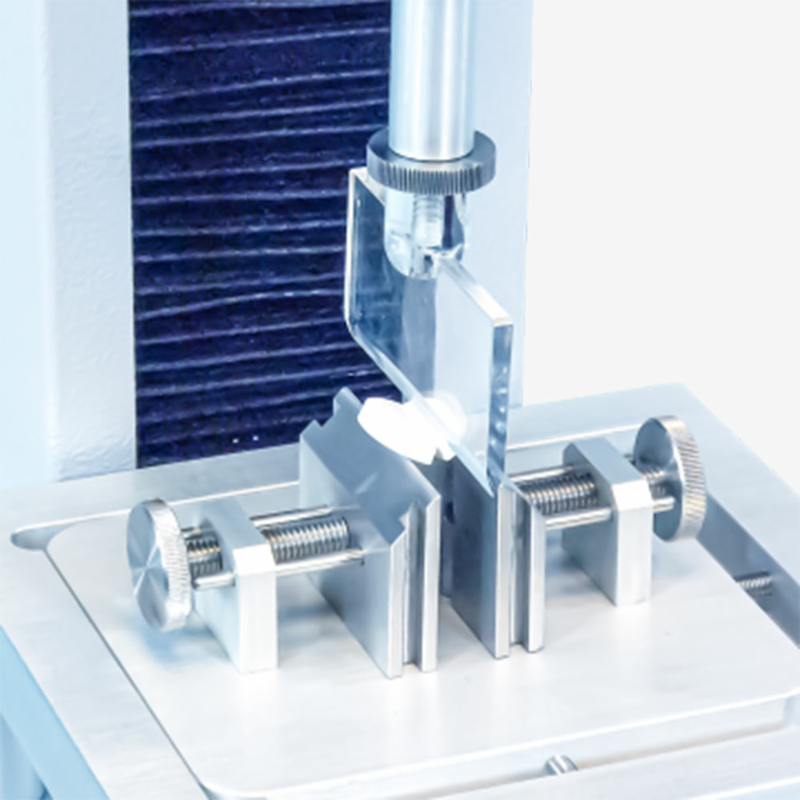

  • Для отримання відтворюваних результатів важливо утримувати зразок на місці, не допускаючи його зісковзування. Mecmesin розробляє натяжні й компресійні захвати для утримання компонентів будь-якого розміру та форми.

Прилад для випробувань на розтягування та стиснення MultiTest-i, що забезпечує узгодженість і надійність, контролює всі ключові параметри випробувань, такі як сила, зміщення й швидкість. Програмне забезпечення для тестування Emperor Force керує тестовою системою, усуваючи властиву ручним методам тестування мінливість. Одноколонний MultiTest-i призначений для вимірювання зусиль до 5 кН (1100 фунтів сили) практично на будь-який компонент, виготовлений практично з будь-якого матеріалу, як під час їх нормальної роботи, так і під час витягування / штовхання доти, доки вони не вийдуть із ладу чи не зламаються. Компактна настільна конструкція, що займає дуже мало місця, з інтуїтивно зрозумілим управлінням робить систему MultiTest-i простою у використанні навіть для операторів-початківців.

Отримати комерційну пропозицію

Напруга і стискання

Випробувальна рама, номінальна потужність

Модель

    0.5 кН

1 кН

2.5 кН

N

500

1000

2500

kgf

50

100

250

lbf

110

220

550



Габарити

Висота

  • 1616 мм (67 дюймів) – модель 0,5 кН
  • 1416 мм (59 дюймів) – модель 1 кН
  • 941 мм (37 дюймів) – модель 2,5 кН
  • 1082 мм (43 дюйми) – модель 5 кН

Ширина

  • 290 мм (11,4 дюйма) – моделі 0,5, 1 та 2,5 кН
  • 328 мм (12,9 дюйма) – модель 5 кН

Глибина

  • 414 мм (16,3 дюйма) – моделі 0,5, 1 та 2,5 кН
  • 526 мм (20,7 дюйма) – модель 5 кН

Вага

  • 31 кг (68 фунтів) – модель 0,5 кН
  • 27,5 кг (61 фунт) – модель 1 кН
  • 24 кг (53 фунти) – модель 2,5 кН
  • 38 кг (84 фунти) – модель 5 кН

Швидкість

Діапазон

  • 1–1000 мм/хв (0,04–40 дюймів/хв) – моделі 0,5, 1 та 2,5 кН
  • 1–500 мм/хв (0,04–20 дюймів/хв) – модель 5 кН

Точність ± 0,2% від зазначеної швидкості або ± 20 мк/хв.

Зміщення

  • 1186 мм (46,7 дюйма) – модель 0,5 кН
  • 986 мм (38,8 дюйма) – модель 1 кН
  • 507 мм (20 дюймів) – модель 2,5 кН
  • 590 мм (23 дюйми) – модель 5 кН

Точність ± 0,13 мм на 300 мм (± 0,005 дюйма на 11,8 дюйма ходу)

Роздільна здатність 0,01 мм (0,0004 дюйма)

Навантаження

  • Точність ± 0,1% або ± 0,2% від повної шкали залежно від обраного тензодатчика
  • Роздільна здатність 1:6500
  • Одиниці вимірювання Н, даН, Н, кН, гс, кгс, унція-сила, фунт-сила
  • Частота дискретизації 2000 Гц
  • Частота збору даних 1000 Гц, 500 Гц, 100 Гц, 50 Гц, 10 Гц (вибирається користувачем)
