Газопровідні системи 15 і 2 для незаймистих технологічних газів у статичних трубчастих печах, газонепроникні
Газопровідні системи 15 і 2 для незаймистих технологічних газів у статичних трубчастих печах, газонепроникні
Особливості
У разі підвищених вимог до атмосферної чистоти в робочій трубі в статичних трубчастих печах ми рекомендуємо одну з цих газонепроникних систем подачі газу з фланцями з нержавійної сталі на кінці труби.

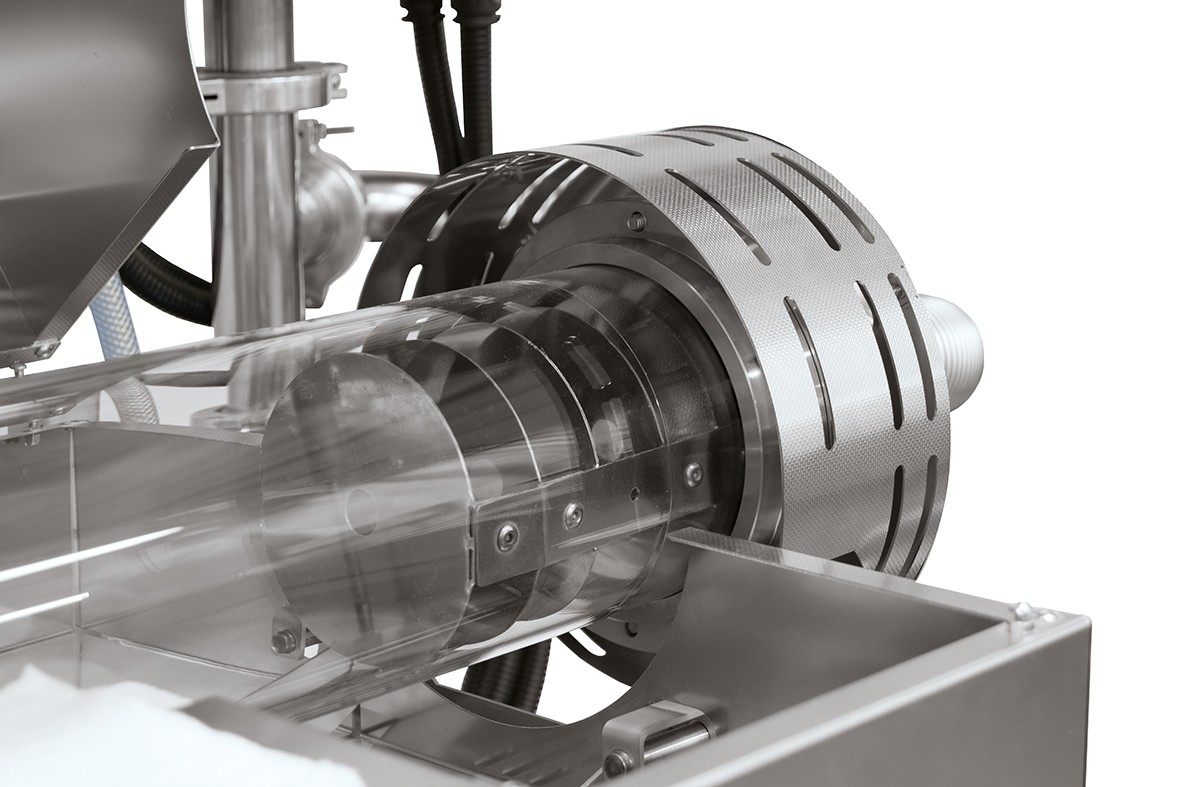

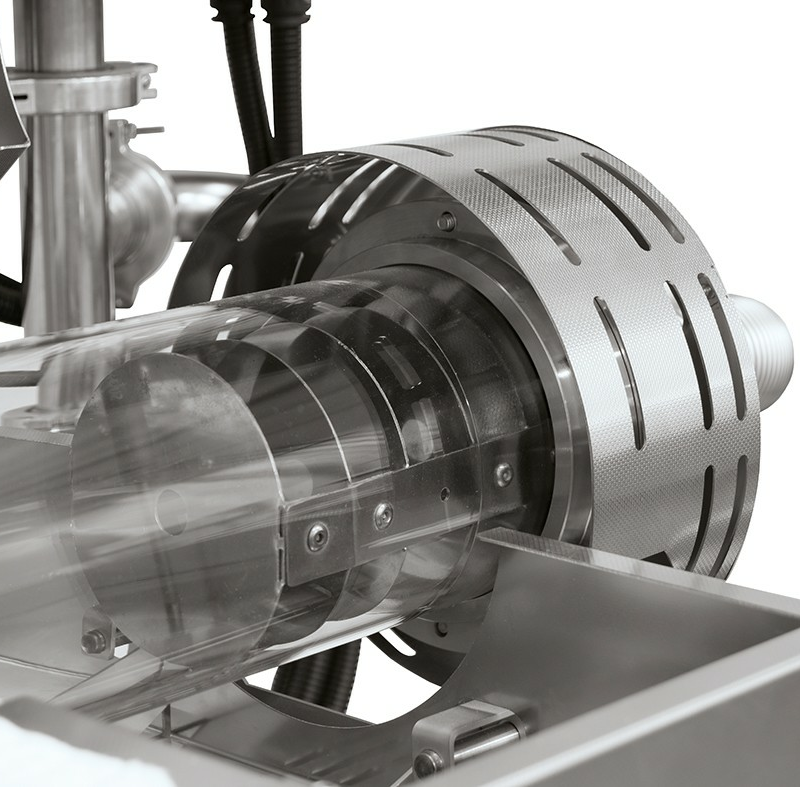

Для трубчастих печей R, RSH і RSV доступна система подавання газу 15 для печей із температурою до 1300 °C і робочими трубами діаметром до 120 мм. Вона включає захист від контакту на фланці й вставку для захисту від теплового випромінювання з нержавійної сталі типу 1.4301 на кінцях трубок для захисту ущільнень. Пакет захисту від теплового випромінювання охолоджує фланці, тому підключення до водопроводу не потрібне. У цьому варіанті трубу не можна відкривати, поки вона гаряча. Система також не підходить для застосування з турбомолекулярним насосом для досягнення високого вакууму. Для такого типу застосувань правильним вибором є система подачі газу 2.

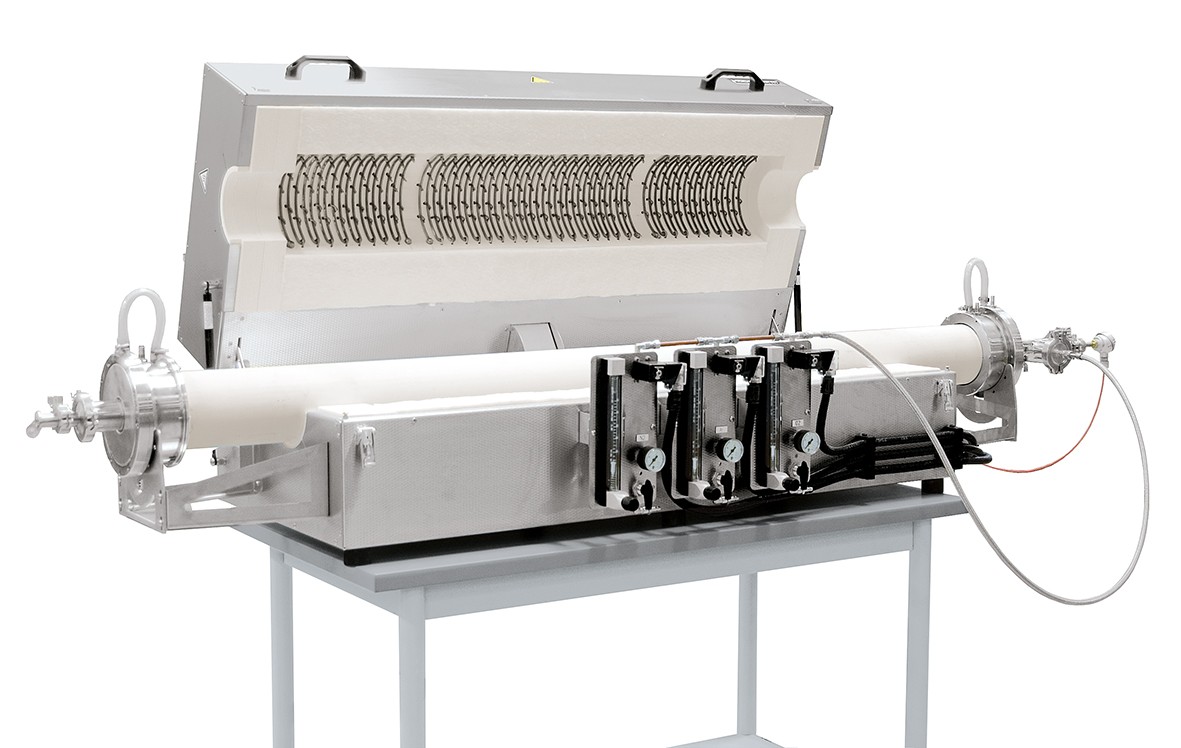

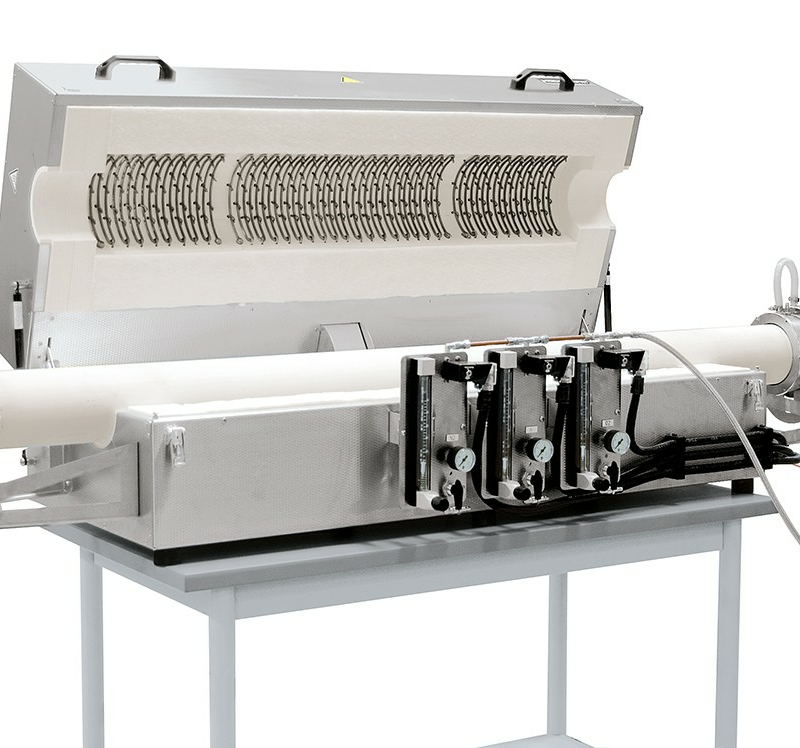

Система подавання газу 2 з фланцями з водяним охолодженням доступна для печей R, RHTC, RHTH, RHTV, RSH і RSV. Підведення охолоджувальної води зі штуцером NW9 забезпечується замовником.
Особливості
Стандартна комплектація:
Подовжена газонепроникна робоча труба з C 610 для печей до 1300 °C або C 799 для печей із температурою вищою ніж 1300 °C

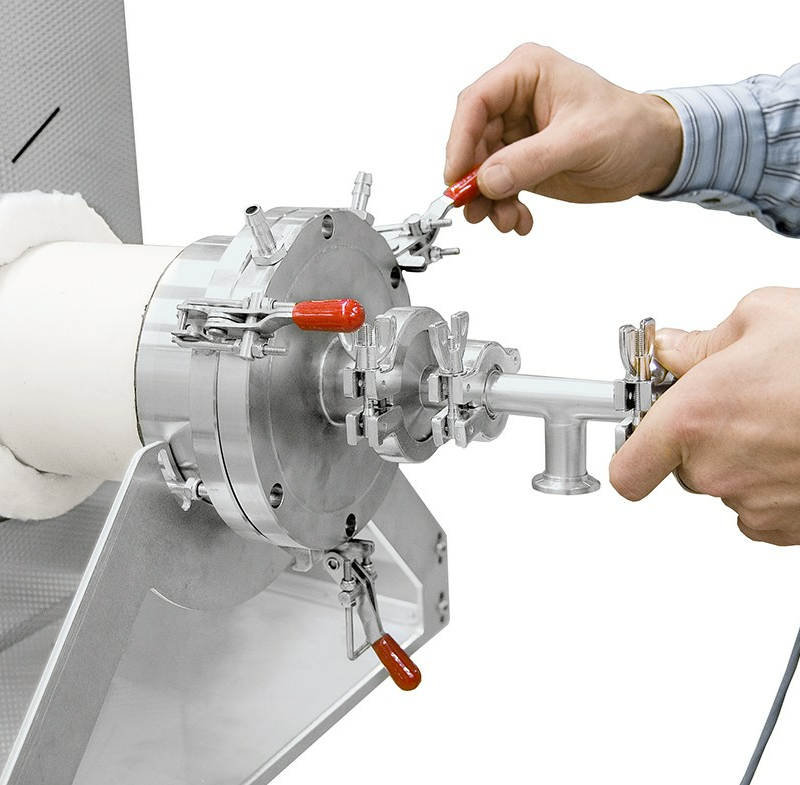

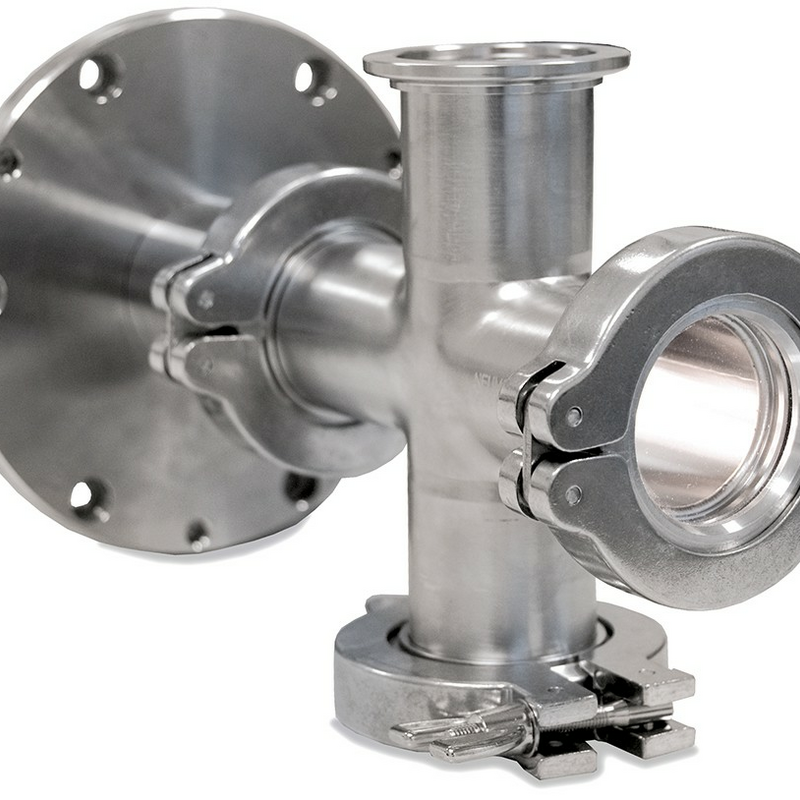

Два вакуумно-герметичні фланці з нержавійної сталі з фланцем KF на вихідному боці
Система кріплення на печі для фланців
Газова панель для одного негорючого технологічного газу (N2, Ar, He, повітря, формуючий газ)
Запірний клапан та витратомір із ручним вентилем
Необхідне подавання газу з тиском 300 мбар
Зворотний клапан на виході газу, що запобігає потраплянню повітря
