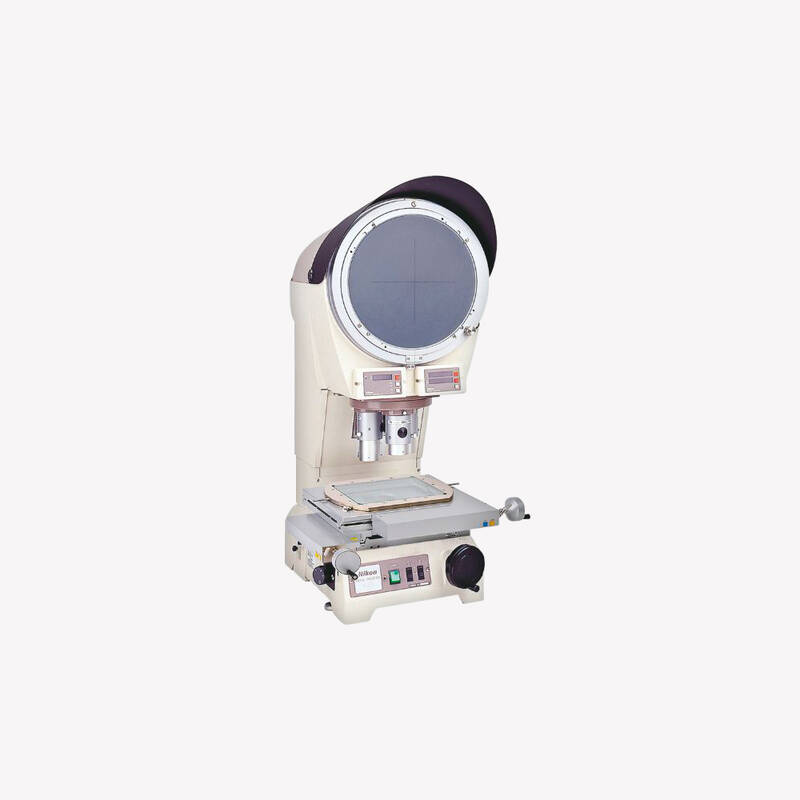

Профільний проєктор V-12BS, Nikon Metrology

  • Особливості
  • Характеристики

Багаторічний досвід Nikon у сфері високоточних вимірювальних систем і необхідність у простому й надійному вимірювальному інструменті на виробництві привели до появи настільного профільного проєктора Nikon V-12B, який дозволяє швидко й ефективно працювати, не витрачаючи час на налаштування обладнання.

Отримати комерційну пропозицію

Особливості

Профільний проєктор Nikon V-12B оснащений 12-дюймовим екраном. Спеціальний предметний стіл забезпечує прецизійне позиціонування вимірюваних об'єктів із точністю до 10 мкм.

Завдяки системі фокусування з туреллю для проєкційних лінз зменшується час аналізу зображення під час використання лінз із різним збільшенням, тепер не потрібно витрачати час на заміну лінзи. У турель профільного проєктора Nikon V-20B одночасно можна встановити три проєкційні лінзи.

Спеціально розроблена серія проєкційних об'єктивів від 5 до 500 крат має неперевершену роздільну здатність за мінімального викривлення. Ці об'єктиви мають найбільшу робочу дистанцію, забезпечуючи комфортну роботу з об'єктами складної конфігурації. Зручність роботи на профільному проєкторі Nikon V-12B обумовлена ​​наявністю вбудованого цифрового лічильника лінійних вимірювань по осях XY і транспортира. Крім того, Nikon V-12B має можливість отримувати пряме зображення об'єкта.

Збільшена конструктивна жорсткість профільного проєктора Nikon V-12B дозволяє проводити вимірювання об'єктів висотою до 100 мм.

Система проведення вимірювань QuadraCheck 2000

Вимірювальна електроніка QUADRA-CHEK для профільних проєкторів, вимірювальних мікроскопів, 2-D і відеовимірювальних машин, а також CMMs вимірюють точки на двомірних контурах, залежно від версії або автоматично, або вручну за допомогою перехрестя, оптичним розпізнаванням краю або за допомогою відеокамери відображенням у реальному часі живого зображення й інтегрованої обробки зображень. Для тривимірних контурів, таких як площини, циліндри, конуси та сфери, точки вимірювання зберігаються зондуванням за допомогою сенсорного датчика.

У додатковій версії з ЧПУ вони також працюють як повнофункціональні елементи управління для позиціонування осі й можуть автоматично виконувати програми вимірювання.

Функції

  • Отримання вимірювальної точки через перехрестя.
  • Створення вимірювальних програм (навчання).
  • Введення допусків і графічне відображення результатів вимірювань.
  • Створення й виведення звітів про вимірювання.
  • Керування користувачами.
  • Measure Magic: автоматичне розпізнавання геометрії.

Багаторічний досвід Nikon у сфері високоточних вимірювальних систем і необхідність у простому й надійному вимірювальному інструменті на виробництві привели до появи настільного профільного проєктора Nikon V-12B, який дозволяє швидко й ефективно працювати, не витрачаючи час на налаштування обладнання.

Отримати комерційну пропозицію

Модифікація

V12-BS зі столом PS 2×2B

Об’єктиви

10х, 100х

Діапазон вимірювань лінійних розмірів, мм:

- по осі X

- по осі Y





Від 0 до 50

Від 0 до 50

Межі допустимої абсолютної похибки вимірювань лінійних розмірів, мкм:

- по осі X

- по осі Y



±(2,5+ L/50),

±(2,5+ L/50),

де L – вимірювана довжина, мм

Дискретність відліку лінійних вимірювань, мкм

0,1

Діапазон вимірювань плоских кутів, …°

От 0 до 450

Межі допустимої абсолютної похибки вимірювань плоских кутів, …´

±1

Дискретність відліку плоских кутів, …′/…°

1 / 0,01

Параметри електричного живлення:

- напруга змінного струму, В

- частота змінного струму, Гц



220±22

50/60

Споживана потужність, В·А, не більше ніж

150

Габаритні розміри, мм, не більше ніж:

- довжина

- ширина

- висота



410

650

1038

Маса, кг, не більше ніж

80

Габаритні розміри стола, мм, не більше ніж:

- довжина

- ширина

- висота



293

315,5

90

Маса стола, кг, не більше ніж

15,5

Умови експлуатації:

- температура навколишнього середовища, °С

- відносна вологість, %, не більше ніж

- атмосферний тиск, кПа



Від +10 до +35



80

від 96 до 104

Середній термін служби, років

10

Середнє напрацювання на відмову, год, не менше ніж

10000
