Профільний проєктор V-20B, Nikon Metrology , рис. 1

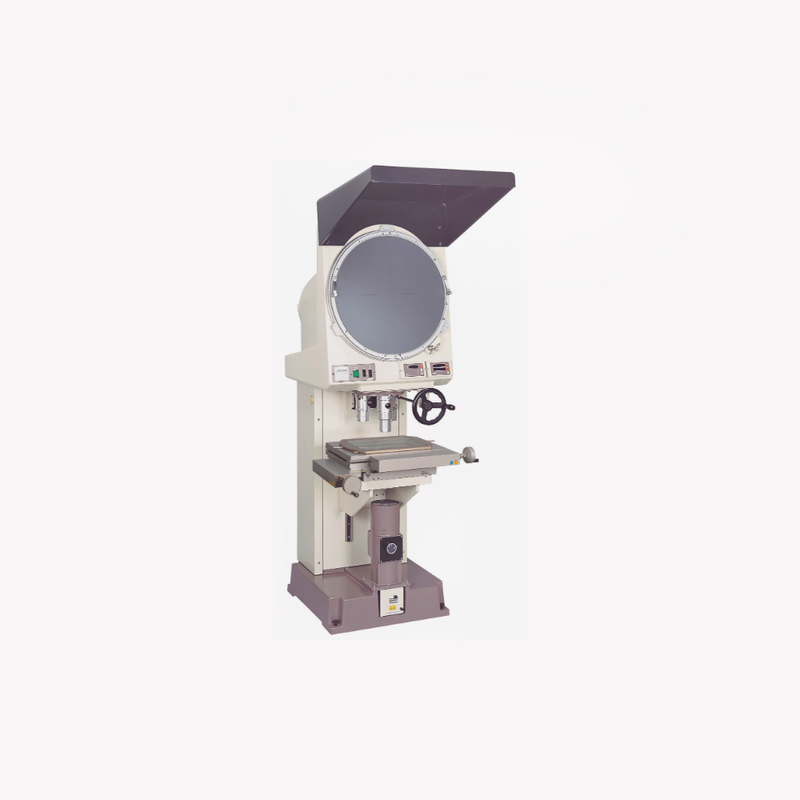

V-20В – продуктивна модель профільного проєктора з покращеними можливостями для просунутих точних і легких операцій вимірювання профілів. Профільний проєктор V-12B має екран розміром 20 дюймів (500 мм) та великий предметний столик із високими характеристиками точності під час переміщення у процесі фокусування. Використання різних предметних столиків.

Отримати комерційну пропозицію

Особливості

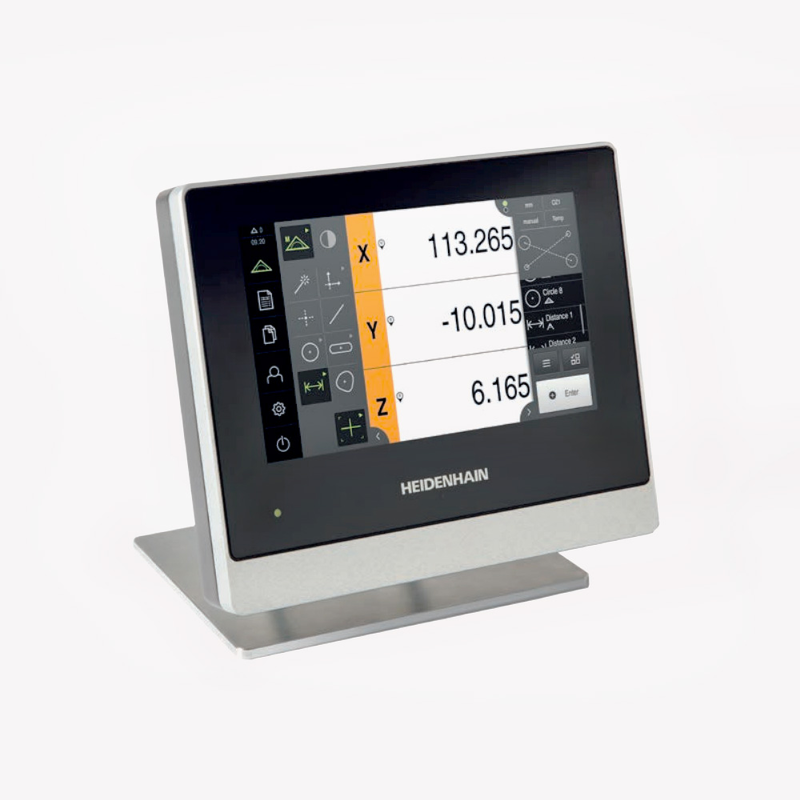

Система проведення вимірювань QuadraCheck 2000

Вимірювальна електроніка QUADRA-CHEK для профільних проєкторів, вимірювальних мікроскопів, 2-D та відеовимірювальних машин, а також CMMs вимірюють точки на двомірних контурах, залежно від версії або автоматично, або вручну за допомогою перехрестя, оптичним розпізнаванням краю або за допомогою відеокамери відображення реального часу живого зображення та інтегрованої обробки зображень. Для тривимірних контурів, таких як площини, циліндри, конуси та сфери, точки вимірювання зберігаються зондуванням за допомогою сенсорного датчика.

У додатковій версії з ЧПУ вони також працюють як повнофункціональні елементи управління для позиціонування осі і можуть автоматично виконувати програми вимірювання.

Функції

Отримання вимірювальної точки через перехрестя.
Створення вимірювальних програм (навчання).
Введення допусків і графічне відображення результатів вимірювань.
Створення й виведення звітів про вимірювання.
Керування користувачами.
Measure Magic: автоматичне розпізнавання геометрії.

Отримати комерційну пропозицію

Проєкційні об'єктиви, від 5х до 100х, вирізняються високою роздільною здатністю, мінімальною дисторсією та великими робочими відстанями.

Вбудований освітлювач контурного прохідного й вертикального відбитого освітлення поверхні.

Вбудований цифровий координатний лічильник і транспортир (вимірювання кута поворотом екрана).

Роздільна здатність індикації 0,002 мм.

Прецизійне позиціонування столу, які вимірюються об'єктів з точністю до 10 мкм.

Індикація кута 0–360 град.

Роздільна здатність індикації кута 0,01 град.

Габарити Ш х Г х В: 570 x 1200 x 1900 мм

Вага, прибл.: 260 кг

Електроживлення: 220 В, частота 50 Гц

Максимальна висота зразка: 150 мм. У разі використання столика 10 х 6 проєктор може проводити вимірювання в діапазоні 250 х 150 мм.

Об'єктиви

5 типів проєкторних лінз:
5 крат із полем зору 100 мм;
10 крат із полем зору 50 мм;
20 крат із полем зору 25 мм;
50 крат із полем зору 10 мм;
100 крат із полем зору 5 мм.
Турель, що обертається, для кріплення трьох проекційних об'єктивів одночасно.

Застосування: аналіз несправностей та відмов, виробництво металів, виробництво пластику
