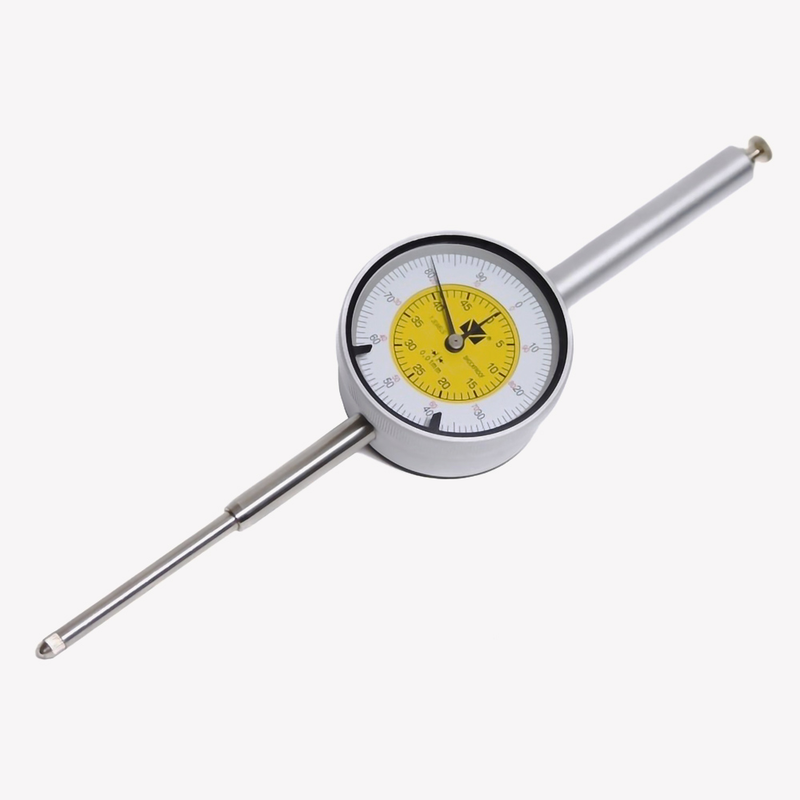

Індикатори аналогові ИЧ

Особливості
Характеристики

Індикатори за способом представлення результатів вимірювань поділяються на аналогові, цифрові та комп’ютерні. Аналогова індикація має переваги в тому, що забезпечує плавну зміну показань відповідно до розміру деталі. Аналоговий тип вимірювань найбільш застосовний для вимірювання в динамічному режимі (наприклад, коли визначають осьове та радіальне биття). Усі індикатори проходять метрологічний контроль на автоматичному стенді контролю індикаторів FMS-Steinmeyer в акредитованій за ISO 17025 лабораторії. Індикатори ИЧ належать до зубчастих індикаторів. Для розширення сфери застосування індикаторів ИЧ використовують різні підставки, стійки, штативи.

Отримати комерційну пропозицію

Особливості

Індикатори ИЧ мають ціну поділки 10 мкм. Для розширення сфери застосування індикаторів ИЧ використовують різні підставки, стійки, штативи
Діаметр корпусу 57 мм

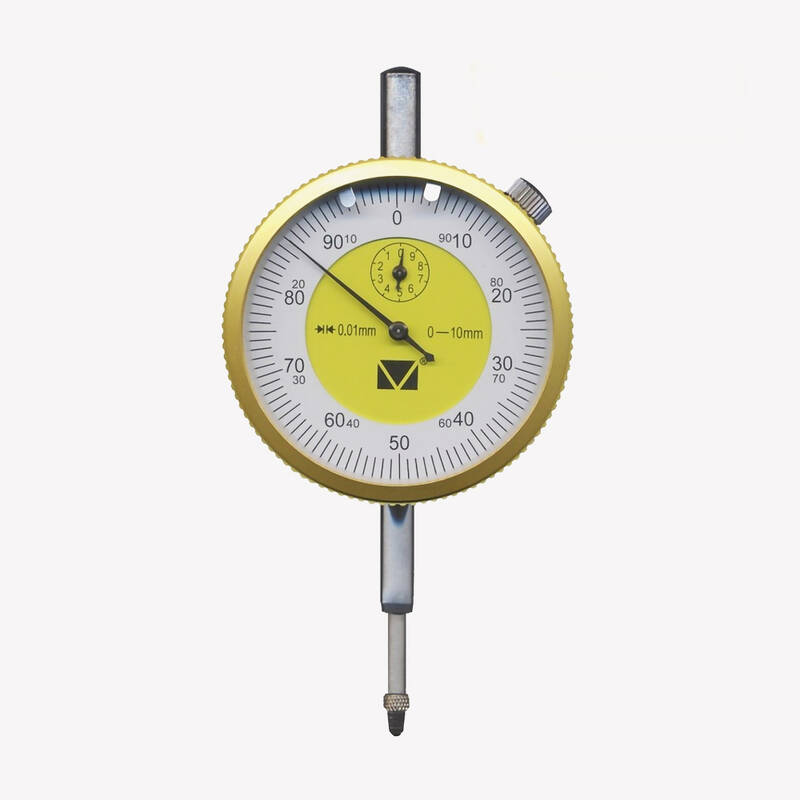

Індикатор годинного типу ИЧ із ціною розподілу 0,01 мм призначений для вимірювання лінійних розмірів абсолютним і відносним методами, для визначення величини відхилень від заданої геометричної форми та взаємного розташування поверхонь
Застосовується в машинобудуванні та інших галузях промисловості
Вид кліматичного виконання ПХЛ 4.2 згідно з ГОСТ 15150-69. 1.4. Приклад позначення під час замовлення індикатора годинного типу з діапазоном вимірювань від 0 до 5 мм, ціною поділки 0,01 мм і класом точності 0: Індикатор ИЧ-05-0,01 кл. т. 0 ТУУ33.2-30291682-006:2010

Отримати комерційну пропозицію

Тип	Діапазон, мм	Ціна поділки, мм	Клас точності	Похибка в межах			К-ть обертів стрілки	Зусилля
				0,1 мм	1 мм	(весь диапазон) мм
ИЧ-03	0–3	0,01	1	± 0,006	± 0,010	± 0,014	1 або 2	1,5
			0	± 0,004	± 0,008	± 0,010
ИЧ-05	0–5	0,01	1	± 0,006	± 0,010	± 0,016		1,5
			0	± 0,004	± 0,008	± 0,012
ИЧ-10	0–10	0,01	1	± 0,006	± 0,010	± 0,016		1,5
			0	± 0,004	± 0,008	± 0,012
ИЧ-30	0–10	0,01	1	± 0,010	± 0,015	± 0,030		3,0
			0	± 0,008	± 0,012	± 0,025
ИЧ-50	0–50	0,01	1	± 0,010	± 0,015	± 0,040		3,0
			0	± 0,008	± 0,012	± 0,035
ИЧ-100	0–100	0,01	1	-	-	± 0,050		5
			0	-	-	± 0,040
