PH301 – портативний ультразвуковий витратомір

Особливості

PH301 використовує надійну технологію цифрового опрацювання сигналу, передаючи інформацію про виміряну витрату рідин із високою точністю й надійністю. Вимірювання можна проводити в широкому діапазоні діаметрів труб.

PH301 – ідеальний інструмент для тестування й перевірки витрати в трубопроводі. Портативний витратомір живиться від літієвих батарей, використовує накладні датчики для вимірювання витрати через стінку труби. Для оптимальної роботи з трубами діаметром від 1” до 200” передбачені комплекти з одного перетворювача, і він працює з більшістю поширених та інших спеціальних матеріалів труб.

Яскравий і великий екран полегшує користувачеві введення діаметра труби, товщини стінки й матеріалу труби. PH301 може працювати до 12 год за допомогою вбудованої перезаряджуваної батареї. Моніторинг потоку рідини спрощується завдяки вбудованому реєстратору даних. SD-картка об’ємом 2 ГБ може зберігати до 512 файлів з інтервалами від 1 с до 86 400 с. Ці дані можна завантажити на ПК через USB-флеш-накопичувач.

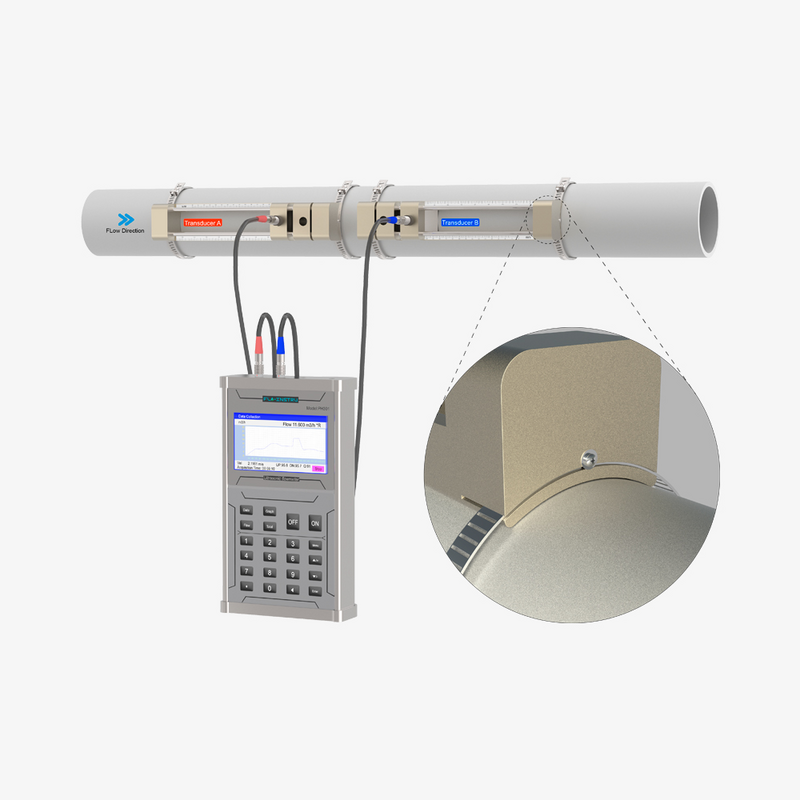

PH301 має високий рівень захисту: для передавача – IP65 та для перетворювача – IP68. Прилад підтримує двонапрямлене вимірювання з підсумовувальною функцією. Для приладу опціонально замовляється магнітна напрямна або монтажний комплект у вигляді спеціальних трубних хомутів.

Функціональність

Ідеально підходить для моніторингу й вимірювання витрати.

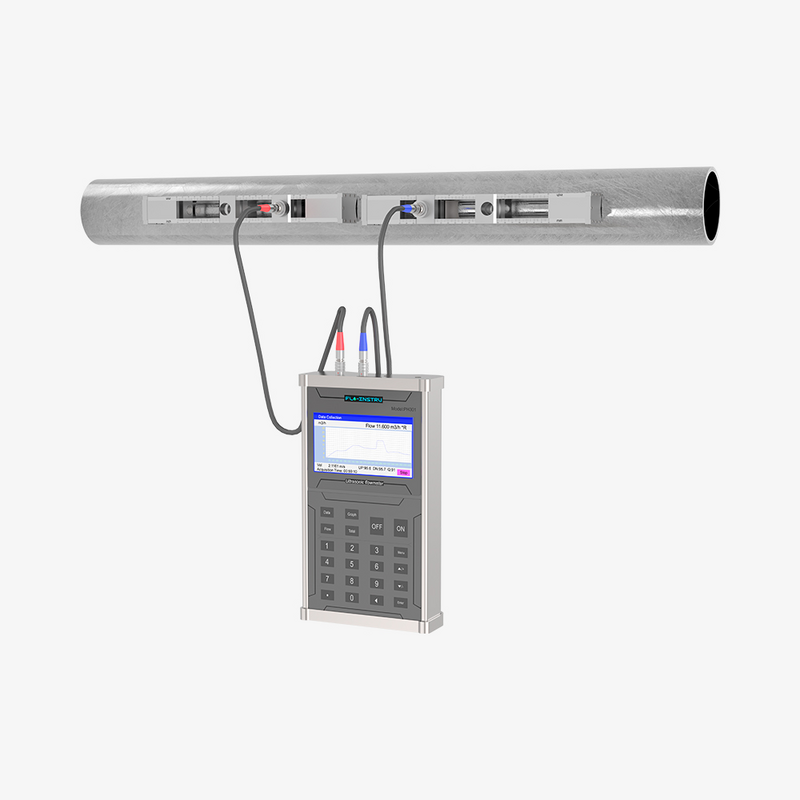

Накладні датчики дозволяють проводити швидке встановлення без необхідності перекриття трубопроводу, свердління отворів тощо. Кожен лічильник має вбудовану SD-карту, що робить його ідеальним рішенням для моніторингу витрати протягом тривалого часу. Для зберігання й транспортування приладу в комплекті є спеціальний кейс, який  містить набір вимірювальних інструментів. Внутрішня перезаряджувана батарея робить його ідеальним витратоміром, який можна застосовувати для широкого спектра завдань, які потребують вимірювання витрати рідин у трубопроводах.

Робота з трубопроводами з різних матеріалів

Прилад призначений для роботи з трубами з різних матеріалів, серед яких ПВХ, вуглецева сталь, нержавійна сталь, мідь, поліетилен, поліетилен високої щільності, кований чавун, алюміній, азбест та скловолокно-епоксидна смола.

Просте встановлення й експлуатація

PH301 легко налаштувати за допомогою 4,3-дюймового кольорового TFT-екрана та 22 сенсорних клавіш. Введіть кілька ключових параметрів, і на дисплеї з’явиться правильна відстань між датчиками.

Багатофункціональний РК-дисплей відображає виміряні дані в літерно-цифровій та графічній формі. Стандартні літерно-цифрові функції включають швидкість потоку, витрату й сумарну витрату в англійських (США) або метричних одиницях. На графічному РК-дисплеї відображаються як реальні, так і зареєстровані раніше дані, що дуже корисно для перегляду даних та спостереження за тенденціями витрати на довгих проміжках часу.

Технологія TVT (Transit-Time Vortex) представляє сучасний підхід у вимірюванні за допомогою ультразвуку та поєднує принцип транзитного ультразвуку з можливістю використання явища вихрового розсіювання, що забезпечує неперевершену точність вимірювання й універсальність використання ультразвукових витратомірів.

Підвищена точність у турбулентних потоках

Технологія TVT відмінно підходить для застосувань, де умови потоку рідини варіюються від ламінарних до турбулентних. Інкорпорація даних про вихрове утворення підвищує точність у складних умовах потоку.

Універсальність типів рідин

Технологія TVT є універсальною та підходить для широкого діапазону типів рідин, включаючи рідини з різною в’язкістю й густиною.

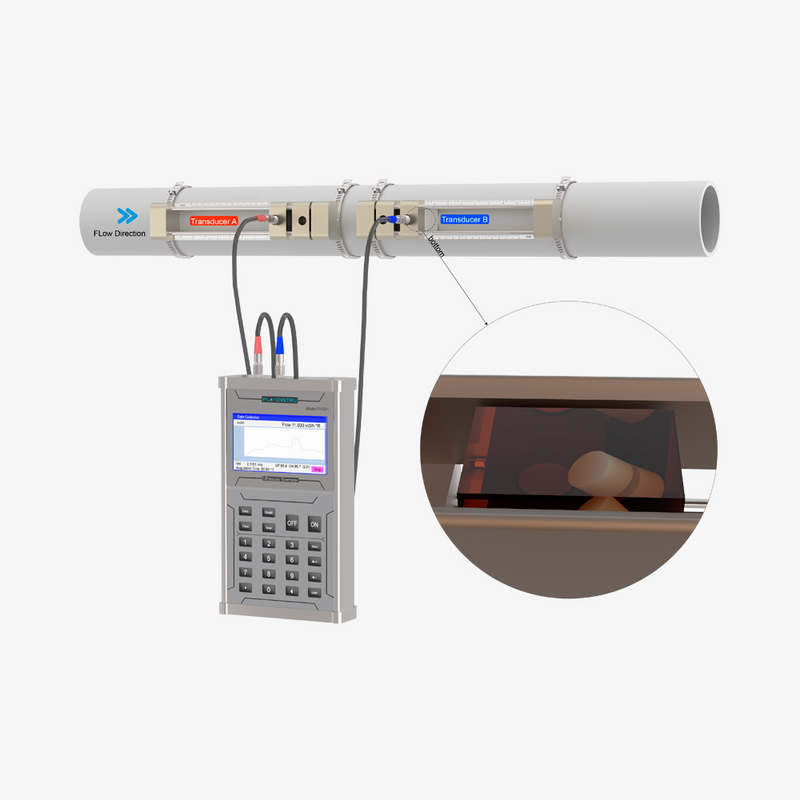

Ультразвуковий витратомір Flo-Instruments PH301 забезпечує точне вимірювання витрати рідин. Прилад має металевий корпус. Flo-Instruments PH301 добре впорається з вимірюванням витрати в трубопроводах діаметром від 1” (25 мм) до 200” (5000 мм). Датчики легко інсталюються на трубопроводі й не вимагають будь-яких додаткових робіт із трубою, що знижує витрати й час на встановлення. Зрозумілий інтерфейс робить його дуже зручним в експлуатації.

Зручність використання

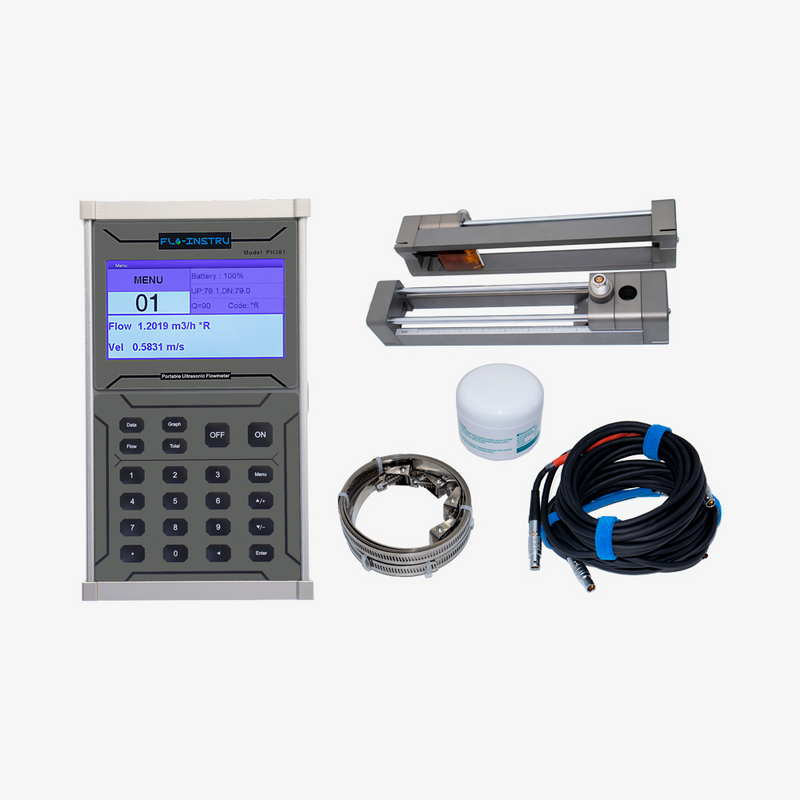

Повністю обладнаний футляр для перенесення включає повний набір вимірювальних інструментів, а внутрішня перезаряджувана батарея дає користувачам змогу проводити вимірювання, коли й де це необхідно.

Моніторинг даних про стан потоку в режимі реального часу

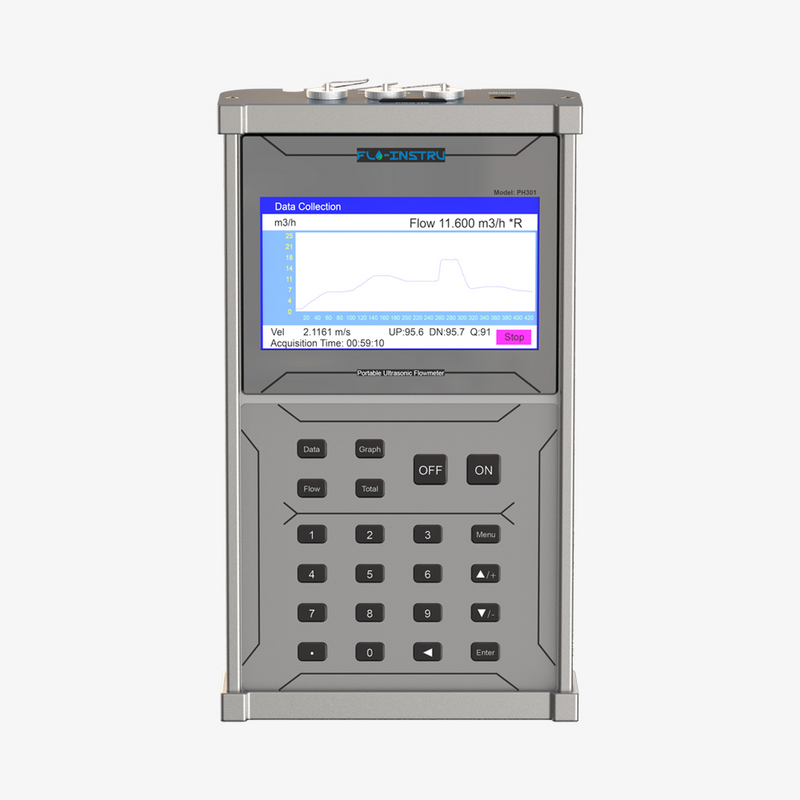

Відображення кривої потоку доповнює отриману інформацію. У графічному режимі на кольоровому екрані відображаються як реальні і зареєстровані раніше дані, що дуже корисно для перегляду даних, і спостереження за тенденціями на об’єкті.

Передавання даних на ПК

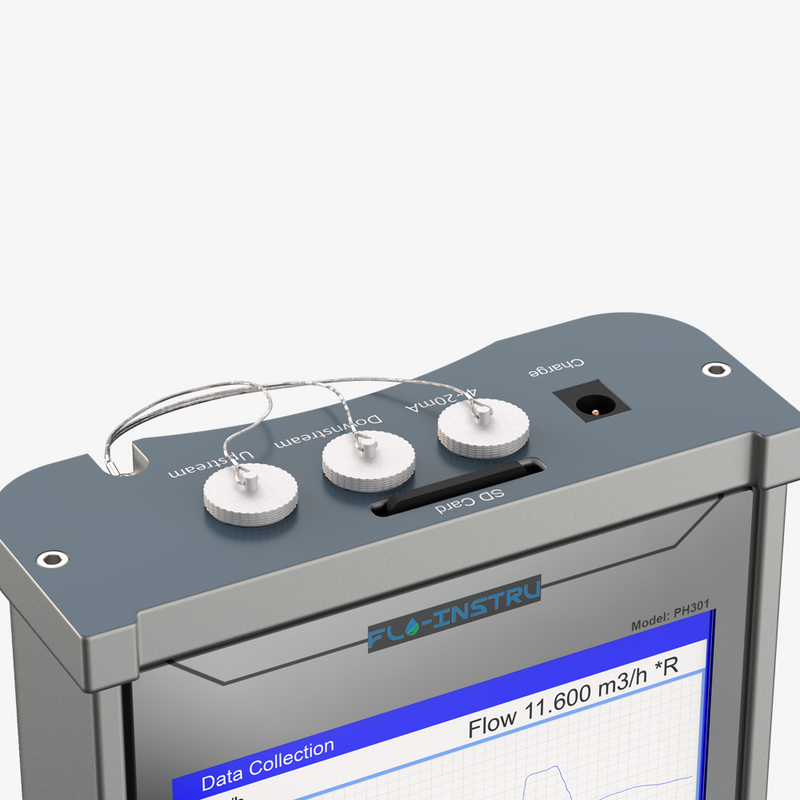

Дані з SD-карти можна надіслати на ПК через USB-кабель.

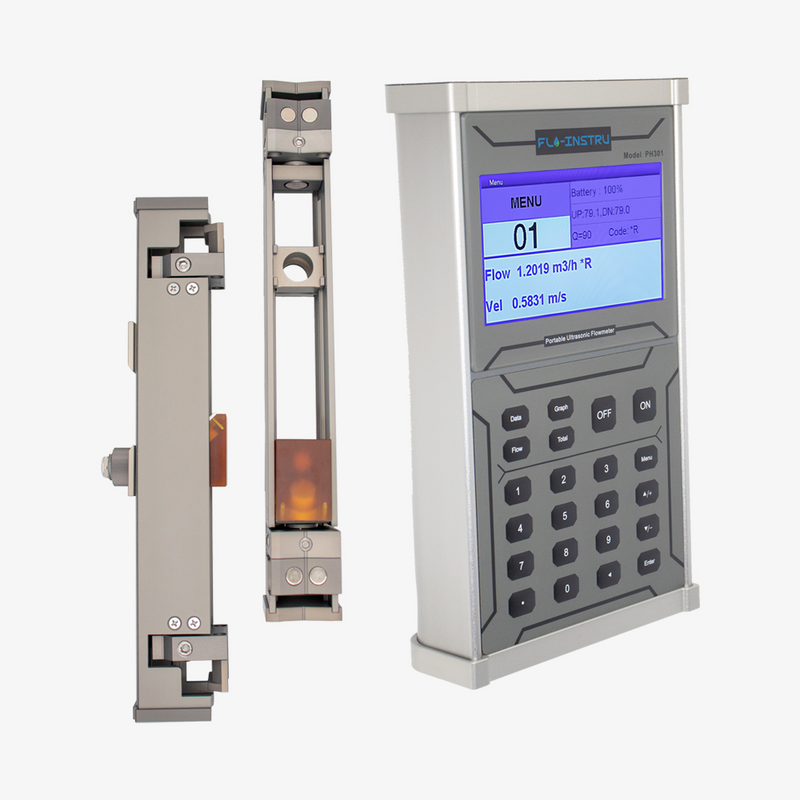

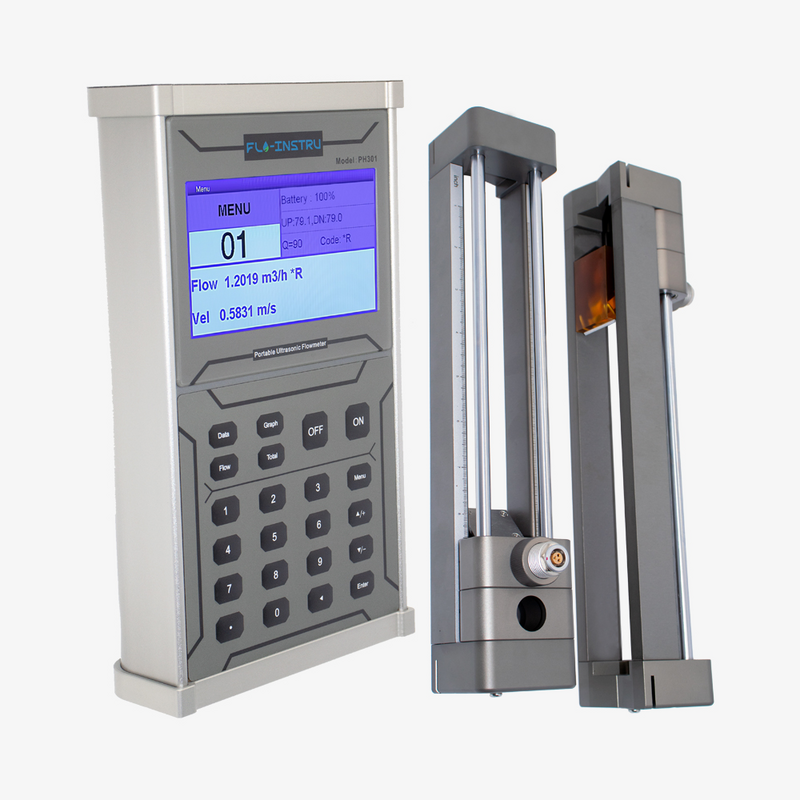

Датчики й перетворювач сигналів
