Особливості
Вимірює фактичну витрату й загальну витрату рідини. З ним Ви не втратите контроль над процесом, оптимізуєте ефективність вимірювання, забезпечите відсутність простоїв або витрат на калібрування.
Алгоритми для адаптивного опрацювання сигналів, оптимізація процесу вимірювання – усе це забезпечує точність вимірів навіть у складних умовах потоку.
Зрозумілий інтерфейс та РК-дисплей із функцією сигналізації, простота експлуатації та налагодження.
Можливість реєстрації даних для аналізу історичних моделей потоків для оптимізації системи.
Вбудована клавіатура та проста система меню – дають змогу швидко й легко вносити інформацію про діаметр труби, матеріал труби, тип рідини та одиниці вимірювання.
Технологія TVT (Transit-Time Vortex) представляє сучасний підхід вимірювання за допомогою ультразвуку й поєднує принцип транзитного ультразвуку з можливістю використання явища вихрового розсіювання, що забезпечує неперевершену точність вимірювання й універсальність використання ультразвукових витратомірів.
Підвищена точність у турбулентних потоках
Технологія TVT відмінно підходить для застосувань, де умови потоку рідини варіюються від ламінарних до турбулентних. Інкорпорація даних про вихрове утворення підвищує точність у складних умовах потоку.
Універсальність типів рідин
Технологія TVT є універсальною та підходить для широкого діапазону типів рідин, серед яких рідини з різною в’язкістю й щільністю.

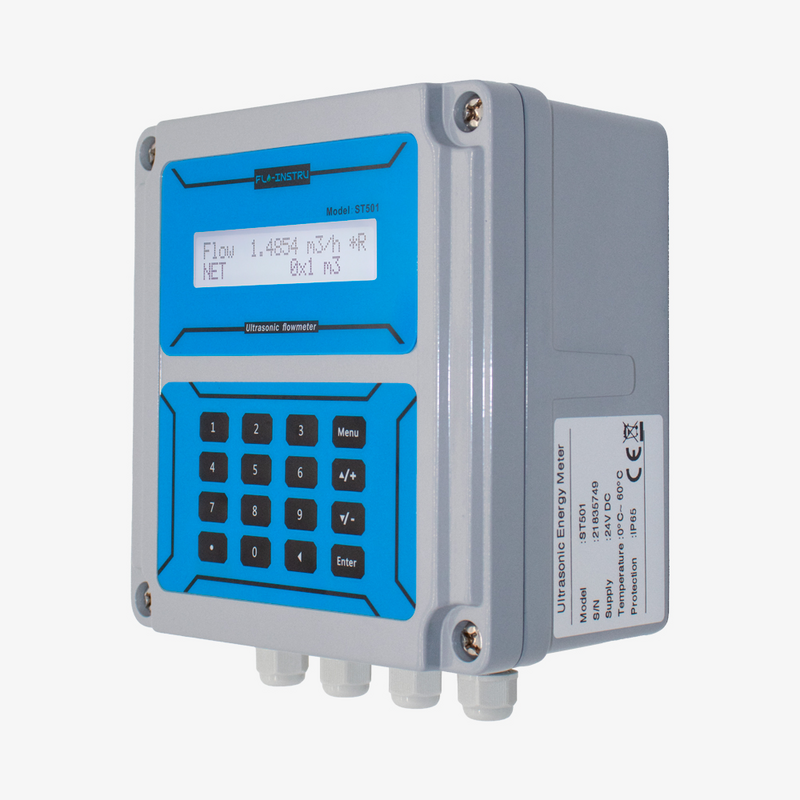

Ультразвуковий витратомір Flo-Instruments ST501 забезпечує високоточне й повторюване вимірювання витрат рідин. Корпус приладу металевий. Цей витратомір розрахований на вимірювання витрат у трубах діаметром від 1″ (25 мм) до 48″ (1200 мм). Датчики мають ступінь захисту IP68, вони прості у встановленні, не вимагають додаткових маніпуляцій із трубопроводом під час встановлення. Прилад має простий і зрозумілий інтерфейс, що робить його дуже зручним в експлуатації.
Принцип вимірювання

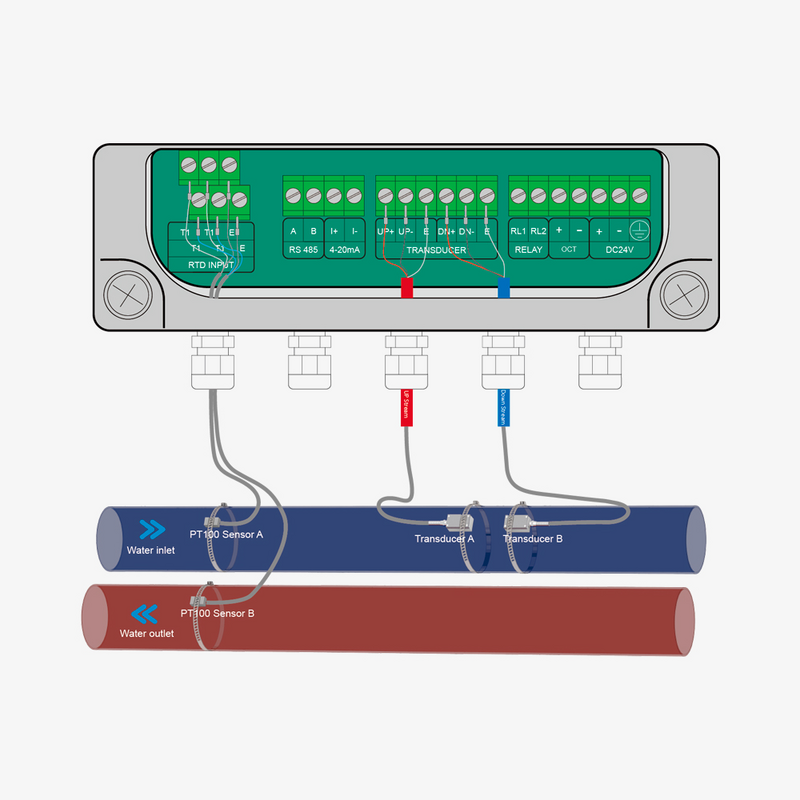

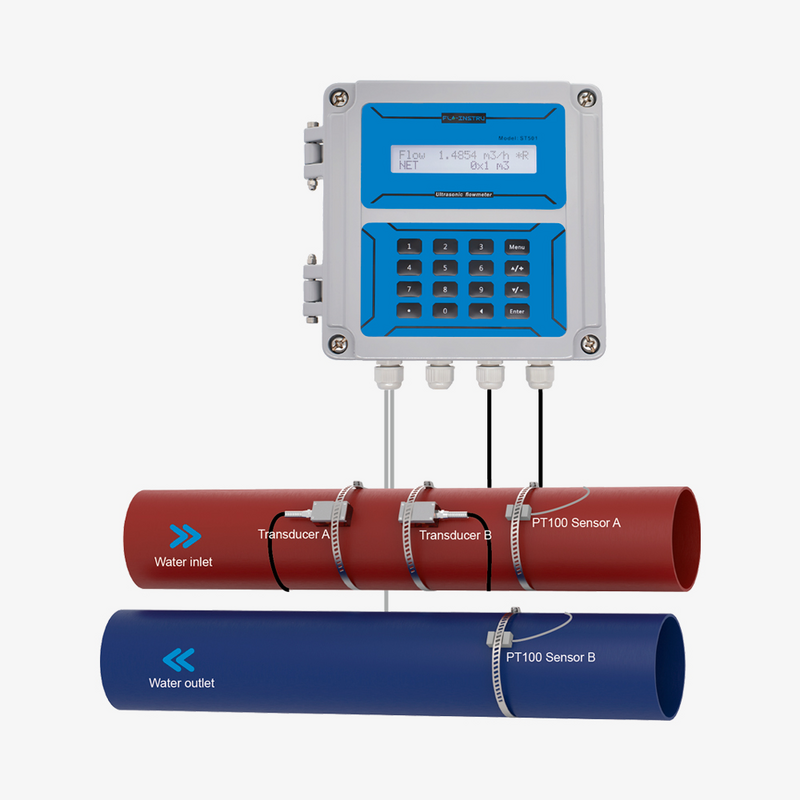

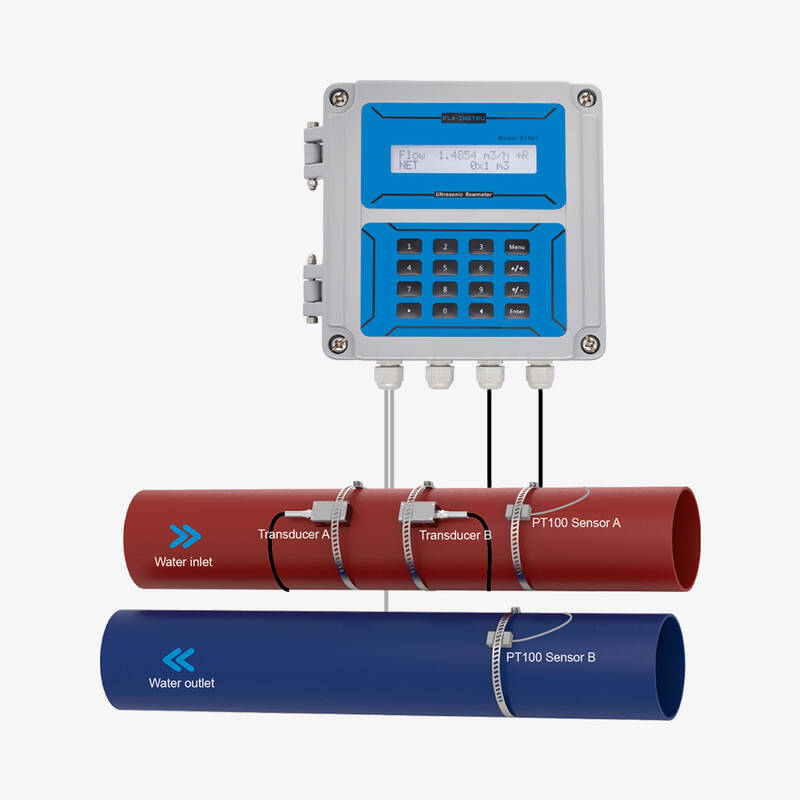

Ультразвуковий лічильник енергії ST501-PT100 використовується для вимірювання індивідуального споживання енергії в будь-яких рідинних системах опалення / охолодження. Лічильник постачається в комплекті з витратоміром і датчиком температури, що дає змогу системі в режимі реального часу визначати температуру рідини в подавальному й зворотному трубопроводі.
Датчик температури використовує характеристики перетворювача електромагнітних параметрів, що змінюються залежно від температури й пов’язані з температурою параметрів для випробувального пристрою. Зміна опору в разі зміни температури може бути перетворена на так звані датчики теплового опору.
Лічильник ST501-PT100 забезпечує високоточне вимірювання теплової енергії в системах охолодженої води, гарячої води та конденсаторної води на основі вхідних сигналів від двох датчиків температури й ультразвукових датчиків вимірювання витрат.

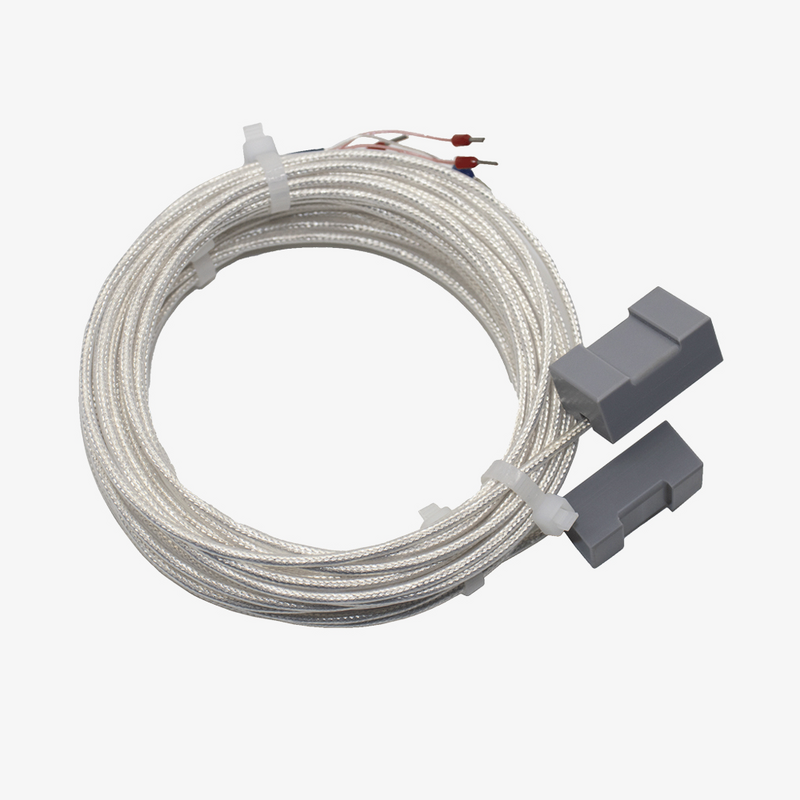

Датчик температури
- Тип: датчики температури PT100 з трижильним кабелем
- Монтаж: накладний
- Точність: клас 2
- Кабель: 2 м
- Розташування: трубопровід подачі води та трубопровід зворотного теплоносія
- У комплекті: одна пара датчиків температури
