Особливості
Вимірювальний щуп А2Г-ФМ має по 4–12 отворів із кожного боку. Отвори перепаду тиску на передній і задній стороні конструктивно відокремлені один від одного й утворюють дві камери тиску. Довжина вимірювального зонда визначає кількість отворів. Відповідно до методу диференціального тиску перед вимірювальним зондом створюється динамічний надлишковий тиск, так званий тиск Піто. Усередині вимірювального зонда тиск, який подається на отвори диференціального тиску, усереднюється й подається на об’ємний витратомір через окремі шлангові з’єднання.
Функція усереднення дає змогу датчику краще коригувати інтерференційні профілі потоку, які виникають у мережі повітропроводів багато разів, і вимірювати потік повітря точніше порівняно з одноточковим вимірюванням. Унікальна форма зонда дає змогу проводити вимірювання навіть за дуже низьких швидкостей повітря до 1,0 м/с.
У поєднанні з витратоміром повітря моделі A2G-25 цей прилад дає користувачеві дуже точне й економічне обладнання для вимірювання витрати повітря.
У поєднанні з ПІД-регулятором моделі A2G-100 можна забезпечити високоефективне й легко регульоване управління повітряним потоком для систем вентиляції та кондиціювання повітря.

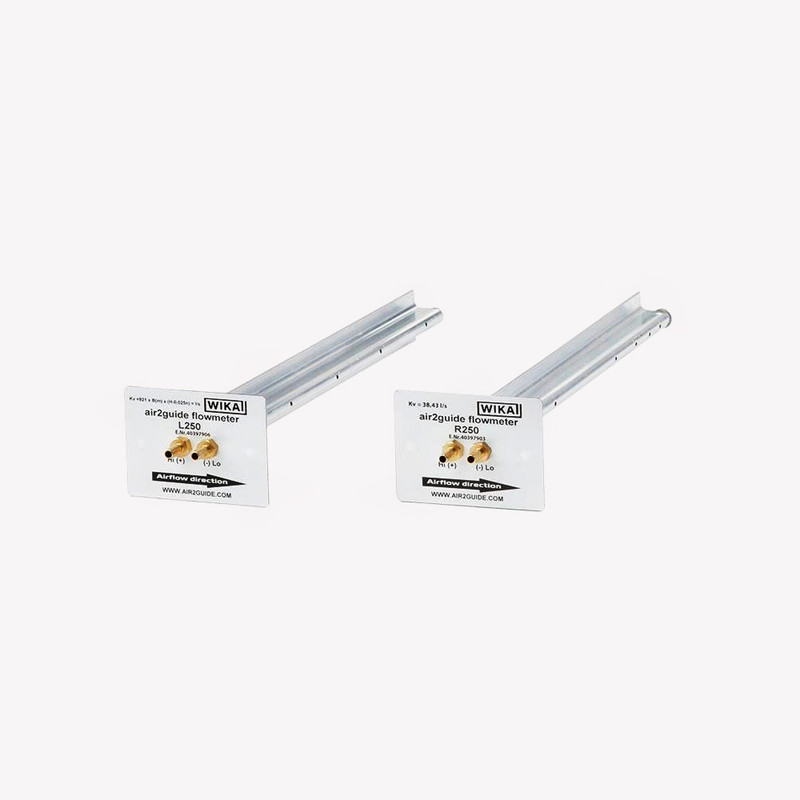

Вимірювальний зонд доступний у двох різних версіях, залежно від вимог і умов установлення. Версія R використовується для круглих вентиляційних труб, а версія L – для прямокутних вентиляційних каналів.
Особливі можливості
- Багатоточкове вимірювання для усереднення, щоб забезпечити високу точність
- Підходить для низьких швидкостей повітря до 1 м/с
- Дуже легко встановити
- Доступний у двох версіях:
- Для круглих вентиляційних труб (версія R)
- Для прямокутних вентиляційних каналів (версія L)
Застосування
- Вимірювання витрат повітря у круглих вентиляційних трубах
- Вимірювання витрат повітря у прямокутних вентиляційних каналах
