Особливості

Витратомірна трубка оточена двома фланцями, а також двома змійовиками. Магнітне поле, створюване електричним струмом, що протікає через котушки, індукує різницю потенціалів на електродах, яка пропорційна вимірюваному потоку.

Перетворювач сигналів WIKA, підключений безпосередньо до приладу або відокремлений від нього (наприклад, модель FLC-608), генерує струм для живлення магнітної котушки, визначає різницю потенціалів між електродами, обробляє сигнал для розрахунку витрати й управляє зв’язком із зовнішніми системами управління.

Магнітно-індуктивні витратоміри не мають рухомих внутрішніх частин, тому для них характерна дуже низька втрата тиску. OIML R-49 допускає максимальну втрату тиску 630 мбар за швидкості потоку прибл. 8 м/с.

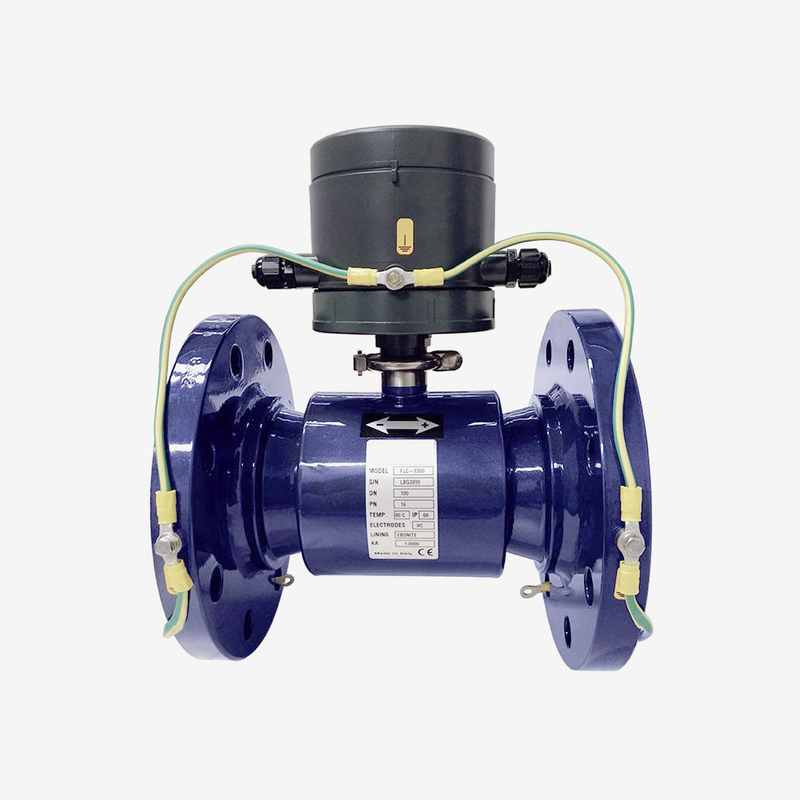

Витратомірна трубка моделі FLC-2300 має конічний профіль, завдяки якому відбувається прискорення потоку й посилення сигналу на електроди. Завдяки цій особливості витратомір моделі FLC-2300 має втрату тиску меншу ніж 250 мбар за швидкості 8 м/с. За швидкості потоку менш ніж 1 м/с втрата тиску завжди менша ніж 10 мбар.

Конічний профіль витратомірної трубки забезпечує гнучку роботу в багатьох сферах застосування, оскільки не потрібно ні вхідних, ні вихідних ділянок.

Вимірювальний прилад, що не вимагає технічного обслуговування, підходить для використання в кар’єрах, під землею, а також для постійного занурення під воду.

Дуже малі обсяги потоку можуть бути точно й багато разів виміряні навіть у складних умовах із твердими компонентами в середовищі.

Особливі можливості

• Не потрібно прогонів угору або вниз за течією
• Затверджено для комерційного обліку (MID MI-001, OIML R49)
• Точне вимірювання низької витрати
• Корпус із нержавіючої сталі з ебонітовим покриттям

Застосування

• Лічильники води
• Вода та стічні води
• Районний облік
• Промислові технологічні рідини, розчини й бетон
