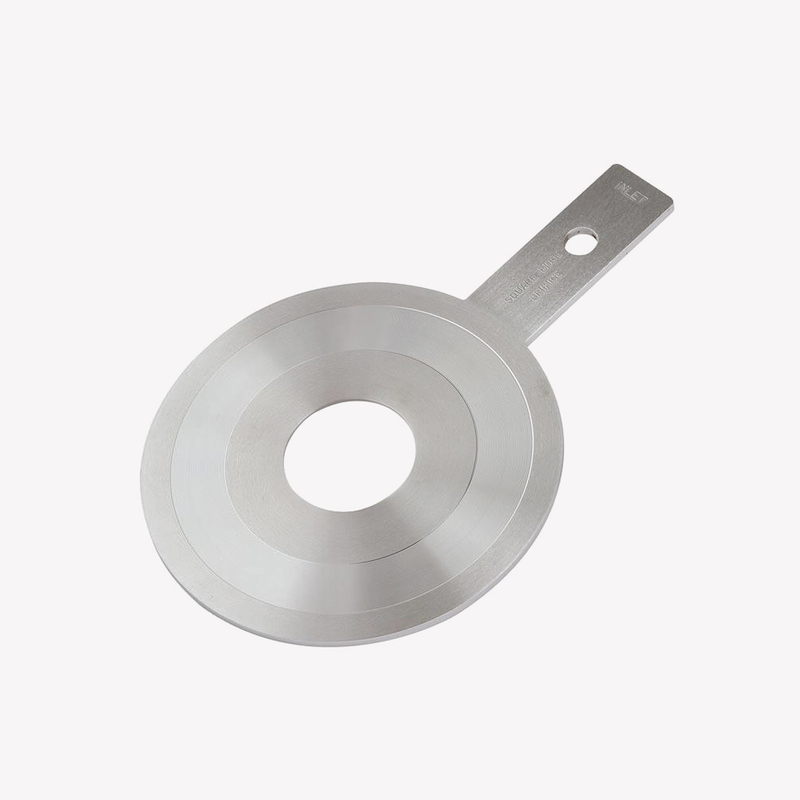

Діафрагма, фланець діафрагми, кільцева камера FLC-OP, FLC-FL, FLC-AC

  • Особливості

Витратоміри перепаду тиску використовуються в багатьох технічних застосунках. Як первинні елементи потоку діафрагми є найбільш поширеним рішенням. Діафрагми вирізняються простотою встановлення й обслуговування.

Диференціальний тиск, створюваний первинним елементом потоку, зазвичай перетворюється на електричний сигнал, пропорційний швидкості потоку, за допомогою перетворювача диференціального тиску.

Отримати комерційну пропозицію

Особливості

Оптимізація відповідно до вимог замовника

Наші первинні елементи потоку оптимізовано відповідно до вимог замовників, тому вони ідеально підходять для відповідних кінцевих застосувань. Конструкція отвору ідеально відповідає конкретним характеристикам установки.

Наші продукти доступні з ущільнювальними поверхнями RF, FF або RTJ. Для спеціальних застосувань також можуть бути надані конструкції відповідно до стандартів замовника.

Опис діафрагми

Діафрагми являють собою найпростіший тип первинних елементів потоку. Діаметр їхнього отвору розраховується для створення зазначеного перепаду тиску за повної шкали витрати. Відповідні діафрагми доступні для широкого спектру різних середовищ.

Опис фланця з діафрагмою

Для монтажу діафрагм або форсунок замість трубних фланців використовуються спеціальні фланці з діафрагмою. Фланці діафрагми мають пару штуцерів тиску, які врізано безпосередньо у фланець діафрагми. Перевага цього полягає в тому, що в стінці труби не використовуються тримачі діафрагм або штуцери тиску.

Складання діафрагми завершується стяжними гвинтами для легкого знімання.

Опис кільцевої камери

Кільцеві камери використовуються для досягнення стабільних вимірювань у складних технологічних умовах. Вони монтуються між установленими технологічними фланцями. Різний тиск у трубі компенсується за рахунок зазору, розташованого між внутрішньою частиною труби й кільцевою камерою.

Особливості

  • Максимальна робоча температура й тиск обмежені матеріалом і фланцем
  • Підходять для вимірювання витрат рідини, газу й пари
  • Точність ≤± 0,5 % фактичної витрати
  • Повторюваність вимірювання 0,1 %

Застосування

  • Вироблення енергії
  • Видобуток і перероблення нафти
  • Очищення й розподіл води
  • Перероблення і транспортування газу
  • Хімічна й нафтохімічна промисловість
