Особливості

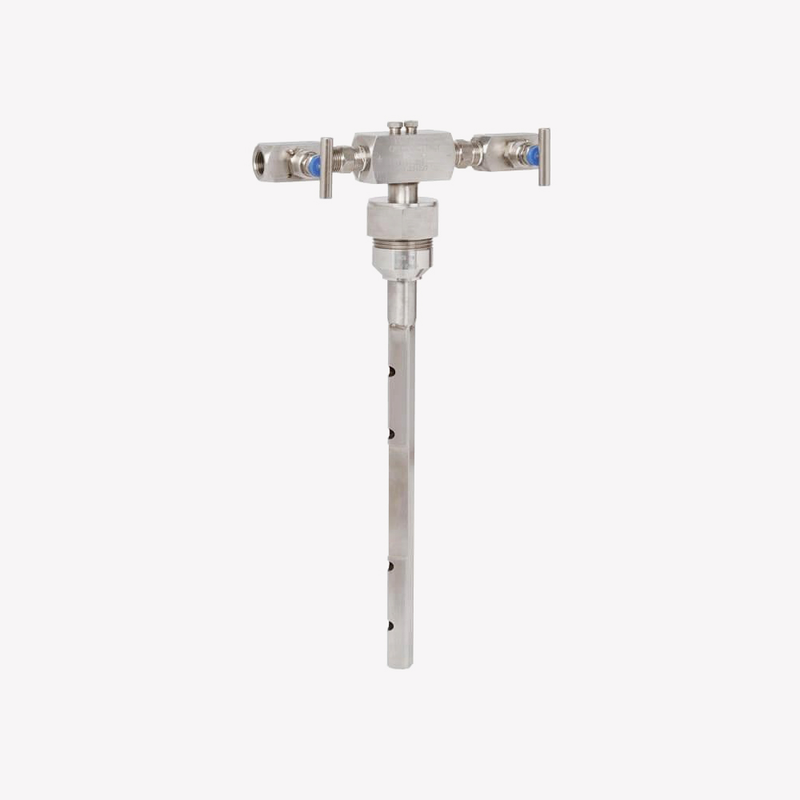

Вхідна сторона призначена для створення точки розриву, завдяки якій середовище проходить навколо трубки Піто, не викликаючи турбулентності. Ця функція створює стабільний тиск із постійним коефіцієнтом витрати у вихідній точці вимірювання навіть за високих витрат. Отже, відкривається дуже широкий спектр застосунків у сфері вимірювання витрати.
Залежно від внутрішнього діаметра, характеристик середовища й числа Рейнольдса навколо трубки Піто утворюватиметься вихор. Опору, встановлену на протилежному боці труби, можна поставити, якщо власна частота Піто збігається з частотою вихроутворення. Перевірка небхідності проводиться на етапі проєктування.
Вихід перепаду тиску трубки Піто зазвичай підключається до датчика перепаду тиску, щоб генерувати електричний сигнал від перепаду тиску. Цей сигнал пропорційний швидкості потоку. Диференціальний манометр або диференціальне реле тиску можна використовувати для забезпечення локальної індикації швидкості потоку або задач перемикання.
Залежно від обраного типу монтажу фланець відповідатиме номінальному тиску трубопроводу (згідно з відповідними стандартами). Трубка Піто підходить для вимірювання однофазних середовищ, що повністю заповнюють поперечний переріз труби. Номінальні розміри варіюються від 50–1800 мм (2–72"), номенклатура труб уточнюється замовником.
Основні характеристики
- Низькі витрати на встановлення
- Довгострокова точність
- Мінімальна невідновлена втрата тиску
- Доступні у фіксованій версії і версії з можливим вийманням
- Повністю з нержавіючої сталі AISI 316, інші матеріали доступні на запит
Особливості
- Підходить для вимірювання витрат рідини, газу й пари
- Точність ≤ ±2 % фактичної витрати
- Повторюваність вимірювання 0,1 %
- Забезпечує найнижчу втрату тиску в сімействі елементів первинного потоку (прибл. < 1 %)
Застосування
- Видобуток і перероблення нафти
- Очищення й розподіл води
- Перероблення і транспортування газу
- Хімічна й нафтохімічна промисловість
