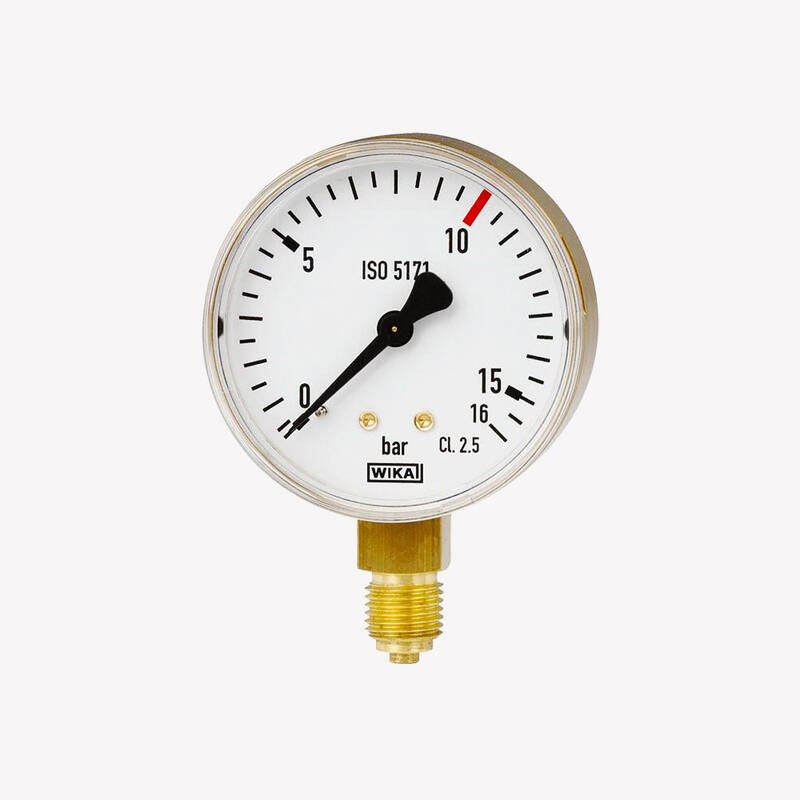

Манометр із трубкою Бурдона 111.11, мідний сплав

• Діапазони:

Вакуум / з’єднання до 200 фунтів на кв. дюйм (16 бар)

Тиск від 15 фунтів на кв. дюйм (1 бар) до 6000 фунтів на кв. дюйм (400 бар)

Інші еквівалентні одиниці тиску або вакууму

• Робочий тиск:

Постійний: 3/4 значення повної шкали

Коливання: 2/3 значення повної шкали

Короткочасний: значення повної шкали

• Робоча температура

Навколишнє середовище: від -40°F до 140°F (від -40°C до 60°C)

Середа: 140°F (+60°C) максимум

• Помилка температури: додаткова помилка в разі зміни температури від еталонної температури на 68°F (20°C) – +0,4% діапазону на кожні 18°F (10°K) підвищення або зниження
• Напірний патрубок:

Матеріал: мідний сплав

Нижнє кріплення (LM): 1½”, 2” і 2½”

Центральне заднє кріплення (CBM); 1½” і 2”

1/8” NPT, ¼” NPT, обмежується площиною під ключ

Обмежувач: запресування, отвір 0,012”

• Трубка Бурдона:

Матеріал: мідний сплав

≤ 870 фунтів на кв. дюйм (60 бар): C-подібна форма

> 870 фунтів на кв. дюйм (60 бар): спіральна форма

• Механізм: мідний сплав
• Циферблат: білий алюміній зі стопорним штифтом і чорним написом «USE NO OIL» червоного кольору
• Стрілка: чорний алюміній, нерегульована
• Корпус:

1½”: сталь із золотим покриттям

2” і 2½”: нержавіюча сталь із покриттям Z & N (= полірована латунь) або сталь із золотим покриттям

• Вікно: з поворотним замком із прозорого полікарбонату
