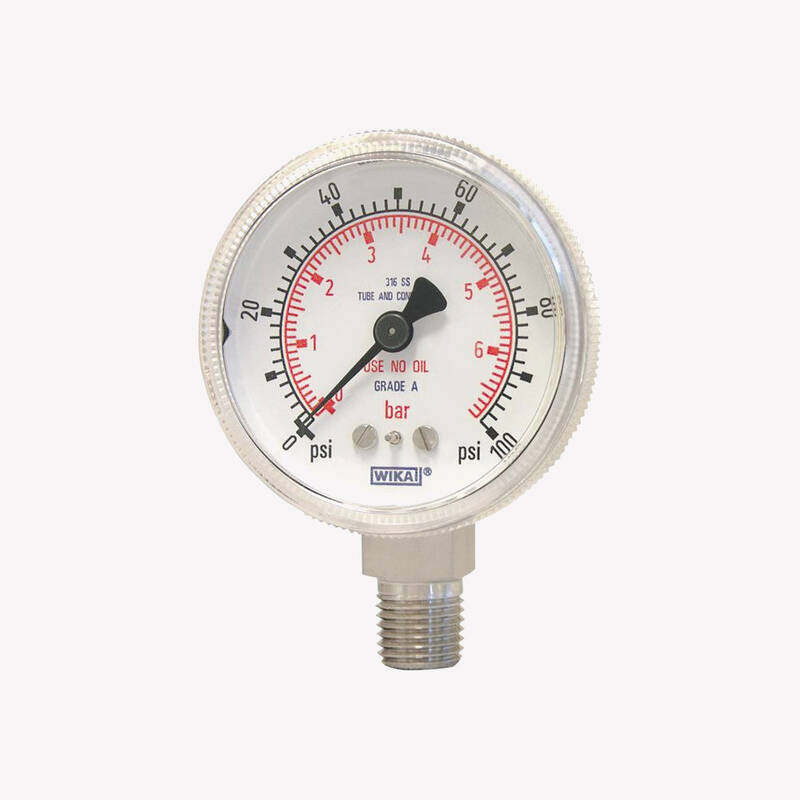

Манометр із трубкою Бурдона 130.15, нержавіюча сталь

• Клас точності:

2": ± 2 / 1 / 2% діапазону (ASME B40.100, клас A)

1 ½": ± 3 / 2 / 3% діапазону (ASME B40.100, клас B)

• Діапазони:

Вакуум / з’єднання до 30 дюймів ртутного стовпа / 0 / 300 фунтів на кв. дюйм

Тиск від 15 фунтів на кв. дюйм до 6000 фунтів на кв. дюйм або інші еквівалентні одиниці тиску або вакууму

• Робочий тиск:

Постійно: ¾ повної шкали

Коливання: 2/3 повної шкали

Короткочасно: повна шкала

• Робоча температура:

Навколишнє середовище: від -40°F до +140°F (від -40°C до +60°C)

Середовище: максимум +212°F (+100°C)

• Помилка температури: додаткова помилка в разі зміни температури від еталонної температури на 68°F (20°C) ± 0,4% на кожні 18°F (10°C) підвищення або зниження. Відсоток розмаху
• Захист від атмосферних впливів: стійкість до атмосферних впливів (NEMA 3/IP 54)
• Матеріал з’єднання під тиском: нержавіюча сталь 316L
• Положення: нижнє кріплення (LM) і центральне заднє кріплення (CBM)
• Тип з’єднання:

¼” NPT – зовнішнє

Оброблення поверхні зі змочуваним середовищем: Ra < 1,0 мкм (Ra < 40 мкм) – внутрішнє

• Матеріал трубки Бурдона: нержавіюча сталь 316L від 30 дюймів ртутного стовпа (вакуум) до 1000 фунтів на кв. дюйм, тип C від 1500 до 6000 фунтів на кв. дюйм, спіральний тип, випробуваний на витік гелієм 1 x 10^-9 см³/с (всередині)
• Матеріал гнізда: нержавіюча сталь 316L, Ra < 1,0 мкм (Ra < 40 мкм) – внутрішній
• Механізм: нержавіюча сталь
• Циферблат: білий алюміній зі стопорним штифтом і чорними літерами
• Стрілка: чорний алюміній
• Корпус: 304 SS, електрополірований
• Вікно: полікарбонат: поворотний замок (2 дюйми); ковпачок, що защіпається (1½ дюйма)
• Чистота: ASME B40.1, рівень IV (для роботи з киснем)
• Запаковано в одиночний нейлоновий пакет
• Продувається азотом
• Захисний ковпачок на різьовому з’єднанні
