Особливості

Принцип дії

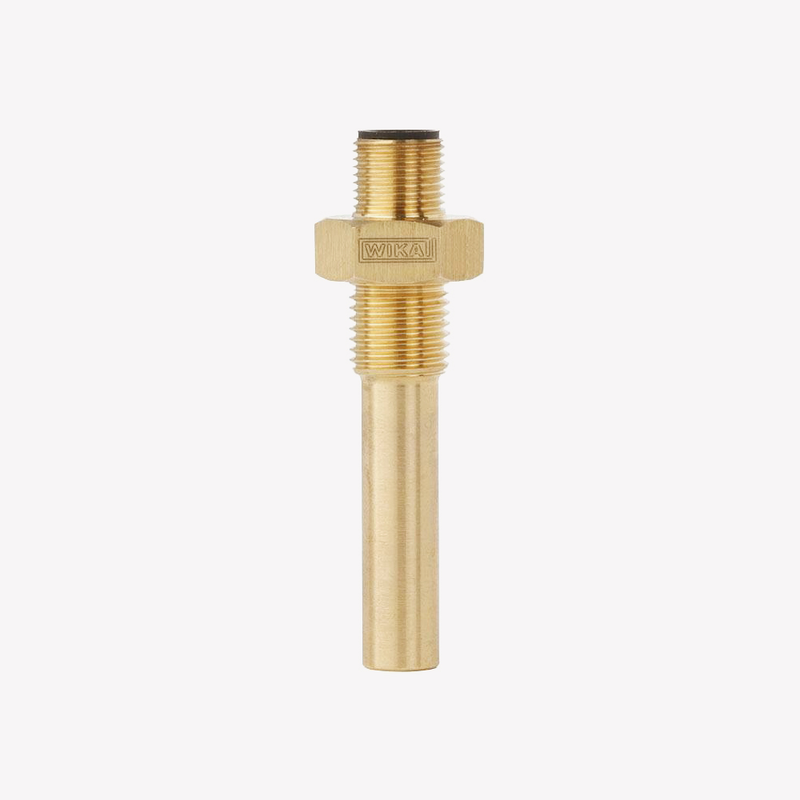

Біметалічні елементи становлять основу температурних вимикачів WIKA TFS135. Вимірювання температури здійснюється біметалічним диском, який замикається після досягнення номінальної температури перемикання (NST).

Після охолодження до температури скидання перемикання (RST) перемикач повертається у вихідний стан.

Температура перемикання скидання зазвичай на 15–30 K нижча від температури перемикання.

Виконання контакту

Біметалічний термовимикач TFS135 має нормально замкнутий контакт.

Нормально замкнутий контакт (NC = замкнутий у нормальному стані) розмикає ланцюг і вимикає обладнання.

Після охолодження нижче від температури перемикання скидання контакт повертається у вихідний стан, тому контрольоване обладнання знову може нормально працювати.

Для розширеного контролю температури TFS135 доступний із другим нормально замкнутим контактом або додатковим вимірювальним елементом Pt1000 / Pt100.

Особливі можливості

• Фіксована температура перемикання
• Автоматичне скидання
• Без додаткового живлення
• Напруга перемикання до 250 В змінного струму / 2,5 А
• Два перемикальні контакти або Pt1000 / Pt100 (опція)

Застосування

• Машинобудування
• Компресори
• Насоси
• Контури охолодження й обігріву
