DAC H300 – система випробувань затухальною змінною напругою
- Особливості
- Характеристики
DAC H300 являє собою компактну, легку й універсальну систему для випробування та діагностики високовольтних кабелів. Вона має функцію автоматичного вимірювання ы аналізу часткових розрядів, а також їх локалізації.
DAC H300 дає змогу оцінювати стан ізоляції нових, відремонтованих або застарілих кабельних систем.
Отримати комерційну пропозицію
Особливості
- Максимальна зарядна та пікова напруга 192 кВ
- Випробування на витримувану напругу
- Вимірювання часткових розрядів, аналіз і місцезнаходження
- Оцінювання коефіцієнта втрат
- Випробування кабелю відповідно до стандартів IEC 60270 і IEEE P400.4/D7
- Міцні й надійні кейси для транспортування та зберігання
- Зручне та інтуїтивно зрозуміле управління за допомогою діагностичного ПЗ OHV
- Чотири одиниці, масою загалом близько 700 кг
Режими вимірювання включають:
- Випробування на витримувану напругу на рівні напруги, що представляє робочі навантаження та вищі
- Вимірювання, аналіз і розташування часткових розрядів уздовж цілих кабельних систем
- Оцінювання коефіцієнта втрат (tan δ)
Випробування й діагностичні вимірювання часткових розрядів на основі затухальної змінної напруги дозволяють ефективно виявляти:
- Несправності ізоляції, спричинені неправильним встановленням або укладанням
- Недоліки кабельних аксесуарів, тобто з’єднань і закінчень
- Ушкодження ізоляції кабелів через зношування
DAC H300 являє собою компактну, легку й універсальну систему для випробування та діагностики високовольтних кабелів. Вона має функцію автоматичного вимірювання ы аналізу часткових розрядів, а також їх локалізації.
DAC H300 дає змогу оцінювати стан ізоляції нових, відремонтованих або застарілих кабельних систем.
Отримати комерційну пропозицію
|

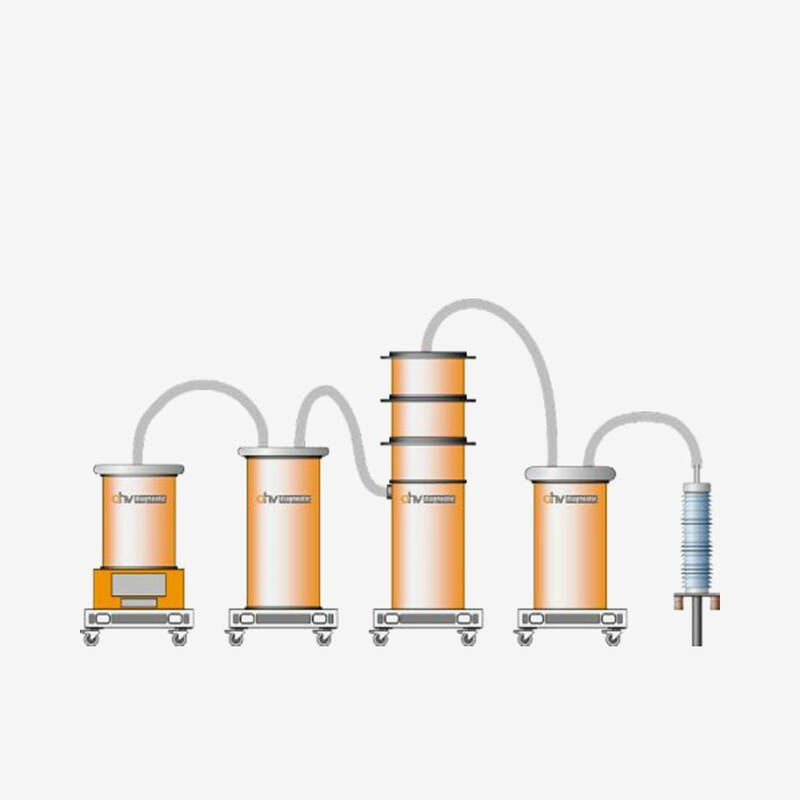

Схема системи
|
|
Одиниця 1
|
Генератор постійного струму високої напруги (HVDC)
|
|
Одиниця 2
|
Високовольтний вимикач
|
|
Одиниця 3
|
Імпеданс осцилятора
|
|
Одиниця 4
|
Конденсатор зв’язку
|
|
Напруга й експлуатація
|
|
Джерело живлення
|
3 фази, 380 В, 48–63 Гц, 4 кВА
|
|
Вихідна напруга
|
288 кВпік. / 204 кВеф.
(напруга регулюється відповідно до запиту клієнта)
|
|
Діапазон частот затухального змінного струму
|
30–500 Гц (згідно з IEC 60270)
|
|
Експлуатація
|
|
Місткість тестованого об’єкта
|
30 нФ – 3 мкФ (відповідає приблизно 30 км кабелю)
|
|
Локалізація з’єднань
|
Інтегрована в режимі калібрування
|
|
Діапазон вимірювання часткових розрядів
|
5 пКл – 100 нКл
|
|
Дискретність вимірювання часткових розрядів
|
1 пКл
|
|
Режим позиціонування часткових розрядів
|
Широкосмуговий, 100 кГц – 20 МГц, автоматичне налаштування
|
|
Програмне забезпечення
|
ohv diagnostic Suite включено
|
|
Заходи безпеки
|
Штир заземлення, контроль напруги
|
|
Датчики довкілля
|
Вологість і температура
|
|
Умови праці
|
Температура: 0…50°C
Відносна Вологість: 5–90%, без конденсації
|
|
Маса
|
Близько 700 кг (чотири одиниці)
|
|
Габаритні розміри
|
Чотири одиниці в кейсах для транспортування та зберігання, кожна площею 800 × 800 мм і висотою 1200–2100 мм (залежно від номінальної напруги)
|
