PGK 110/5 HB – установка високовольтна випробувальна
- Особливості
- Характеристики
Установка PGK 110/5 HB призначена для випробування кабелів із паперово-олійною ізоляцією, кабельної оболонки та електрообладнання підвищеною постійною напругою до 110 кВ або змінною напругою до 80 кВ.
Отримати комерційну пропозицію
Особливості
- Плавне регулювання вихідної напруги
- Високовольтний трансформатор з олійною ізоляцією
- Контроль напруги за допомогою кіловольтметра з двома вимірювальними діапазонами
- Контроль струму за допомогою амперметра з 3 вимірювальними діапазонами
- Захист від перегріву
- Електрична безпека відповідає EN 50191
- Конструкція, що складається з двох частин, зручна для користувача та не потребує обслуговування

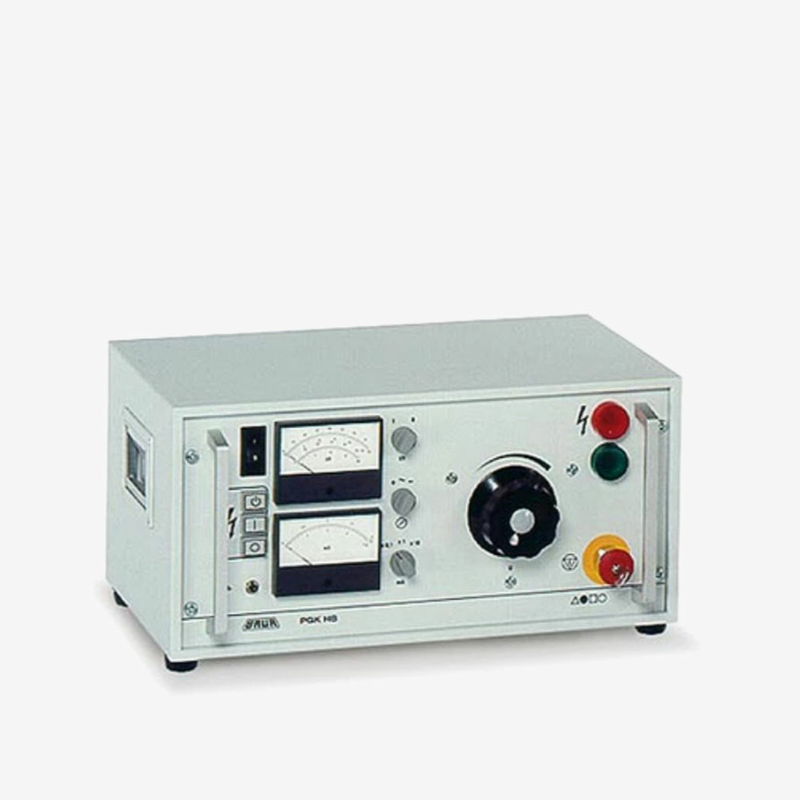

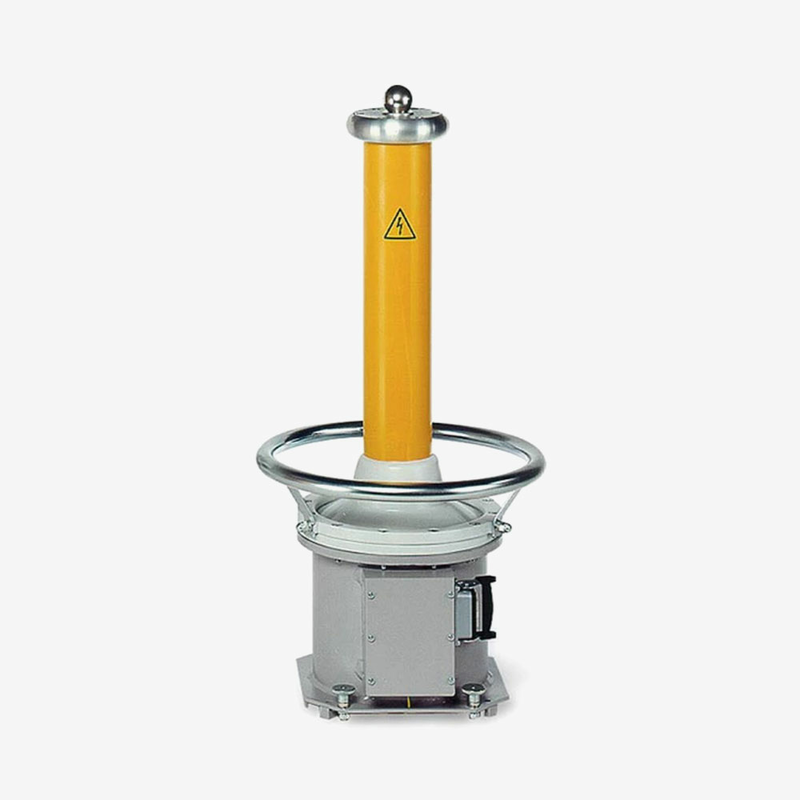

PGK 110/5 HB складається з блоку управління та високовольтного блоку. У блоці управління зібрано всі відповідні елементи, що дає змогу управляти процесом випробування з безпечної відстані. Залежно від режиму експлуатації високовольтному блоці використовується дільник напруги або випрямляч. Полярність випробувальної напруги постійного струму може бути змінена шляхом зміни полярності високовольтного випрямляча блоку.
Установка PGK 110/5 HB призначена для випробування кабелів із паперово-олійною ізоляцією, кабельної оболонки та електрообладнання підвищеною постійною напругою до 110 кВ або змінною напругою до 80 кВ.
Отримати комерційну пропозицію
|
Параметр
|
Значення
|
|
Змінна напруга на виході
|
0–80 кВдій.
|
|
Постійна напруга на виході
|
Від 0 до ± 110 кВ
|
|
Похибка вимірювання напруги
|
± 2,5%
|
|
Змінний струм на виході
|
66 мА дій.
|
|
Постійний струм на виході
|
± 22 мА
|
|
Похибка вимірювання струму
|
± 2,5%
|
|
Струм короткого замикання
|
137 мА дій. AC / ± 104 мА DC
|
|
Живлення
|
200–260 В, 50 / 60 Гц
100–130 В, 50 / 60 Гц (із зовнішнім автотрансформатором – опція)
|
|
Споживана потужність
|
5,75 кВА
11,7 кВА (за КЗ)
|
|
Габаритні розміри (Ш x В x Г)
|
506 x 572 x 390 мм (блок управління)
1320 мм / Ø 640 мм (в/в блок)
|
|
Маса
|
51 кг (блок управління)
162 кг (в/в блок)
|
