PGK 150/5 HB – установка високовольтна випробувальна
- Особливості
- Характеристики
Установка PGK 150/5 HB призначена для випробування кабелів із паперово-олійною ізоляцією, кабельної оболонки та електрообладнання підвищеною постійною напругою до 150 кВ або змінною напругою до 110 кВ.
Отримати комерційну пропозицію
Особливості
- Плавне регулювання вихідної напруги
- Високовольтний трансформатор з олійною ізоляцією
- Контроль напруги за допомогою кіловольтметра з двома вимірювальними діапазонами
- Контроль струму за допомогою амперметра з трьома вимірювальними діапазонами
- Захист від перегріву
- Електрична безпека відповідає EN 50191
- Конструкція, що складається з двох частин, зручна для користувача й не потребує обслуговування

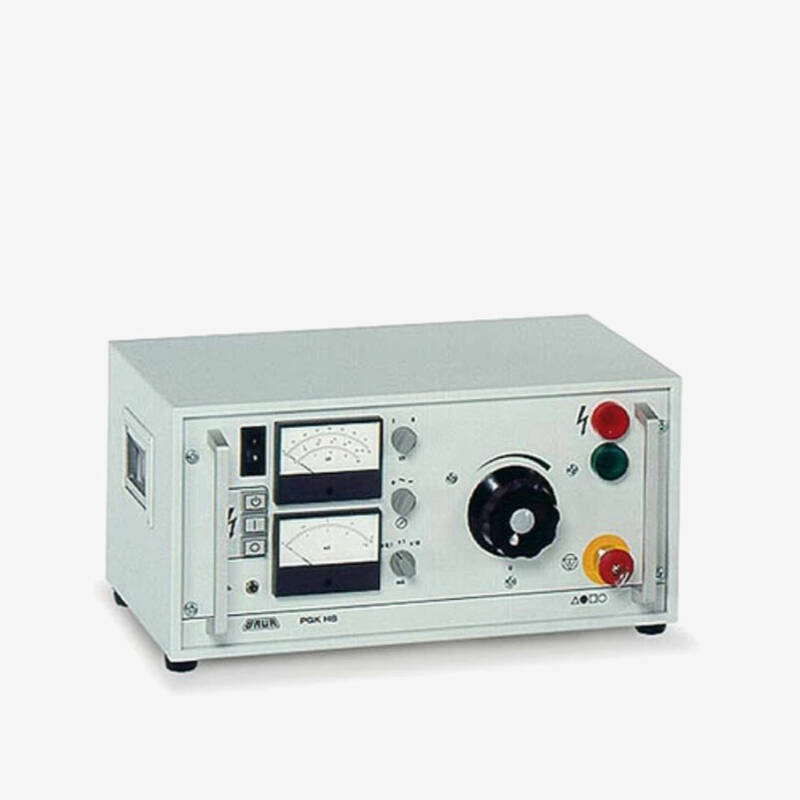

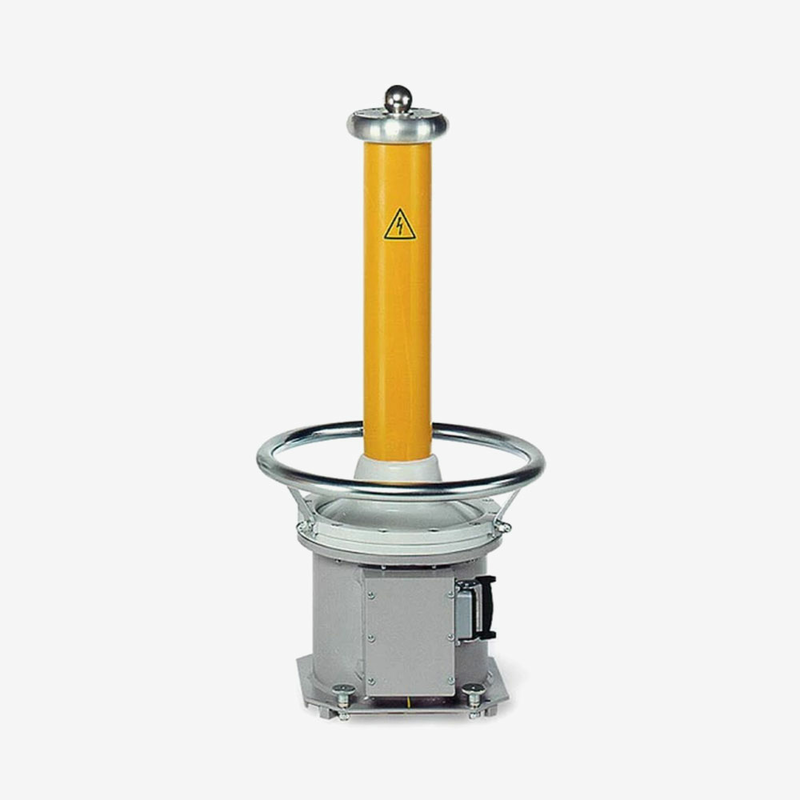

PGK 150/5 HB складається з блоку управління й високовольтного блоку. У блоці управління зібрано всі відповідні елементи, що дає змогу управляти процесом випробування з безпечної відстані. Залежно від режиму експлуатації високовольтному блоці використовується дільник напруги або випрямляч. Полярність випробувальної напруги постійного струму може бути змінена шляхом зміни полярності високовольтного випрямляча блоку.
Установка PGK 150/5 HB призначена для випробування кабелів із паперово-олійною ізоляцією, кабельної оболонки та електрообладнання підвищеною постійною напругою до 150 кВ або змінною напругою до 110 кВ.
Отримати комерційну пропозицію
|
Параметр
|
Значення
|
|
Змінна напруга на виході
|
0–110 кВдій.
|
|
Постійна напруга на виході
|
від 0 до ± 150 кВ
|
|
Похибка вимірювання напруги
|
± 2,5%
|
|
Змінний струм на виході
|
50 мА дій.
|
|
Постійний струм на виході
|
± 18 мА
|
|
Похибка вимірювання струму
|
± 2,5%
|
|
Струм короткого замикання
|
108 мА дій. AC / ± 77 мА DC
|
|
Живлення
|
200 – 260 В, 50/60 Гц
100–130 В, 50/60 Гц (із зовнішнім автотрансформатором – опція)
|
|
Споживана потужність
|
5,75 кВА
11,7 кВА (за КЗ)
|
|
Габаритні розміри (Ш x В x Г)
|
506 x 572 x 390 мм (блок управління)
1530 мм / Ø 640 мм (в/в блок)
|
|
Маса
|
51 кг (блок управління)
180 кг (в/в блок)
|
