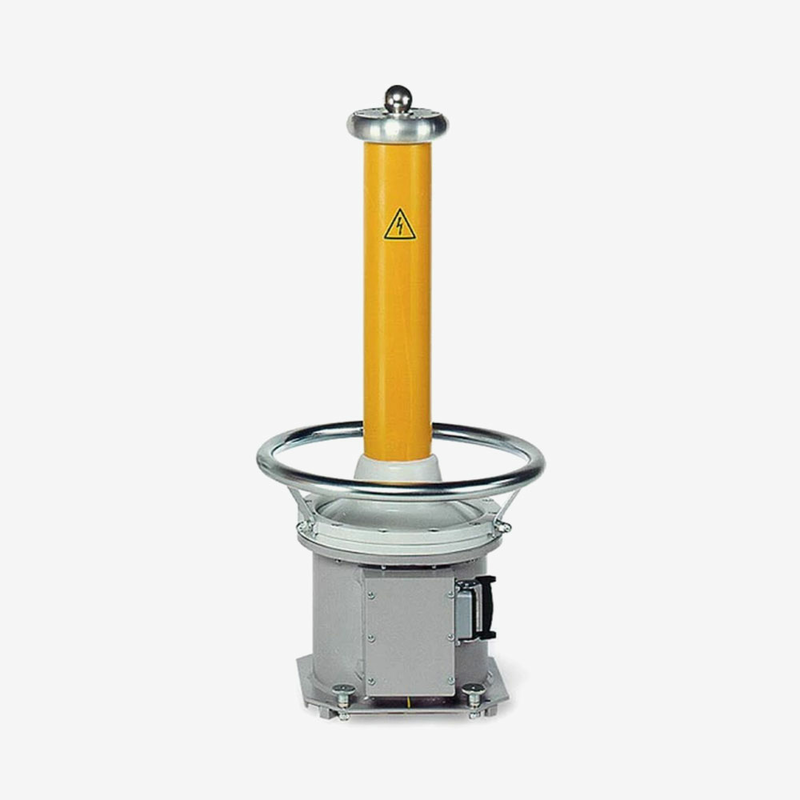

PGK 150 HB – установка високовольтна випробувальна
  • Особливості
  • Характеристики

Установка PGK 150 HB призначена для випробування кабелів із паперово-олійною ізоляцією, кабельної оболонки та електроустаткування підвищеною постійною напругою до 150 кВ або змінною напругою до 110 кВ.

Отримати комерційну пропозицію

Особливості

  • Плавне регулювання вихідної напруги
  • Високовольтний трансформатор з олійною ізоляцією
  • Контроль напруги за допомогою кіловольтметра з двома вимірювальними діапазонами
  • Контроль струму за допомогою амперметра з трьома вимірювальними діапазонами
  • Захист від перегріву
  • Електрична безпека відповідає EN 50191
  • Конструкція, що складається з двох частин, зручна для користувача й не потребує обслуговування

PGK 150 HB складається з блоку управління та високовольтного блоку. У блоці управління зібрано всі відповідні елементи, що дає змогу управляти процесом випробування з безпечної відстані. Залежно від режиму експлуатації у високовольтному блоці використовується дільник напруги або випрямляч. Полярність випробувальної напруги постійного струму може бути змінена шляхом зміни полярності високовольтного випрямляча блоку.

Установка PGK 150 HB призначена для випробування кабелів із паперово-олійною ізоляцією, кабельної оболонки та електроустаткування підвищеною постійною напругою до 150 кВ або змінною напругою до 110 кВ.

Отримати комерційну пропозицію

Параметр

Значення

Змінна напруга на виході

0–110 кВдій.

Постійна напруга на виході

Від 0 до ± 150 кВ

Похибка вимірювання напруги

± 2,5%

Змінний струм на виході

9 мА дій.

Постійний струм на виході

± 4 мА

Похибка вимірювання струму

± 2,5%

Струм короткого замикання

23 мА дій. AC / ± 20 мА DC

Живлення

200–260 В, 50 / 60 Гц
100–130 В, 50 / 60 Гц (із зовнішнім автотрансформатором – опція)

Споживана потужність

1380 ВА
2650 ВА (за КЗ)

Габаритні розміри (Ш x В x Г)

506 x 258 x 319 мм (блок управління)
1433 мм / Ø 473 мм (в/в блок)

Маса

17 кг (блок управління)
83 кг (в/в блок)
