PGK 260 HB – установка високовольтна випробувальна
- Особливості
- Характеристики
Установка PGK 260 HB призначена для випробування кабелів із паперово-олійною ізоляцією, кабельної оболонки та електроустаткування підвищеною постійною напругою до 260 кВ або змінною напругою до 190 кВ.
Отримати комерційну пропозицію
Особливості
- Плавне регулювання вихідної напруги
- Високовольтний трансформатор з олійною ізоляцією
- Контроль напруги за допомогою кіловольтметра з двома вимірювальними діапазонами
- Контроль струму за допомогою амперметра з 3 вимірювальними діапазонами
- Захист від перегріву
- Електрична безпека відповідає EN 50191
- Конструкція, що складається з двох частин, зручна для користувача та не потребує обслуговування

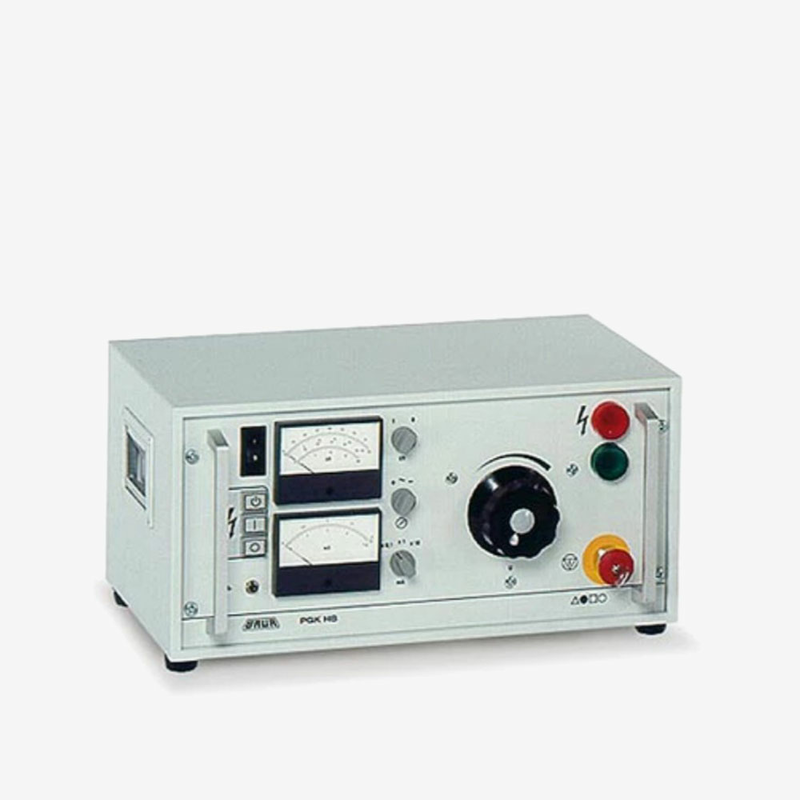

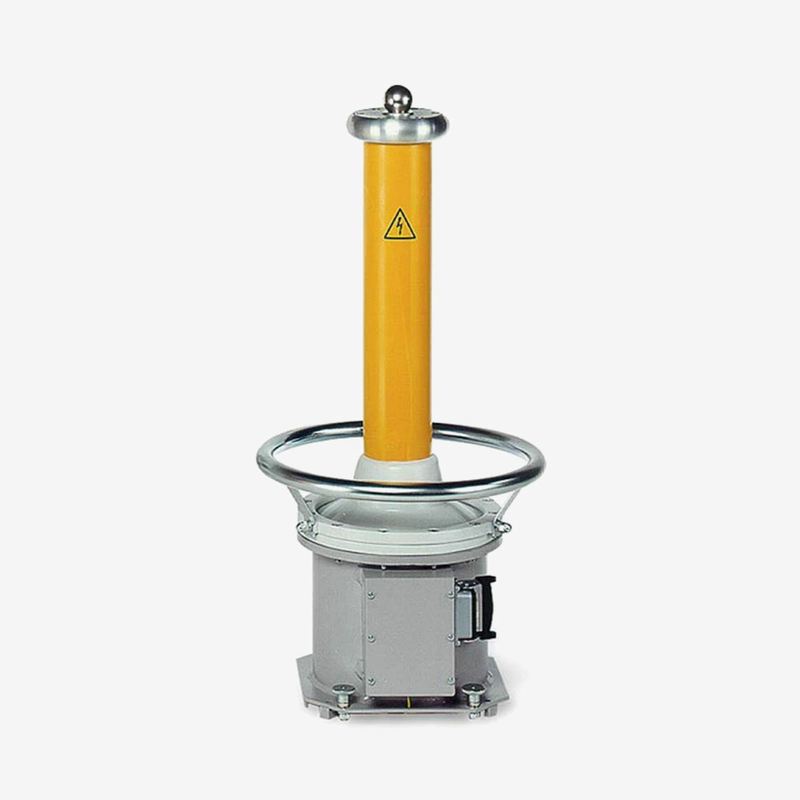

PGK 260 HB складається з блоку управління та високовольтного блоку. У блоці управління зібрано всі відповідні елементи, що дає змогу управляти процесом випробування з безпечної відстані. Залежно від режиму експлуатації у високовольтному блоці використовується дільник напруги або випрямляч. Полярність випробувальної напруги постійного струму може бути змінена шляхом зміни полярності випрямляча високовольтного блоку.
Установка PGK 260 HB призначена для випробування кабелів із паперово-олійною ізоляцією, кабельної оболонки та електроустаткування підвищеною постійною напругою до 260 кВ або змінною напругою до 190 кВ.
Отримати комерційну пропозицію
|
Параметр
|
Значення
|
|
Змінна напруга на виході
|
0–190 кВдій.
|
|
Постійна напруга на виході
|
Від 0 до ± 260 кВ
|
|
Похибка вимірювання напруги
|
± 2,5%
|
|
Змінний струм на виході
|
9 мА дій.
|
|
Постійний струм на виході
|
± 4 мА
|
|
Похибка вимірювання струму
|
± 2,5%
|
|
Струм короткого замикання
|
20 мА дій. AC / ± 20 мА DC
|
|
Живлення
|
200–260 В, 50 / 60 Гц
100–130 В, 50 / 60 Гц (із зовнішнім автотрансформатором – опція)
|
|
Споживана потужність
|
2,6 кВА
5,0 кВА (за КЗ)
|
|
Габаритні розміри (Ш x В x Г)
|
506 x 258 x 319 мм (блок управління)
2055 мм / Ø 1265 мм (в/в блок)
|
|
Маса
|
19 кг (блок управління)
280 кг (в/в блок)
|
