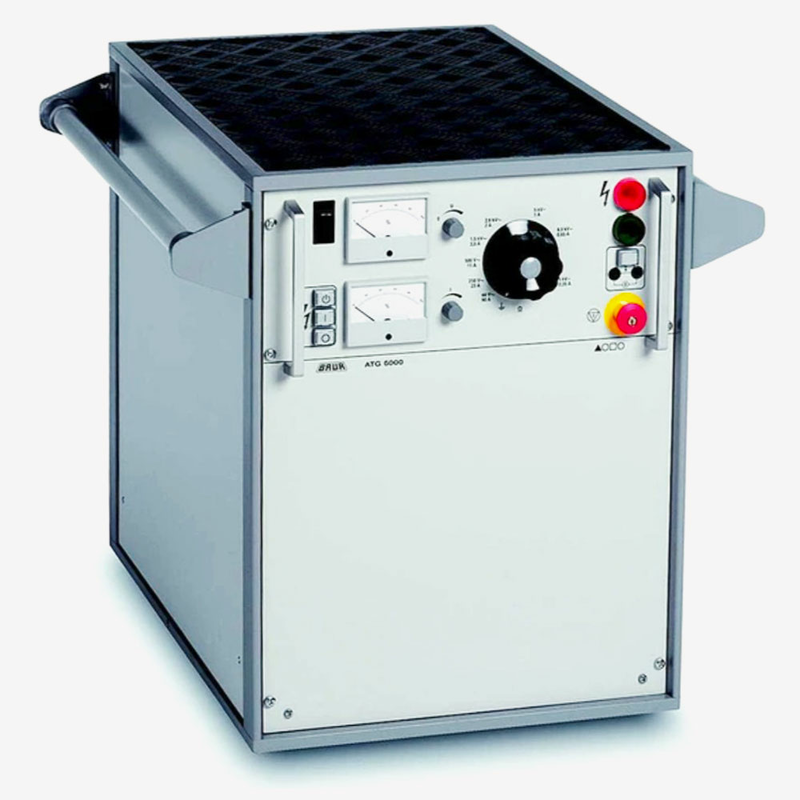

ATG 6000 – трансформатор пропалювання ізоляції

  • Особливості
  • Характеристики

Трансформатор ATG 6000 призначений для зниження імпедансу в місці пошкодження кабелю в низько- й середньовольтних мережах. Дозволяє перетворити високоомні запливаючі пошкодження кабелю, що мають складну локалізацію, в низькоомні, які згодом можуть бути легко локалізовані за допомогою методу імпульсної рефлектометрії.

Отримати комерційну пропозицію

Особливості

  • Напруга пропалювання до 15 кВ DC
  • Вихідний струм до 90 A (дійсн.)
  • Максимальна споживана потужність 5750 ВА
  • Оптимальна адаптація вихідної напруги за шістьма ступенями
  • Діапазони вихідної напруги з можливістю перемикання навіть за повного навантаження
  • Автоматичне відключення під час перегріву
  • Автоматичне аварійне сповіщення під час перегріву
  • Автоматичний розрядний пристрій
  • Блокування увімкнення у разі високої напруги
  • Пристрій безпеки DIN EN 50191
  • Контактний роз’єм для підключення зовнішнього аварійного блоку з аварійним вимкненням і сигнальними лампами
  • Можливість підключення зовнішнього вимірювача опору
  • Доступний у вигляді автономного приладу або модуля, вмонтовуваного в системі BAUR для пошуку пошкоджень у кабельних мережах

Захищений від коротких замикань трансформатор потужністю 5750 ВА з підвищеним розсіюванням видає максимальну напругу 15 кВ DC і повністю монтується в 19-дюймовий корпус. Вихідна напруга змінюється за шістьма ступенями, з можливістю перемикання навіть під навантаженням. Це дає можливість індивідуально адаптувати вихідну напругу відповідно до конкретного пошкодження кабелю. Додатково в кожному ступені струм і напруга можуть обмежуватися незалежно один від одного за допомогою реостату.

За допомогою зовнішнього вимірювача опору, що підключається до трансформатора ATG 6000, можна виміряти опір у місці дефекту після пропалювання й оцінити необхідність додаткового пропалювання.

Трансформатор ATG 6000 призначений для зниження імпедансу в місці пошкодження кабелю в низько- й середньовольтних мережах. Дозволяє перетворити високоомні запливаючі пошкодження кабелю, що мають складну локалізацію, в низькоомні, які згодом можуть бути легко локалізовані за допомогою методу імпульсної рефлектометрії.

Отримати комерційну пропозицію

Параметр

Значення

Вхідна напруга

200–260 В, 50 / 60 Гц
100–130 В, 50 / 60 Гц (із зовнішнім автотрансформатором – опція)

Максимальна споживана потужність

5 750 ВА (у разі КЗ)

Вихідний змінний струм

90 Aдійсн. за 60 В АС
23 Aдійсн. за 230 В АС
11 Aдійсн. за 500 В АС
3,5 Aдійсн. за 1,5 кВ АС
2,0 Aдійсн. за 2,6 кВ АС

Вихідний постійний струм

1,0 А за 5,0 кВ DC
0,65 А за 8,5 кВ DC
0,35 А за 15,0 кВ DC

Ємність навантаження

14 мкФ

Вихідна постійна напруга

15 кВ

Внутрішній опір розряду

15 кОм

Габаритні розміри (Ш x В x Г)

519 x 656 x 400 мм

Маса

92 кг
