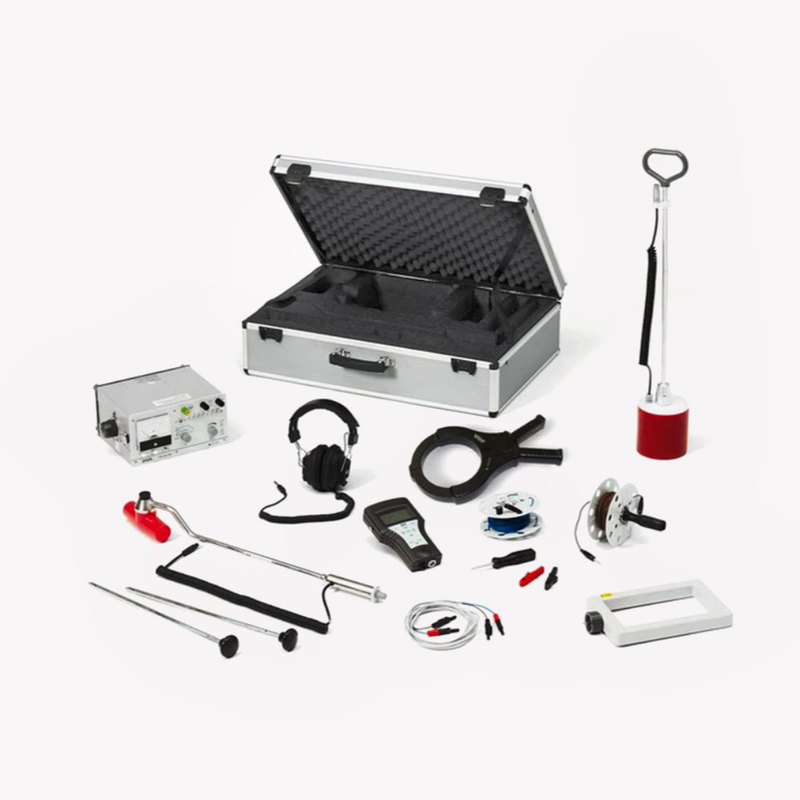

Locator Set – система локалізації підземних комунікацій і місць пошкоджень кабельних ліній
  • Особливості
  • Характеристики

Система Locator Set призначена для точного визначення місць пошкодження й розташування підземних кабелів і трасування металевих газових та водопровідних труб. З широким спектром різноманітних додаткових аксесуарів Locator Set стає універсальною та незамінною системою при обслуговуванні електричних мереж, промислових та комунальних систем водопостачання.

Отримати комерційну пропозицію

Особливості

Система Locator Set застосовується для вирішення таких завдань:

  • точна локалізація несправностей кабелів із використанням ефекту скручування (Twist method), який реалізується за допомогою потужного радіочастотного генератора TG 20/50
  • трасування кабелів та металевих газових і водопровідних труб
  • оцінювання глибини залягання кабелів і металевих труб
  • ідентифікація кабелів
  • детектування кабелів, що перебувають під напругою
  • локалізація кабелів і місць їх з’єднань

Система Locator Set призначена для точного визначення місць пошкодження й розташування підземних кабелів і трасування металевих газових та водопровідних труб. З широким спектром різноманітних додаткових аксесуарів Locator Set стає універсальною та незамінною системою при обслуговуванні електричних мереж, промислових та комунальних систем водопостачання.

Отримати комерційну пропозицію

Передавач звукової частоти TG 20/50

Вихідна потужність

- у мережевому режимі

- в акумуляторному режимі


0–50 ВА
0–20 ВА

Максимальний вихідний струм

8 А

Частота (дві частоти, що перемикаються)

2 кГц ± 0,1% (коеф. нелінійних спотворень ≤ 1,5% за 4 ВА)
10 кГц ± 0,1% (коеф. нелінійних спотворень ≤ 3% за 4 ВА)

Вихідний імпеданс

1 / 3 / 10 / 30 / 100 / 300 / 1 000 Ом
(автоматична або ручна адаптація)

Зарядний пристрій (вбудований)

Захист від надмірного заряджання – у разі підключення до мережі акумулятор заряджається в будь-якому режимі роботи

Захист від глибокого розряджання

Вимкнення приладу у разі глибокого розряджання акумулятора

Тривалість роботи від акумулятора

2,5 ч за 20 ВА

Мережева напруга

110–120 В, ± 10%, 50 / 60 Гц
220–230 В, ± 10%, 50 / 60 Гц
240 В, ± 10%, 50 / 60 Гц

Вбудований акумулятор

12 В, 9,5 Ач

Живлення від зовнішнього джерела

12–24 В DC
(захист від неправильної полярності)

Габаритні розміри (Ш x В x Г)

290 × 130 × 250 мм

Маса

9,5 кг

Універсальний локатор UL 30

Частоти для пошукової котушки

2 / 10 кГц / на запит

Пасивний прийом

50 / 60 Гц

Чутливість

< 10 нА

Фільтр

Цифровий

Підсилення

> 120 дБ, регульоване

Вихід для навушників

Трипільне гніздо, 6,3 мм

Живлення

Чотири батареї на 1,5 В (IEC LR 6)

Тривалість роботи

40 годин

Клас захисту

IP 54

Маса

550 г
