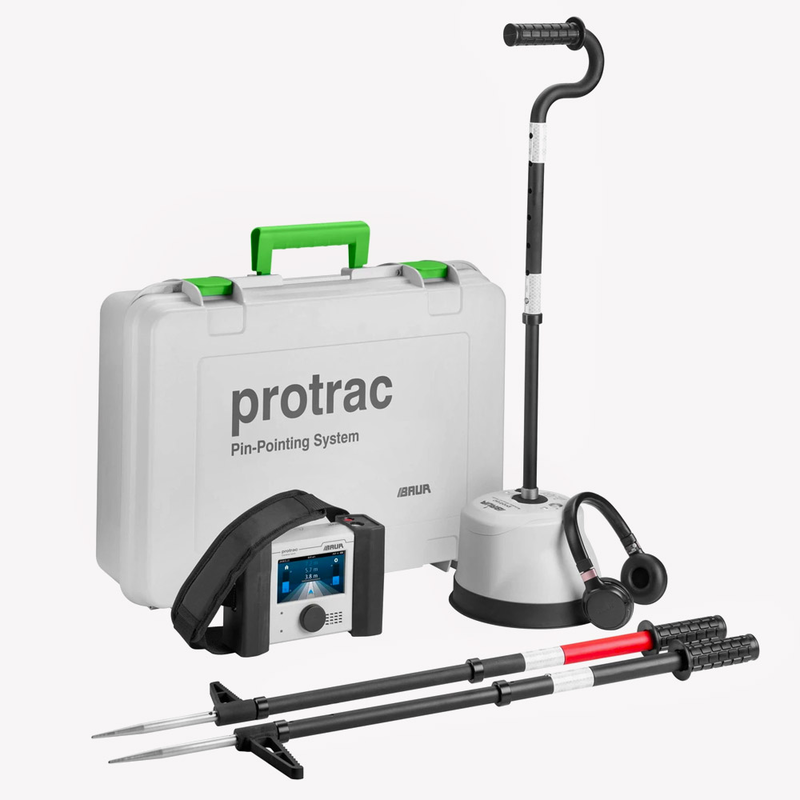

protrac – система для точної локалізації місць пошкоджень кабелю
  • Особливості
  • Характеристики

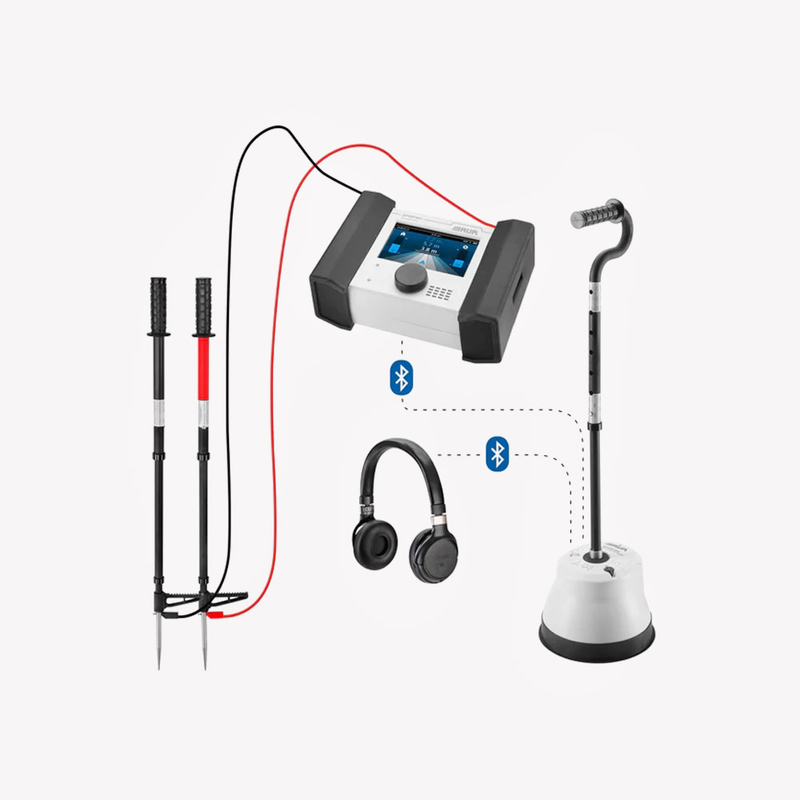

protrac призначений для точної локалізації пошкоджень кабелю й кабельної оболонки. Це єдина універсальна система, що поєднує в собі акустичний і електромагнітний методи точної локалізації ушкоджень та функцію визначення місць ушкоджень кабельної оболонки. Нова двоступенева технологія оброблення сигналу дозволяє досягати високої чутливості, точності й максимального придушення сторонніх шумів. Отримані дані через Bluetooth передаються в навушники та блок управління CU. Параметри вимірювання автоматично встановлюються залежно від зовнішніх умов. Працювати з системою protrac надзвичайно просто й зручно, оскільки блок управління, підлоговий мікрофон і навушники мають бездротове з’єднання через Bluetooth (відстань між блоком управління й підлоговим мікрофоном може становити до 40 м).

Отримати комерційну пропозицію

Особливості

  • Точна локалізація місць пошкодження кабелю за допомогою акустичних і електромагнітних сигналів
  • Точна локалізація місць пошкодження кабельної оболонки й замикання на землю методом крокової напруги
  • Усі компоненти системи зв’язуються між собою через Bluetooth®
  • Максимальна відстань між блоком управління й наземним мікрофоном може досягати 40 м
  • Живлення за допомогою акумуляторів або батарей
  • Можливість використання без навушників завдяки інтегрованому в блок управління динаміку
  • Точне переміщення вправо-вліво та індикація напрямку до місця пошкодження у тривимірному відображенні
  • Розрахунок та індикація відстані до пошкодження, а також результатів попередніх вимірювань у режимі реального часу
  • Двоступінчасте саморегульоване придушення стороннього шуму ANS (Adaptive Noise Suppression)
  • Конструкція наземного мікрофона, що гасить сторонні шуми
  • Можливість однозначно відрізнити шум пробою в місці пошкодження шумів ударних імпульсів системи визначення місць пошкоджень кабелю

protrac призначений для точної локалізації пошкоджень кабелю й кабельної оболонки. Це єдина універсальна система, що поєднує в собі акустичний і електромагнітний методи точної локалізації ушкоджень та функцію визначення місць ушкоджень кабельної оболонки. Нова двоступенева технологія оброблення сигналу дозволяє досягати високої чутливості, точності й максимального придушення сторонніх шумів. Отримані дані через Bluetooth передаються в навушники та блок управління CU. Параметри вимірювання автоматично встановлюються залежно від зовнішніх умов. Працювати з системою protrac надзвичайно просто й зручно, оскільки блок управління, підлоговий мікрофон і навушники мають бездротове з’єднання через Bluetooth (відстань між блоком управління й підлоговим мікрофоном може становити до 40 м).

Отримати комерційну пропозицію

Точна локалізація за допомогою акустичного й електромагнітного сигналів

Фільтр

ANS (саморегульоване придушення шуму)

Посилення акустичного сигналу

Автоматично / вручну, 0–34 дБ

Посилення електромагнітного сигналу

Автоматично / вручну, 0–50 дБ

Вимірювальний діапазон часу проходження сигналу

0–100 мс (прибл. 50 м за v = 500 м/с)

Роздільна здатність

21 мкс (прибл. 0,1 м за v = 500 м/с)

Акустичний діапазон

1 Гц – 2 кГц

Відображення відстані

У мілісекундах, метрах чи футах

Із зазначенням колишніх значень

Індикація «вправо-вліво»

Так

Пошук ушкоджень кабельної оболонки

Діапазон вимірювань

1 мкВ – 220 В

Придушення перешкод

50 / 60 Гц, 16 2/3 Гц, DC

Корекція нуля

Автоматична

Щупи для методу крокової напруги SVP:

Довжина

Висувні, прибл. 580–1100 мм

Вага одного щупа

Прибл. 0,9 кг

Загальні дані

Зарядний пристрій для акумулятора

- електроживлення

- вихідна напруга


100–240 В, 50 / 60 Гц
5–14,4 В пост. струму; 1 А ± 100 мА

Безпека / охорона праці

Обмеження гучності до 85 дБ(А)

Температура навколишнього середовища (робоча)

Від -20 до +60°C

Температура зберігання

Від -20 до +70°C

Відносна вологість повітря

Без конденсації вологи

Безпека та ЕМС

Відповідає Директиві ЕС (знак «СЕ»)
за НВО (2014/35/ЕС)
та Директиві з ЕМС (2014/30/ЕС)

Наземний мікрофон AGP

Передача даних

Bluetooth®

Діапазон

40 м

Електроживлення

- робота від акумуляторних батарей

- робота від батарей


Шість акумуляторів NiMH Mignon на 1,2 В IEC LR6

Шість лужних елементів на 1,5 В IEC LR6

Тривалість роботи від акумуляторів чи батарей

Прибл. 16 ч

Час заряджання

Прибл. 3,5 ч

Ступінь захисту

IP 65

Габаритні розміри (Ш x В x Г)

Ø 225 x 146 мм

Маса

Прибл. 2,6 кг (без ручки)

Прибл. 3,2 кг (з ручкою)

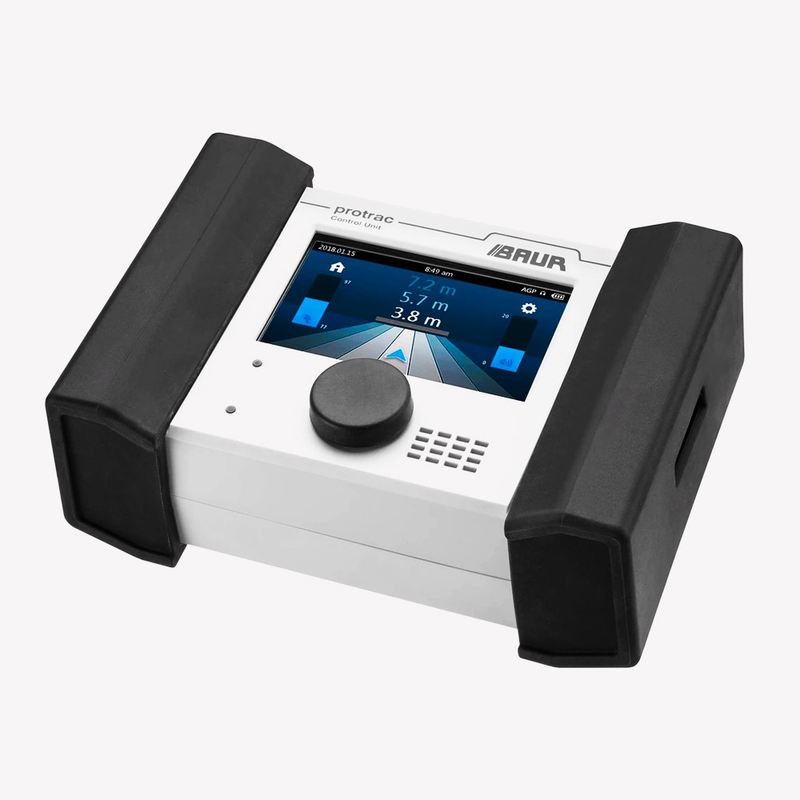

Блок управління CU

Мови інтерфейсу користувача

Англійська, китайська, німецька,

французька, грецька, італійська,

голландська, норвезька, польська,

португальська, російська, сербська

(латиниця), іспанська, чеська, угорська

Динамік

3 Вт

Дисплей

Кольоровий трансмісивний TFT-дисплей

Розміри екрану

4,3 дюйма, 480 x 272 пікселі

Яскравість

800 кд/м²

Сенсорний екран

Ємнісний, допускає роботу в рукавичках

Робота від акумуляторних батарей

Вісім акумуляторів NiMH Mignon на 1,2 В IEC LR6

Робота від батарей

Вісім лужних елементів на 1,5 В IEC LR6

Тривалість роботи від акумуляторів чи батарей

Прибл. 6 год

Час заряджання

Прибл. 3,5 год

Ступінь захисту

IP 54

Габаритні розміри (Ш x В x Г)

205 x 143 x 69 мм

Маса

Прибл. 1,1 кг
