shirla – прилад для випробувань кабельної оболонки та локалізації пошкоджень
- Особливості
- Характеристики

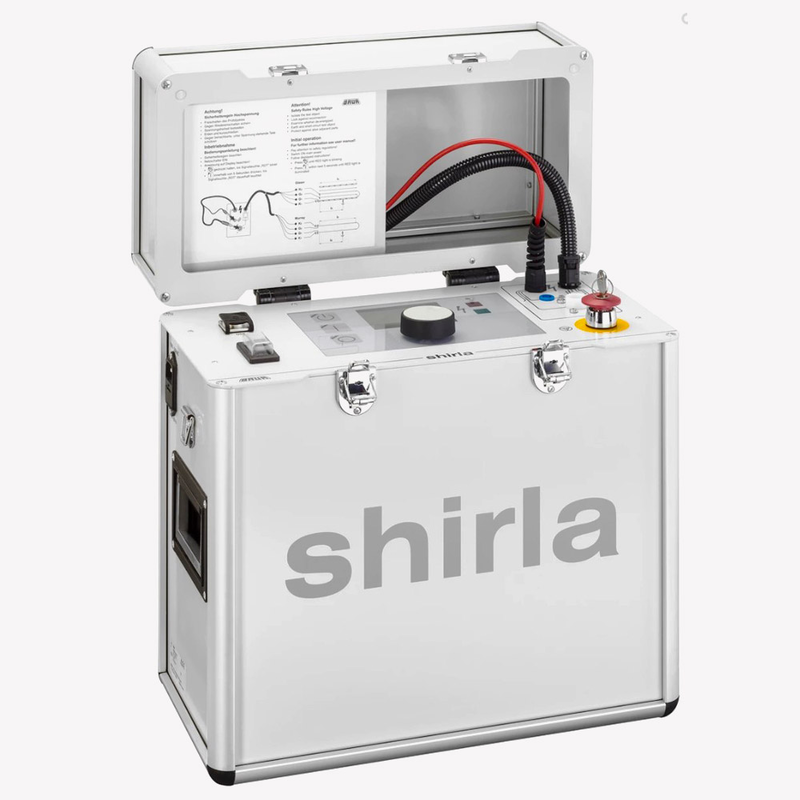

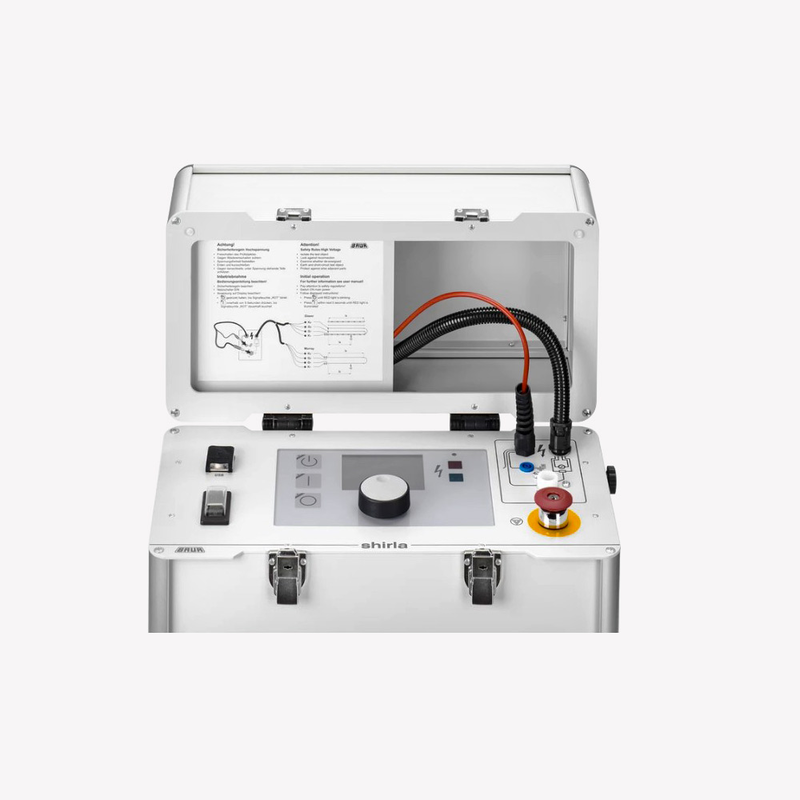

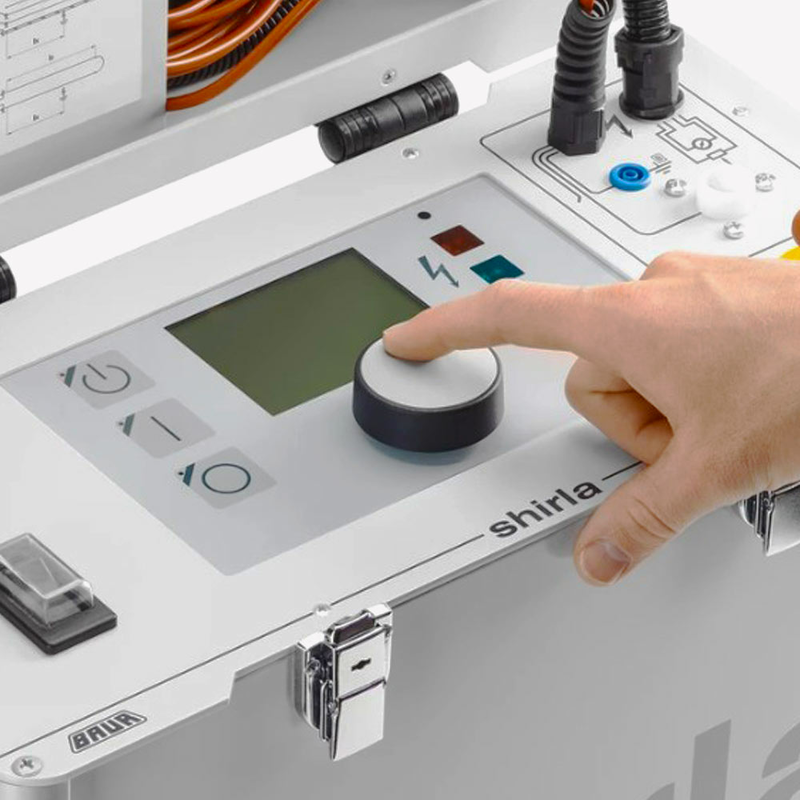

shirla використовується для випробувань кабелів і кабельної оболонки, а також для попередньої та точної локалізації пошкоджень оболонки й пошкоджень із замиканням на землю.
Попередня локалізація заснована на принципі вимірювального мосту за методом Мюррея та Глейзера. Вимірювальний міст був спеціально параметризований для силових кабелів, проте може бути використаний для попередньої локалізації пошкоджень кабелів керівних і освітлювальних ліній. Коригування нуля та оцінювання результатів виконуються автоматично. Відстань до дефекту відображається за метри. Можливе введення різних секцій кабелю, що дозволяє збільшити точність вимірювання. Для точної локалізації система shirla генерує імпульсну напругу, що дозволяє використовувати метод крокової напруги. За допомогою комплекту «Крокова напруга» системи для точної локалізації місць пошкоджень кабелю protrac® можна швидко й точно визначити місце пошкодження кабельної оболонки та інші пошкодження із замиканням на землю.
Отримати комерційну пропозицію
Особливості
- Випробування кабелів і кабельної оболонки постійною напругою до 10 кВ
- Попередня локалізація за допомогою вимірювального моста опору з високою роздільною здатністю
- Попередня локалізація пошкоджень кабельної оболонки й пошкоджень кабелю із замиканням на землю за допомогою вимірювального моста
- Метод крокової напруги для точної локалізації місць пошкодження кабельної оболонки
- Плавне регулювання напруги
- Регульоване обмеження струму й напруги
- Автоматичні програми вимірювання та створення звітів
- Автоматичний експорт звітів на USB-флеш-накопичувач
- Вбудований розрядний пристрій
- Роз’єм для зовнішнього блоку аварійного вимкнення відповідно до стандарту EN 50191
shirla використовується для випробувань кабелів і кабельної оболонки, а також для попередньої та точної локалізації пошкоджень оболонки й пошкоджень із замиканням на землю.
Попередня локалізація заснована на принципі вимірювального мосту за методом Мюррея та Глейзера. Вимірювальний міст був спеціально параметризований для силових кабелів, проте може бути використаний для попередньої локалізації пошкоджень кабелів керівних і освітлювальних ліній. Коригування нуля та оцінювання результатів виконуються автоматично. Відстань до дефекту відображається за метри. Можливе введення різних секцій кабелю, що дозволяє збільшити точність вимірювання. Для точної локалізації система shirla генерує імпульсну напругу, що дозволяє використовувати метод крокової напруги. За допомогою комплекту «Крокова напруга» системи для точної локалізації місць пошкоджень кабелю protrac® можна швидко й точно визначити місце пошкодження кабельної оболонки та інші пошкодження із замиканням на землю.
Отримати комерційну пропозицію
|
Випробування кабелю й кабельної оболонки
|
|
Постійна напруга
|
0–10 кВ
|
|
Вихідний струм
|
10 мА за 5 кВ DC
5 мА за 10 кВ DC
|
|
Дискретність
|
1 мкА
|
|
Похибка
|
± 10 мкА
|
|
Вимірювання опору ізоляції
|
Від 0,01 МОм до 1 ГОм
|
|
Вимірювальний міст (попередня локалізація пошкоджень кабельної оболонки й пошкоджень кабелю із замиканням на землю)
|
|
Метод вимірювання
|
Мостове (чотирипровідна схема) вимірювання за Мюрреєм або Глейзером
|
|
Вихідна напруга
|
100 В – 10 кВ DC
|
|
Максимальний вихідний струм
|
50 мА
|
|
Відносна похибка вимірювання
|
± 0,1%
|
|
Кількість введених секцій кабелю
|
50
|
|
Метод крокової напруги (точна локалізація місць ушкодження кабельної оболонки)
|
|
Імпульсна напруга
|
100 В – 10 кВ
(вибір із чотирьох послідовностей імпульсів)
|
|
Максимальний вихідний струм
|
700 мА
|
|
Основні параметри
|
|
Дисплей
|
РК-дисплей із фоновим підсвічуванням, 320 х 240, автоматичне регулювання яскравості
|
|
Створення звітів
|
Індикація на дисплеї;
автоматичний експорт через порт USB (USB 2.0)
|
|
Формат експорту даних
|
Текстовий файл, двома мовами: англійською та німецькою
|
|
Живлення:
- мережева напруга
- акумулятор
|
100–240 В, 50 / 60 Гц
12 В DC, 3,4 Ач
|
|
Максимальна споживана потужність
|
200 ВА
|
|
Максимальна розрядна ємність
|
25 мкФ
|
|
Клас захисту
|
IP 54 (у закритому стані)
|
|
Габаритні розміри (Ш x В x Г)
|
440 x 490 x 220 мм
|
|
Маса
|
20 кг (зі складниками)
|
