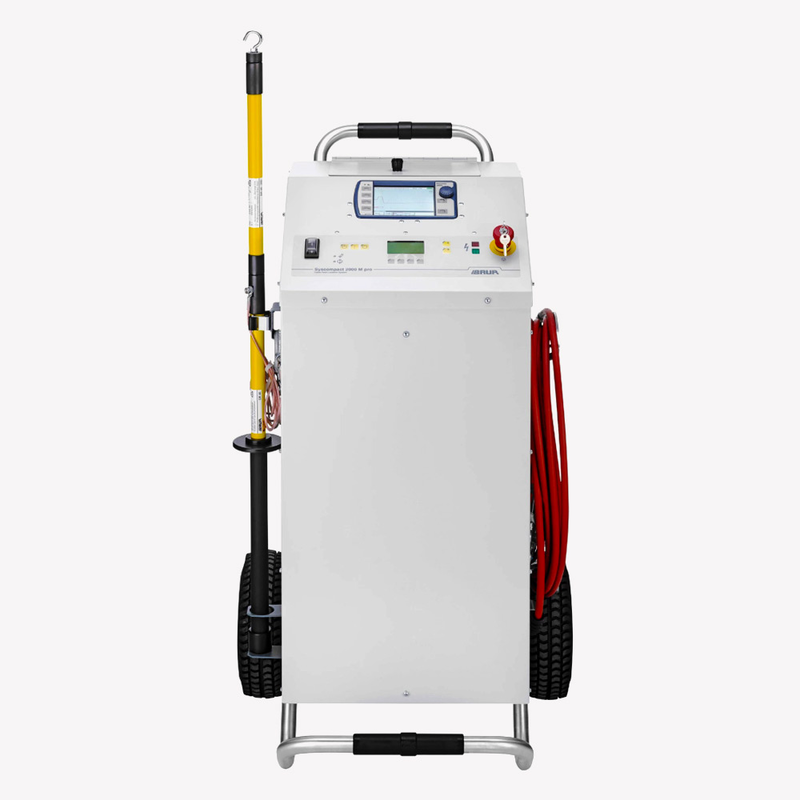

Syscompact 2000 M pro – портативна система пошуку пошкоджень кабелю
- Особливості
- Характеристики
Система Syscompact 2000 M pro призначена для визначення місць пошкодження й випробування низько- та середньовольтних кабельних ліній довжиною до 65 км.
Отримати комерційну пропозицію
Особливості
- Методи попередньої локалізації: метод імпульсної рефлектометрії TDR, метод вторинного імпульсу / мультиімпульсний метод SIM / MIM, метод імпульсного струму ICM
- Два діапазони імпульсної напруги: 8 і 16 кВ
- Автоматичний режим імпульсної напруги або ручне спрацьовування
- Швидка послідовність імпульсів до 20 імп./хв
- Імпульсна енергія до 1024 Дж
- Випробування постійною напругою до 16 кВ
- Визначення місць пошкодження низько- й середньовольтних кабелів довжиною до 65 км
- Легка, компактна й мобільна
- Для транспортування не потрібен спеціальний автомобіль
- Захист від перенапруги
- Моніторинг робочого заземлення
- Просте управління за допомогою меню різними мовами
- Простота у використанні завдяки ергономічній конструкції
Інтегрований генератор імпульсної напруги з двома програмованими діапазонами напруги та імпульсний рефлектометр IRG 2000 дозволяють надійно визначати місця низькоомних, високоомних і запливаючих пошкоджень кабелю. Генератор імпульсної напруги має автоматичний акустичний режим із регульованою послідовністю імпульсів до 20 імп./хв. Завдяки простій системі меню та інтегрованим методам ЗМЗ визначення місць пошкоджень кабелю за допомогою системи Syscompact 2000 M pro виконується швидко, просто й точно.

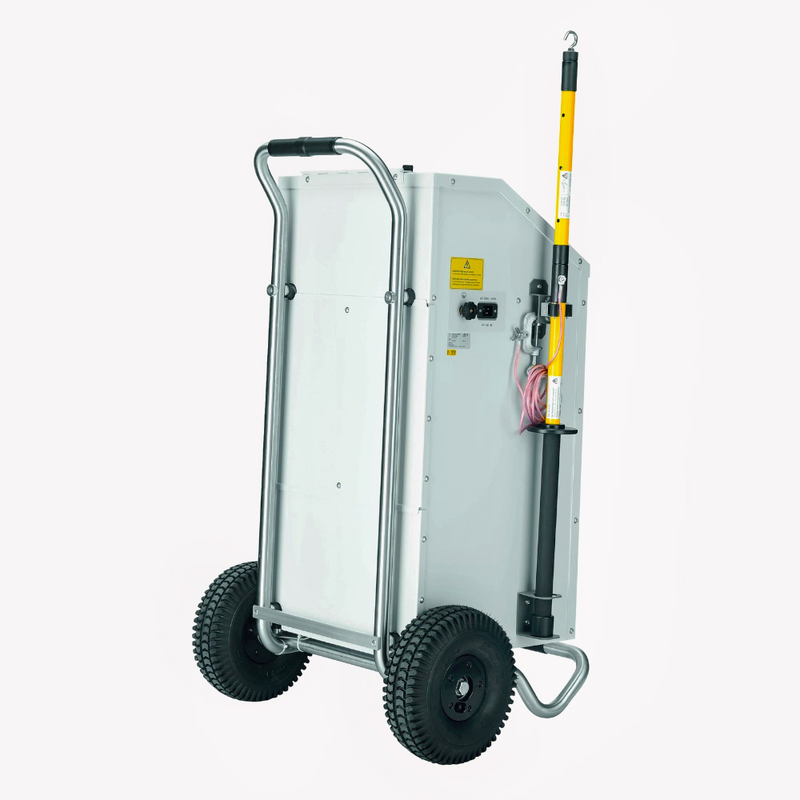

Система Syscompact 2000 M pro легка, зручна та захищена від атмосферних впливів (водяних бризок і пилу), що робить її ідеальною для роботи в польових умовах. Ручка й великі колеса забезпечують зручне транспортування системи незалежно від наявності іншого транспорту.
Система Syscompact 2000 M pro призначена для визначення місць пошкодження й випробування низько- та середньовольтних кабельних ліній довжиною до 65 км.
Отримати комерційну пропозицію
|
Генератор імпульсної напруги
|
|
Діапазони імпульсної напруги
|
8 / 16 кВ
|
|
Імпульсна енергія
|
1 024 Дж
|
|
Послідовність імпульсів
|
1–20 імпульсів за хвилину, одиничний імпульс
|
|
Постійна напруга
|
16 кВ
|
|
Дисплей
|
РК-дисплей із фоновим підсвічуванням, 160 х 80
|
|
Мови інтерфейсу користувача
|
Німецька, англійська, польська, португальська, російська
|
|
Імпульсний рефлектометр IRG 2000
|
|
Імпульсна напруга
|
10–60 В
|
|
Ширина імпульсу
|
40 нс – 10 мкс
|
|
Електрична міцність до
|
400 В, 50/60 Гц
|
|
Вихідний імпеданс
|
10–250 Ом
|
|
Посилення вхідного сигналу
|
0–60 дБ
|
|
Діапазон вимірювань
|
0–65 км (за v/2 = 80 м/мкс)
|
|
Похибка
|
± 0,2%
|
|
Частота дискретизації
|
200 МГц (5 нс)
|
|
Роздільна здатність
|
0,4 м (за v/2 = 80 м/мкс)
|
|
Швидкість поширення (v/2), регулюється
|
50–150 м/мкс
|
|
Дисплей
|
6-дюймовий РК-дисплей, 320 x 240
|
|
Мови інтерфейсу користувача
|
Німецька, англійська, французька, італійська, голландська, польська, португальська, російська, іспанська
|
|
Основні параметри
|
|
Живлення
|
100–240 В, 50 / 60 Гц
|
|
Максимальна споживана потужність
|
1,5 кВА
|
|
Клас захисту
|
IP 42
|
|
Габаритні розміри (Ш x В x Г)
|
680 x 1160 x 670 мм (включно з транспортувальною ручкою та колесами)
|
|
Маса
|
90 кг
|
