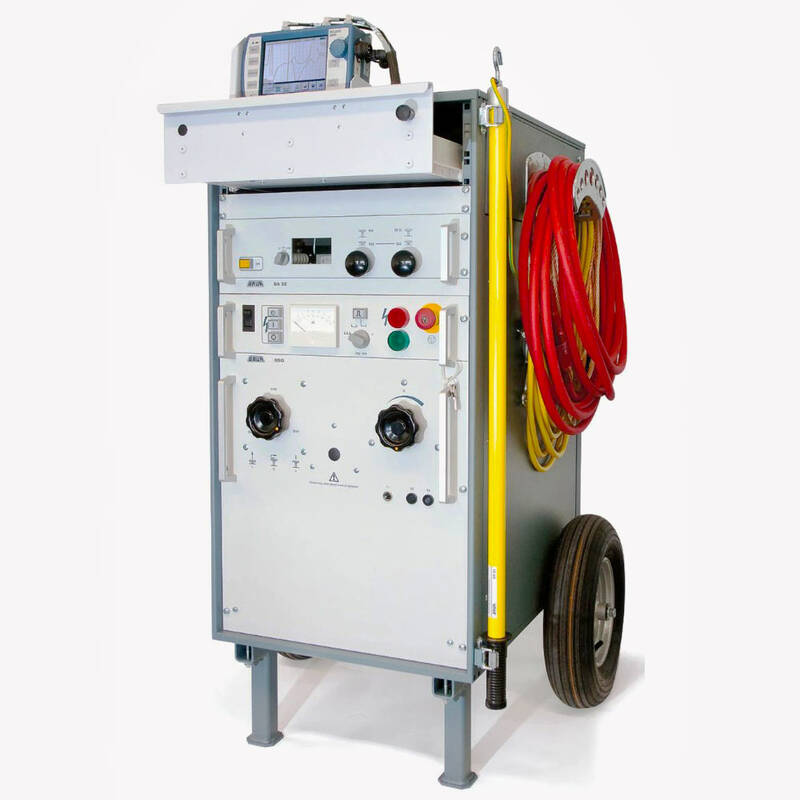

Syscompact 2000 portable – портативна система пошуку пошкоджень кабелю
- Особливості
- Характеристики
Syscompact 2000 portable являє собою портативну систему, призначену для визначення точного розташування пошкоджень у низько- й середньовольтних кабелях.
Отримати комерційну пропозицію
Особливості
- Метод імпульсної рефлектометрії (TDR)
- Метод вторинного імпульсу / мультиімпульсний метод (SIM / MIM)
- SIM / MIM у режимі постійного струму (SIM/MIM DC)
- Імпульсний струмовий метод (ICM)
- Безступінчасте регулювання випробувальної напруги в діапазоні від 0 до 32 кВ
- Енергія імпульсу до 1100 Дж (як опція до 2100 Дж)
- Просте передавання даних на ПК
- Компактне конструктивне виконання
- Акустична локація пошкоджень кабелю зі вбудованими функціями вимірювання часу проходження сигналу та визначення місцезнаходження пошкодження між двома кабельними колодязями з універсальним приймачем UL 30 і підлоговим мікрофоном BM 30
- Локація траси й визначення глибини залягання кабелю за допомогою універсального приймача UL 30, генератора звукових частот TG і пошукового стрижня SP 30
- Локалізація дефектів кабельної оболонки за допомогою універсального приймача UL 30 і комплекту аксесуарів
Syscompact 2000 portable являє собою портативну систему, призначену для визначення точного розташування пошкоджень у низько- й середньовольтних кабелях.
Отримати комерційну пропозицію
|
Генератор імпульсної напруги SSG
|
|
Вихідна напруга
|
8 / 16 / 32 кВ
|
|
Енергія імпульсу:
- SSG 1100
- SSG 1500 (опція)
- SSG 2100 (опція)
|
1100 Дж
1500 Дж
2100 Дж
|
|
Послідовність імпульсів:
- SSG 1100
- SSG 1500 (опція)
|
Одиночний, 10 або 20 імпульсів за хвилину
20 або 30 імпульсів за хвилину
|
|
Постійна напруга
|
32 кВ
|
|
Максимальний вихідний струм DC:
- SSG 1100
- SSG 1500 / SSG 2100
|
560 мА
850 мА
|
|
Імпульсний рефлектометр IRG 2000
|
|
Вихідна напруга
|
10–60 В
|
|
Тривалість імпульсу
|
40 нс – 10 мкс
|
|
Електрична стійкість
|
400 В АС
|
|
Вихідний імпеданс
|
10–250 Ом
|
|
Посилення вхідного сигналу
|
0–60 дБ
|
|
Діапазон вимірювань (за v/2 = 80 м/мкс)
|
0–65 км (TDR, SIM / MIM)
0–260 км (ICM)
|
|
Частота дискретизації
|
200 МГц (5 нс)
|
|
Роздільна здатність
|
0,4 м (за v/2 = 80 м/мкс)
|
|
Коефіцієнт укорочення (v/2)
|
50–150 м/мкс
|
|
Об’єм пам’яті
|
100 рефлектограм
|
|
Дисплей
|
6-дюймовий РК-дисплей, 121 x 92 мм, 320 x 240 пікселів
|
|
Основні параметри
|
|
Живлення
|
220–230 В, 50 / 60 Гц
110 / 240 В (опція)
|
|
Габаритні розміри (Ш x В x Г)
|
514 x 790 x 700 мм
|
|
Маса
|
Приблизно 160 кг
|
