Syscompact 2000 – система пошуку пошкоджень кабелю
- Особливості
- Характеристики
Особливості
- Методи попередньої локалізації: метод імпульсної рефлектометрії TDR, метод вторинного імпульсу / мультиімпульсний метод у режимі постійного струму DC-SIM / MIM, метод імпульсного струму ICM
- Три діапазони імпульсної напруги: 8, 16 і 32 кВ
- Автоматичний режим імпульсної напруги та ручне спрацьовування
- Послідовність імпульсів до 20 імп./хв (опція: до 30 імп./хв. із генератором SSG 1500)
- Імпульсна енергія до 1100 Дж (опція: до 2530 Дж або 2660 Дж)
- Метод крокової напруги для точної локалізації місць ушкоджень кабельної оболонки (за допомогою системи protrac®)
- Випробування постійною напругою до 32 кВ
- Точні методи визначення місць пошкоджень для всіх типів пошкоджень і різних кабелів
- Ефективні методи попередньої локалізації кабельних ушкоджень
- Зручність в експлуатації
- Модульна система, що легко розширюється для виконання випробувань і діагностики кабелю

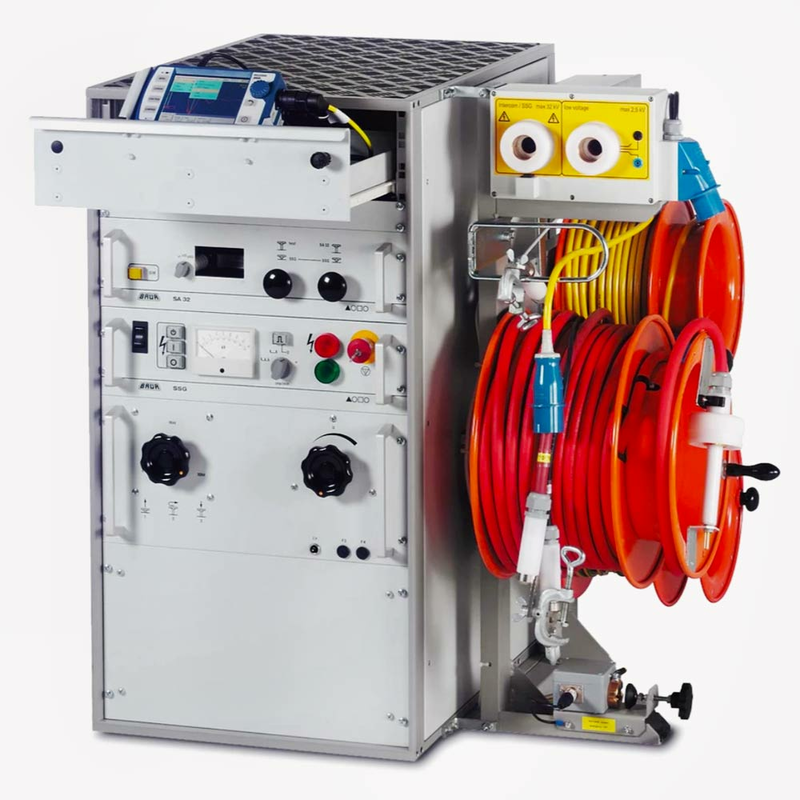

Система може комплектуватися різними генераторами імпульсної напруги SSG 1100, SSG 1500 або SSG 2100. Генератори імпульсної напруги мають автоматичний режим імпульсної напруги й дають змогу використовувати систему Syscompact 2000 для точної локалізації акустичним методом. Завдяки простій системі меню та інтегрованим методам ЗМЗ визначення місць пошкоджень кабелю за допомогою системи Syscompact 2000 виконується швидко, просто й точно.
Завдяки своїй компактній конструкції система Syscompact 2000 зручна для транспортування й може бути розміщена практично в будь-якому автомобілі вантажопідйомністю від 300 до 500 кг.
|
Генератор імпульсної напруги
|
|
Діапазони імпульсної напруги
|
8 / 16 / 32 кВ
|
|
Імпульсна енергія:
- SSG 1100
- SSG 1500 (опція)
- SSG 2100 (опція)
|
1 100 Дж
(1 400 Дж – із SZ 1550, 2 470 Дж – із SZ 2650)
1 540 Дж
(1 460 Дж – із SZ 1550, 2 530 Дж – із SZ 2650)
2 050 Дж
(1 580 Дж – із SZ 1550, 2 660 Дж – із SZ 2650)
|
|
Послідовність імпульсів:
- SSG 1100
- SSG 1500
|
10 або 20 імпульсів за хвилину, одиничний імпульс /
20 або 30 імпульсів за хвилину, одиничний імпульс
|
|
Постійна напруга
|
32 кВ
|
|
Максимальний вихідний струм:
- SSG 1100
- SSG 1500 / SSG 2100
|
560 мА DC (8 кВ)
850 мА DC (8 кВ)
|
|
Імпульсний рефлектометр IRG 2000
|
|
Імпульсна напруга
|
10–60 В
|
|
Імпульсна напруга
|
40 нс – 10 мкс
|
|
Електрична міцність до
|
400 В, 50 / 60 Гц
|
|
Вихідний імпеданс
|
10–250 Ом
|
|
Посилення вхідного сигналу
|
0–60 дБ
|
|
Діапазон вимірювань
|
0–65 км (за v/2 = 80 м/мкс)
|
|
Похибка
|
± 0,2%
|
|
Частота дискретизації
|
200 МГц (5 нс)
|
|
Роздільна здатність
|
0,4 м (за v/2 = 80 м/мкс)
|
|
Швидкість поширення (v/2), регулюється
|
50–150 м/мкс
|
|
Об’єм пам’яті
|
100 вимірювань
|
|
Дисплей
|
6-дюймовый РК-дисплей, 320 x 240
|
|
Мови інтерфейсу користувача
|
Німецька, англійська, французька, італійська, нідерландська, польська, португальська, російська, іспанська
|
|
Основні параметри
|
|
Живлення
|
220–230 В, 50 / 60 Гц
110–120 В, 50 / 60 Гц (із зовнішнім автотрансформатором – опція)
240 В, 50 / 60 Гц (з комплектом для переобладнання під мережну напругу – опція)
|
|
Клас захисту
|
IP 22
|
|
Габаритні розміри (Ш x В x Г)
|
935 x 970 x 775 мм (включно зі стійкою кабельних барабанів KTG M3)
|
|
Маса
|
Від 195 кг (залежно від комплектації)
|
