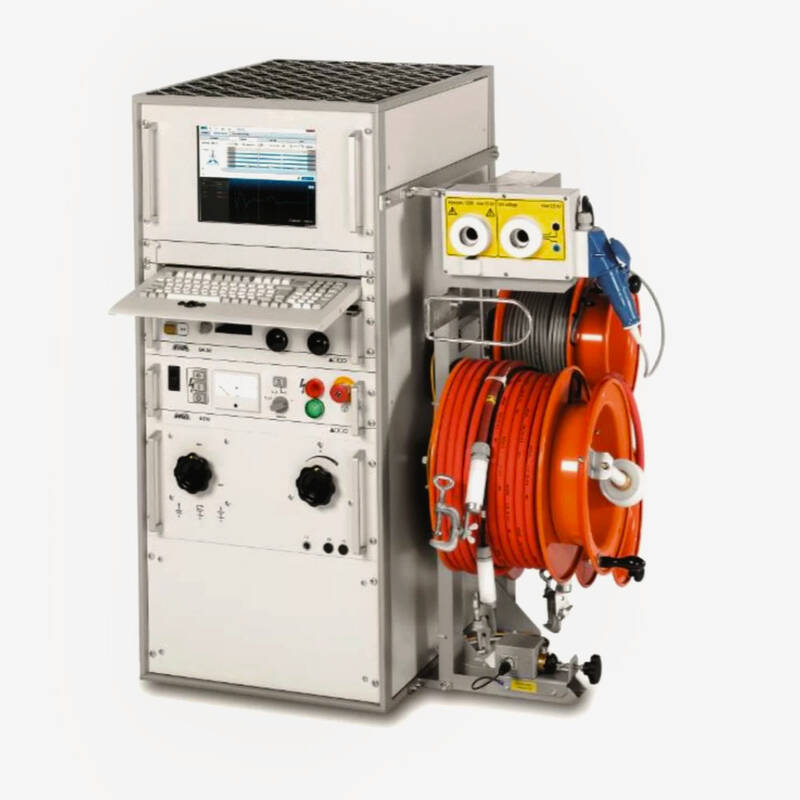

Syscompact 4000 – система пошуку пошкоджень кабелю
- Особливості
- Характеристики
Особливості
- TDR: метод імпульсної рефлектометрії
- Відображення обвідних кривих для запливаючих пошкоджень – дозволяє відстежити й зберегти навіть мінімальні зміни імпедансу
- SIM / MIM: метод вторинного імпульсу / мультиімпульсний метод з імпульсною напругою або в режимі постійної напруги
- ICM: метод імпульсного струму з імпульсною напругою або в режимі постійної напруги
- Режим імпульсної напруги для акустичного методу
- Випробування постійною напругою
- Випробовування кабельної оболонки
- Вимір опору ізоляції до 1000 В (опція)
- Простота управління завдяки інтуїтивній концепції управління
- Інтегровані методи попередньої локалізації ушкоджень, перевірені часом
- Автоматичне розпізнавання кінця кабелю та місця пошкодження
- Динамічне посилення вхідного сигналу
- Автоматичне збереження всіх даних вимірювань
- Число рефлектограм, здатних зберігатися в пам’яті приладу: понад 100 000
- Модульна система, що легко розширюється для виконання випробувань і діагностики кабелю
Завдяки новій концепції управління та інтегрованим методам ЗМЗ визначення місць пошкоджень кабелю за допомогою системи Syscompact 4000 здійснюється швидше й простіше. Потужний промисловий ПК і покращені параметри вимірювання дозволяють точно визначати місця пошкоджень будь-яких типів кабелів.
Система може комплектуватися різними генераторами імпульсної напруги SSG 1100, SSG 1500 або SSG 2100. Генератори імпульсної напруги мають автоматичний режим імпульсної напруги й дозволяють використовувати систему Syscompact 2000 для точної локалізації акустичним методом. Завдяки простій системі меню та інтегрованим методам ЗМЗ визначення місць пошкоджень кабелю за допомогою системи Syscompact 4000 виконується швидко, просто й точно.
Завдяки своїй компактній конструкції система Syscompact 4000 зручна для транспортування й може бути розміщена практично в будь-якому автомобілі вантажопідйомністю від 300 до 500 кг.
|
Генератор імпульсної напруги
|
|
Діапазони імпульсної напруги
|
8 / 16 / 32 кВ
|
|
Імпульсна енергія:
- SSG 1100
- SSG 1500 (опція)
- SSG 2100 (опція)
|
1 100 Дж
(1 400 Дж – із SZ 1550, 2 470 Дж – із SZ 2650)
1 540 Дж
(1 460 Дж – із SZ 1550, 2 530 Дж – із SZ 2650)
2 050 Дж
(1 580 Дж – із SZ 1550, 2 660 Дж – із SZ 2650)
|
|
Послідовність імпульсів:
- SSG 1100
- SSG 1500
|
10 або 20 імпульсів за хвилину, одиничний імпульс /
20 або 30 імпульсів за хвилину, одиничний імпульс
|
|
Постійна напруга
|
32 кВ
|
|
Максимальний вихідний струм:
- SSG 1100
- SSG 1500 / SSG 2100
|
560 мА DC (8 кВ)
850 мА DC (8 кВ)
|
|
Імпульсний рефлектометр IRG 4000
|
|
Імпульсна напруга
|
TDR 20 – 200 В
|
|
Ширина імпульсу
|
20 нс – 1,3 мс
|
|
Електрична міцність до
|
400 В, 50 / 60 Гц
|
|
Вихідний імпеданс
|
8–2 000 Ом
|
|
Посилення вхідного сигналу
|
Динамічний діапазон 107 дБ
(від -63 до +44 дБ)
|
|
Діапазон вимірювань
|
10 м – 1 000 км (за v/2 = 80 м/мкс)
|
|
Відносна похибка вимірювання
|
± 0,1%
|
|
Швидкість передачі даних
|
400 МГц
|
|
Роздільна здатність
|
0,1 м (за v/2 = 80 м/мкс)
|
|
Швидкість розповсюдження (v/2), регулюється
|
20–150 м/мкс
|
|
Режими вимірювання
|
Автоматичний;
диференціальне вимірювання;
розрахунок середнього значення;
безперервне вимірювання;
зупинка після реєстрації зміни;
відображення обвідних кривих для локалізації запливаючих пошкоджень
|
|
Об’єм пам’яті
|
> 100 000 вимірювань
(залежно від ємності жорсткого диска)
|
|
Дисплей
|
TFT- монітор відповідно до комерційної пропозиції
|
|
Мови інтерфейсу користувача
|
Інтерфейс користувача 22 мовами
|
|
Синхронізація даних
|
USB
|
|
Інтерфейс для геоінформаційних систем (опція)
|
Експорт / імпорт даних GIS
|
|
BAUR GeoBase Map (опція)
|
Повноцінна версія
|
|
Основні параметри
|
|
Живлення
|
220–230 В, 50 / 60 Гц
110–120 В, 50 / 60 Гц (із зовнішнім автотрансформатором – опція)
240 В, 50 / 60 Гц (з комплектом для переобладнання під мережну напругу – опція)
|
|
Клас захисту
|
IP 22
|
|
Габаритні розміри (Ш x В x Г)
|
935 x 1145 x 775 мм (включно зі стійкою кабельних барабанів KTG M3)
|
|
Маса
|
Від 195 кг (залежно від комплектації)
|
