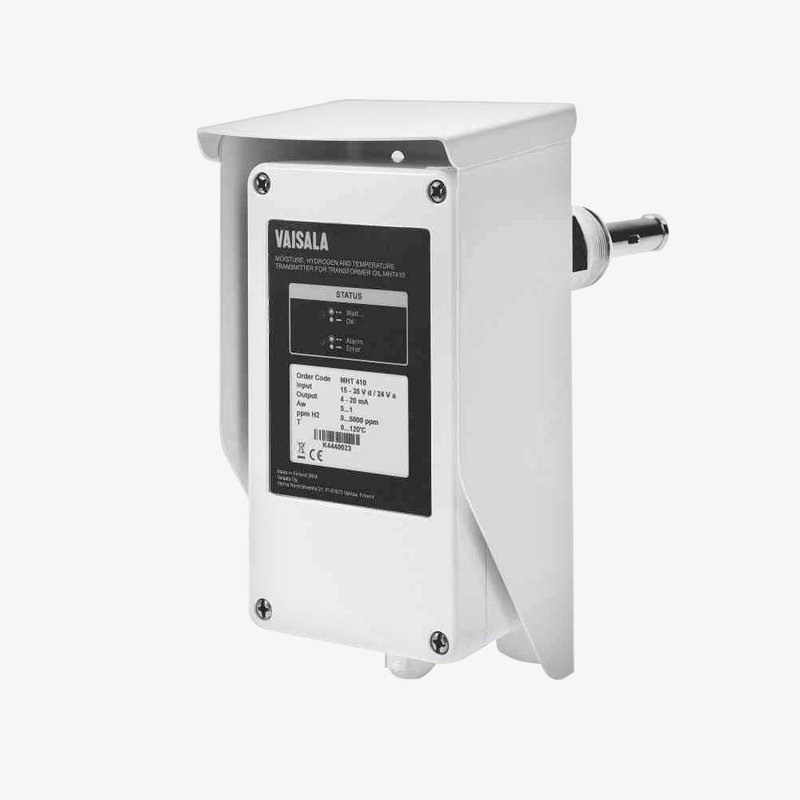

MHT410 – датчик вологості, водню й температури силових трансформаторів

  • Особливості
  • Характеристики

Датчик MHT410 забезпечує надійний моніторинг стану ізолювальної оливи в силових трансформаторах у режимі реального часу.

Отримати комерційну пропозицію

Особливості

  • Вимірює вологість і водень безпосередньо у зразку оливи
  • Сумісний із мінеральною, натуральною та синтетичною ефірною олією
  • Контролює стан і попереджає про несправності трансформатора в режимі реального часу
  • Надійна робота пристрою без хибних аварійних сигналів
  • Конструкція, яка не потребує технічного обслуговування
  • Відсутність перехресної чутливості до інших газів

Датчик MHT410 забезпечує надійний моніторинг стану ізолювальної оливи в силових трансформаторах у режимі реального часу.

Отримати комерційну пропозицію

Вимірювальні характеристики

Водень

Діапазон вимірювання (в оливі)

0–5000 ppmv

Похибка (в діапазоні температур оливи –20…+60°C)

± 20% свідчення або ± 25 ppmv

Мінімальна межа виявлення

25 ppmv

Типова довготривала стабільність

3% свідчення на рік

Перехресна чутливість до інших газів

< 2% (CO2, C2H2, C2H4, CO)

Час відповіді

63% повного відгуку: 2,5 години

90% повного відгуку: 17 годин

Час прогріву

Дві години, 12 годин для досягнення максимальних характеристик

Датчик

Каталітичний твердотільний датчик зі сплаву паладій-нікель

Волога в оливі

Діапазон вимірювання (в оливі)

0–100% відносної насиченості / aw 0–1

Час відгуку (90% від повного відгуку при +20°C у нерухомій оливі)

10 хвилин

Датчик

HUMICAP® 180L2

Похибка (включно з нелінійністю, гістерезисом і відтворюваністю)

0–90% відносної насиченості (± 2% або aw ± 0,02)

90–100% відносної насиченості (± 3% або aw ± 0,03)

Температура

Діапазон вимірювань

-40…+120°C

Похибка за +20°C

± 0,2°C

Датчик

Pt1000 RTD клас F0.1 IEC 60751

Входи й виходи:

робоча напруга

15–30 В DC, 24 В AC (± 15%)
(вхід джерела живлення гальванічно ізольований)

споживана потужність

4 Вт (номінальна), 12 Вт (максимальна)

Аналоговий вихід (струмовий)

Канали

Три ізольовані 4–20 мА (живлення від контуру)

Зовнішнє навантаження

500 Ом (максимум)

Індикація стану помилки у разі помилки пристрою

3,5 мА за замовчуванням,

налаштовується користувачем для кожного каналу

Похибка на виході мА за +20°C

± 0,125% повної шкали

Температурна залежність аналогових виходів

± 0,006% / °C повної шкали

Цифрові виходи

Інтерфейси

Ізольований напівдуплекс RS-485,

RS-485 (сервісний порт, неізольований)

Протоколи

Modbus RTU, DNP3, послідовний ASCII

Гвинтові клеми

Провід AWG 22-14 (одножильний) 1,5 мм2,
багатожильний провід 1,0 мм2

Рекомендований крутний момент дроту 0,4 Нм

Механічні характеристики

Механічне з’єднання на датчику

Зовнішня трубна різь 1,5 дюйма

Кабельне введення (додатково)

M20 x 1,5 для Ø кабеля 8–11 мм (0,31–0,43 дюйма)

Фітинг трубопроводу (додатково)

Трубна різь 1/2 дюйма

Кабельний інтерфейс (додатково, попередньо зібраний)

5 м, зовнішній Ø 9,2 мм (0,36 дюйма)

Матеріал корпусу

AlSi 10 Mg

Ступінь захисту від проникнення

IP66

Вага датчика без кабелів

4,1 кг

Індикація самодіагностики

Світлодіоди стану, аналоговий вихід, Modbus

Вбудована функція реєстрації даних

Енергонезалежна пам’ять, до 44 років зберігання з веденням реєстраційного журналу за замовчуванням

Окремі звіти про функціональні випробування

Звіти про калібрувальні випробування на вологість, водень і температуру, протокол випробувань на герметичність зонда (номінал 5 бар)

Заводська гарантія

5 років

Робоче середовище

Тип оливи

Мінеральна / натуральна ефірна / синтетична ефірна

Робоча температура (електроніка)

-40…+60°C

Температура зберігання

-40…+60°C

Робоча відносна вологість

0–100% (з конденсацією)

Допустимий тиск (зонд, короткочасно)

10 бар (максимум)

Допустимий тиск (зонд, постійно)

4 бар (максимум)

Допустиме відхилення температури, сенсорна головка

-40…+120°C

Комплексний захист від короткочасних відключень електроенергії

> 3 с

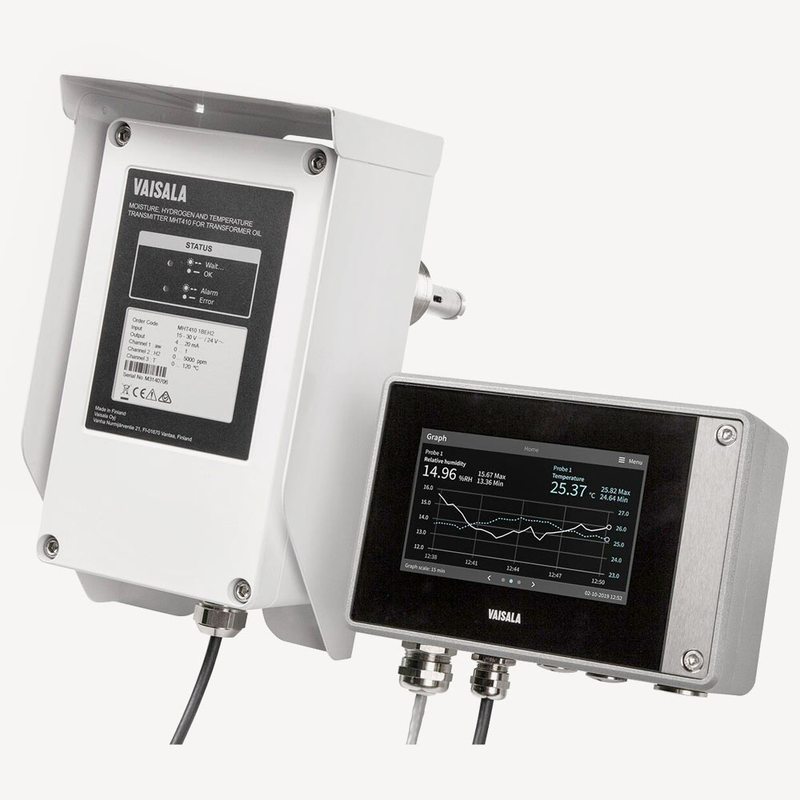

Дисплей із реле (зовнішній варіант)

Попередньо налаштований діапазон для водню

0–5000 ppmv

Попередньо налаштовані сигнальні реле (перенастроювані користувачем)

Межа спрацьовування 1 реле 200 ppmv (hi)
Межа спрацьовування 2 реле 1500 ppmv (hihi)

Вхід

4–20 мА (живлення від контуру)

Похибка

± 0,05% від діапазону -10...+60°C

Реле

Два твердотільні (SSR), 250 В АС, 150 мА

Дисплей

Чотиризначний червоний світлодіод, 14,5 мм

Розміри (В х Ш х Г)

100 × 100 × 57 мм

Ступінь захисту

IP65

Матеріал та колір корпусу

ABS пластик, сірий

Кабельні сальники

2 × М16 × 1,5
