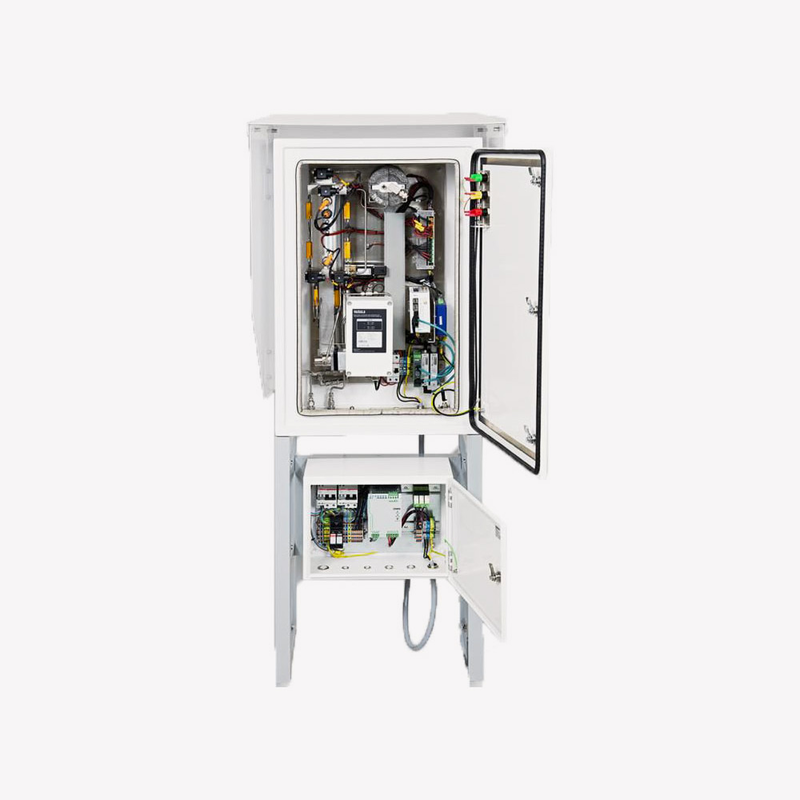

Вимірювані параметри в оливі
|
|
Метан (CH4)
|
0–10000 ppmv (± 10 ppm або 10% показання)
|
|
Етан (C2H6)
|
0–10000 ppmv (± 10 ppm або 10% показання)
|
|
Етилен (C2H4)
|
0–10000 ppmv (± 10 ppm або 10% показання)
|
|
Ацетилен (C2H2)
|
0–5000 ppmv (± 2 ppm або 10% показання)
|
|
Оксид вуглецю (CO)
|
0–10000 ppmv (± 10 ppm або 10% показання)
|
|
Діоксид вуглецю (CO2)
|
0–10000 ppmv (± 10 ppm або 10% показання)
|
|
Водень (Н2)
|
0–5000 ppmv (± 25 ppm або 20% показання)
|
|
Волога (H2O)
|
0–100 ppmw (± 2 ppm або ± 10% показання)
|
|
Вимірювальні характеристики
|
|
Тривалість циклу вимірювання
|
1–1,5 ч (типова)
|
|
Час відповіді (T63)
|
Один цикл вимірювання (три цикли для етану й водню)
|
|
Час прогріву до отримання перших даних вимірювань
|
Два цикли вимірювання
|
|
Час ініціалізації до досягнення наведеної похибки
|
Два дні
|
|
Зберігання даних
|
Не менше ніж 10 років
|
|
Очікуваний термін експлуатації
|
> 15 років
|
|
Розрахункові параметри
|
|
Загальна кількість розчинених горючих газів (TDCG)
|
Загальна сума H2, CO, CH4, C2H6, C2H4 и C2H2
|
|
Швидкість зміни (ROC)
|
Доступно для одиночних газів і TDCG за 24 год, 7- і 30-денні періоди
|
|
Співвідношення газів (на основі середніх значень за 24 години за IEC 60599)
|
CH4/H2
C2H2/C2H4
C2H2/CH4
C2H5/C2H2
C2H4/C2H5
CO2/CO
|
|
Робоче середовище
|
|
Тип трансформаторної оливи
|
Мінеральна олива
|
|
Необхідна мінімальна температура займання трансформаторної оливи
|
+125°C
|
|
Тиск трансформаторної оливи на впуску
|
Максимум 2 барабс. тривало,
розривний тиск 20 барабс.
|
|
Температура трансформаторної оливи на впуску
|
+100 °C (максимум)
|
|
Діапазон відносної вологості навколишнього середовища
|
0–100% (з конденсацією)
|
|
Робоча температура
|
-40…+55°C
|
|
Температура зберігання
|
-40…+60°C
|
|
Джерело живлення
|
|
Робоча напруга
|
100–240 В АС, 50–60 Гц, ±10%
|
|
Категорія перенапруги
|
III
|
|
Максимальний споживаний струм
|
10 А
|
|
Максимальна споживана потужність
|
500 Вт
|
|
Номінальна споживана потужність при +25°C
|
100 Вт
|
|
Інтерфейс RS-485
|
|
Підтримувані протоколи
|
Modbus RTU (віддалений термінал)
|
|
Гальванічна розв’язка
|
2 кВдійсн., 1 хвилина
|
|
Інтерфейс Ethernet
|
|
Підтримувані протоколи
|
DNP3 (протокол розподіленої мережі), Modbus TCP, HTTP
|
|
Гальванічна розв’язка
|
4 кВ АС (50 Гц, 1 хв)
|
|
Релейні виходи
|
|
Кількість реле
|
3 шт., нормально розімкнені
(НР) або нормально замкнуті
(НЗ), вибирається користувачем
|
|
Тип тригера
|
Газова сигналізація з уставками, які вибирає користувач
|
|
Максимальний струм, що комутується
|
6 А (при 250 В АС)
2 А (при 24 В DC)
0,2 А (при 250 В DC)
|
|
Користувацький інтерфейс
|
|
Тип інтерфейсу
|
Вебінтерфейс користувача може працювати зі стандартними веббраузерами
|
|
Механічні характеристики
|
|
Підключення оливопроводу
|
Фітинг Swagelok з нержавіючої сталі для труби із зовнішнім Ø 10 мм (0,39 дюйма)
Для 3/8-дюймової труби використовуйте перехідник SS-600-R-10M
|
|
Максимальна довжина оливопроводу до трансформатора
|
10 м (макс.) для труби з внутр. Ø 7 мм (0,28 дюйма),
5 м (макс.) для труби з внутр. Ø 4 мм (0,15 дюйма)
|
|
Матеріал
|
Судновий алюміній (EN AW-5754), нержавіюча сталь AISI 316
|
