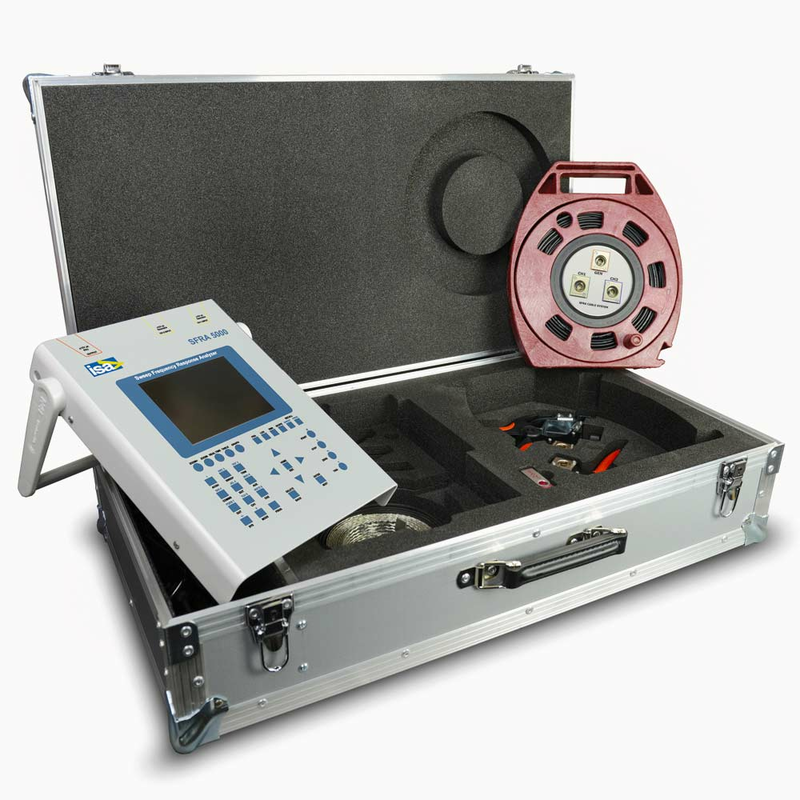

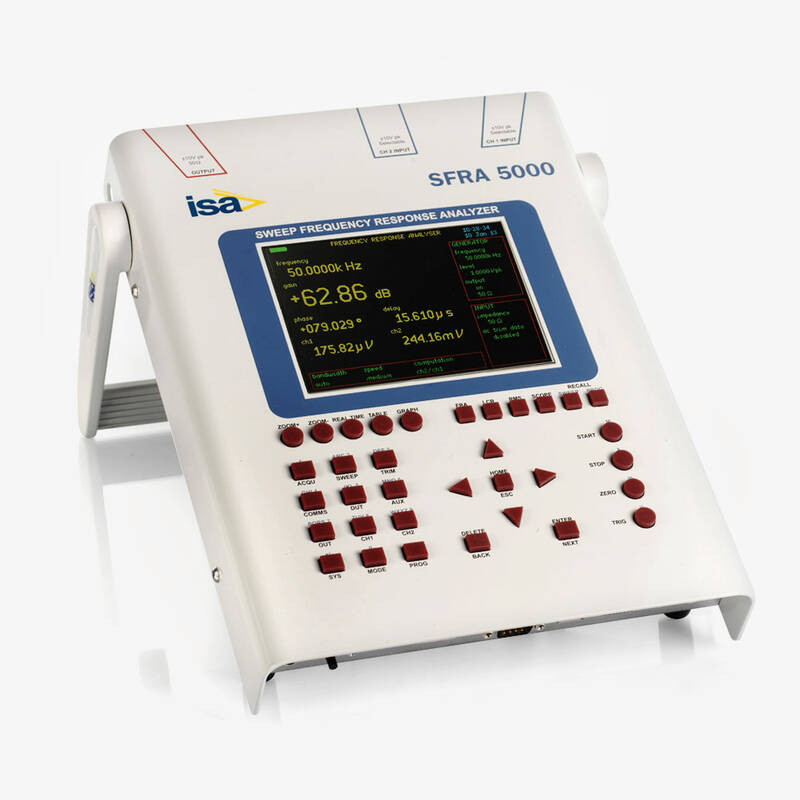

SFRA 5000 – аналізатор частотного відгуку, рис. 1

Прилад SFRA 5000 призначений для оцінювання механічного стану силових обмоток трансформаторів і реакторів методом частотного відгуку (FRA, SFRA). Даний метод заснований на знятті унікальної для кожного трансформатора частотної характеристики, а порівняння в часі дозволяє визначити зміну механічного стану обмоток або усунення інших частин трансформатора, особливо після транспортування або коротких близьких замикань.

Отримати комерційну пропозицію

Особливості

Автономний високоточний аналізатор частотного відгуку
Виявляє пошкодження чи дефект трансформатора на ранній стадії
Допустима похибка: 0.02 дБ із найкращими у своєму класі високочастотними характеристиками
Кутова похибка: 0.05°
Широкий частотний діапазон: 5 Гц – 45 МГц
Кольоровий VGA-дисплей, який дозволяє виконувати тести і зберігати результати без використання ПК
Програмне забезпечення: дистанційне управління, робота з таблицями й графіками, управління базою даних результатів
Інтерфейси зв’язку: USB, RS 232 та LAN
Режими вимірювання: FRA, RMS, LCR, осцилограф
Режим LCR: повноцінний вимірювач LCR-параметрів трансформатора
Відповідність стандарту IEC 60076-18
Легкий і зручний для транспортування

Система діагностики механічного стану трансформаторів виробництва компанії ISA (Італія) призначена зі зняттям частотної характеристики методом FRA (Frequency Response Analysis, SFRA).

Великий кольоровий дисплей і широкий функціонал вбудованих програмних засобів дозволяють аналізувати й досліджувати результати вимірювання без необхідності підключення до ПК. Отже, робота може бути проведена безпосередньо на місці розташування об’єкта випробувань за короткий час і з високою точністю.

Інтерфейси зв’язку USB, RS-232 та Ethernet необхідні для підключення приладу до ПК. Спеціальне програмне забезпечення дозволяє управляти приладом, аналізувати результати й формувати базу даних результатів.

SFRA 5000 постачається в комплекті з аксесуарами, які дозволяють швидко й легко підключитися до трансформатора та забезпечити відмінну надійність і повторюваність результатів.

За допомогою приладу SFRA 5000 можна виявити такі дефекти й пошкодження:

Зміщення обмоток і їхніх елементів (котушок, відводів)
Втрату радіальної стійкості внутрішньої обмотки
Сповзання витків регулювальної обмотки
Втрату осьової стійкості провідників обмотки
Розпресування обмоток і магнітопроводу
Замикання листів магнітопроводу
Утворення короткозамкнених контурів
Різні міжвиткові / міжкотушкові замикання

Отримати комерційну пропозицію

Аналізатор частотної характеристики
Діапазон частот генератора	5 Гц – 45 МГц
Припустима похибка	0,02 дБ < 50 кГц 0,02 дБ + 0,05 дБ / МГц < 5 МГц 0,1 дБ + 0,04 дБ / МГц < 45 МГц
Кутова похибка	0,05° < 10 КГц 0,07° + 0,0009°/ кГц < 5 МГц 5,05° + 0,0001°/ кГц < 45 МГц
Джерело частоти	Генератор
Вимірювання	Дискретне перетворення Фур’є в реальному часі
Дискретність	5 або 6 знаків
Вхідний опір	50 Oм або 1 MОм (на вибір)
Динамічний діапазон	120 дБ
Повторюваність	0–100 дБ
LCR вимірювання
Функції	L, C, R (AC), Q, tgδ, імпеданс, послідовний або паралельний ланцюг
Діапазон частоти	5 Гц – 5 МГц
Струмковий шунт	50 Ом внутрішній чи зовнішній
Похибка вимірювань	0,5% + 2% / МГц
Діапазон вимірювання опору	100 мОм – 100 кОм
RMS вольтметр
Кількість каналів	Два (заземлені)
Діапазон частоти	5 Гц – 5 МГц
Вимірювання	AC середньоквадратичне значення (RMS), максимальне значення (Peak), хрест-фактор (CF), кидок (Surge), опорна потужність (dBm)
Похибка вимірювань (AC)	0,05% диап. + 0,05% величини + 0,1 мВ < 1 кГц; 0,15% диап. + 0,15% величини + 0,1 мВ < 10 кГц; 0,5% диап. + 0,5% величини + 0,025%/кГц + 0,4 мВ < 5 МГц
Генератор сигналів
Тип	Прямий синтез цифрового сигналу, одночастотний режим або хитання
Частота	5 Гц – 45 МГц
Форма сигналу	Синусоїда, прямокутна, пилкоподібна, ступінчаста, білий шум
Точність вимірювання частоти	5 ppm на всьому діапазоні температур, ± 5% діап. < 10 МГц, ± 10% діап. < 45 МГц
Опір	50 Oм ± 2%
Масштабування	10^-9 – 10⁹
Вихідна напруга генератора	50 мВпік – 10 Впік
Параметри входів
Входи	2 x 10 Впік
З’єднувачі	BNC-конектор
Діапазон вимірювань	3 мВпік, 10 мВпік, 30 мВпік, 100 мВпік, 300 мВпік, 1 Впік, 3 Впік, 10 Впік
Масштабування	10^-9 – 10⁹
Вибір діапазону	Автоматичний, тільки збільшення або ручний
Вхідний опір	50 Ом або 1 МОм (на вибір)
Частотна характеристика
Функції	Качання для частотного відгуку, параметри імпедансу
Кількість ступенів характеристики	До 2000
Екран реєстрації	Від 50 мс без розриву характеристики
Пам’ять	1 GB внутрішньої чи зовнішньої, USB
Основні параметри
Дисплей	Кольоровий 5,7” VGA
Інтерфейси зв’язку	RS-232, USB, Ethernet
Внутрішня пам’ять	2000 характеристик
Живлення	9–18 В, 3A, через AC-адаптер або 12 В DC
Габаритні розміри пристрою	305 x 230 x 45 мм
Габаритні розміри кейсу	760 x 420 x 150 мм
Маса пристрою	2,7 кг
Маса кейсу	14,9 кг
