Особливості
- Ручне управління за допомогою великого сенсорного дисплея
- Підтримка протоколу зв’язку МЕК 61850-9-2
- Можливість зберігання до 64 планів випробувань
- Великий набір додаткових опцій, що значно розширює функціонал системи

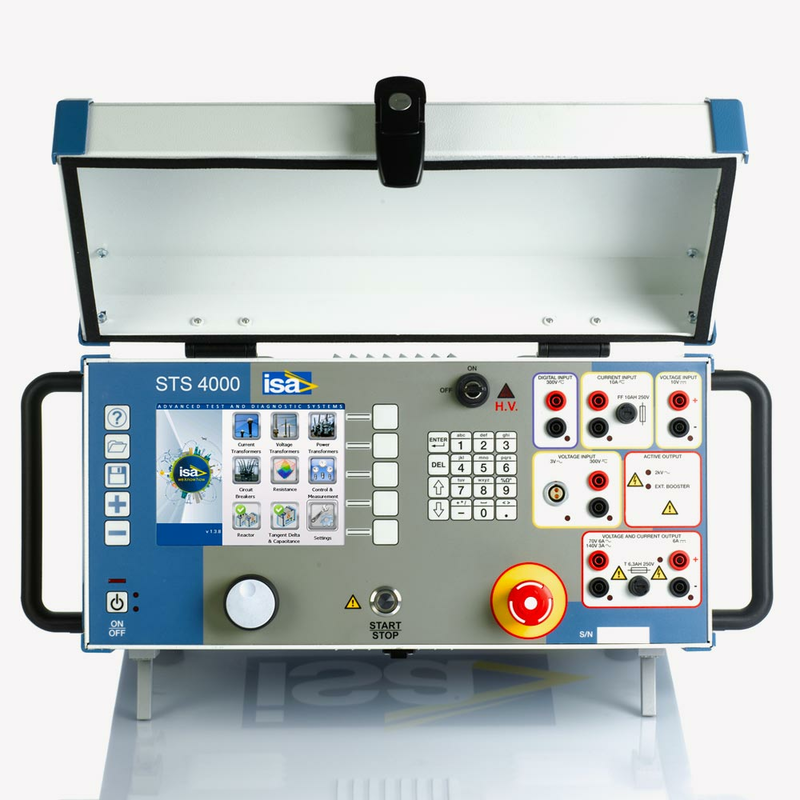

Система STS 4000 проста в управлінні. Оператору потрібно лише зібрати схему вимірювання, ввести параметри об’єкта випробування, допуски, використовувані виходи приладу і натиснути кнопку запуску тесту. При цьому установка автоматично проводить перевірку з генерацією та вимірюванням усіх необхідних величин і записує результати на згадку. Результати випробувань зберігаються в локальній пам’яті й можуть бути передані на ПК для зберігання, аналізу та формування протоколу.
Управління STS 4000 здійснюється двома способами: без ПК за допомогою власних органів управління та великого кольорового РК-дисплея або за допомогою ПК і програмного забезпечення TDMS.
Для вимірювання тангенсу кута діелектричних втрат і електричної ємності об’єктів випробування STS 4000 використовується спільно з модулем TD 5000, що генерує напругу до 12 кВ із можливістю зміни частоти від 1 до 500 Гц. Обидва блоки й кабелі для зручності їх транспортування встановлюються на візок. Використання унікальних схематичних рішень і можливість перевірки на частоті відмінної від 50 Гц забезпечують виконання вимірювань з високою точністю навіть у найскладніших електромагнітних умовах.
Параметри, що перевіряються
Силові трансформатори (СТ):
- Коефіцієнт трансформації
- Схема й група з’єднання обмоток
- Статичний і динамічний опір обмоток постійному струму
- Струм холостого ходу
- Опір короткого замикання
- Тангенс кута діелектричних втрат і ємність (із модулем TD 5000)
Трансформатори струму (ТТ):
- Коефіцієнт трансформації
- Навантаження вторинної обмотки
- Характеристика намагнічування ТТ
- Опір обмотки
- Випробування підвищеною напругою
- Перевірка котушки Роговського
- Перевірка ТТ малої потужності
- Перевірка полярності
- Тангенс кута діелектричних втрат і ємність (із модулем TD 5000)
Трансформатори напруги (ТН):
- Коефіцієнт трансформації
- Навантаження вторинної обмотки
- Коефіцієнт трансформації електронних ТН
- Випробування підвищеною напругою
- Перевірка полярності
- Тангенс кута діелектричних втрат і ємність (із модулем TD 5000)
Високовольтні вимикачі (ВВ):
- Опір основних контактів
- Тангенс кута діелектричних втрат і ємність (із модулем TD 5000)
Релейний захист:
- Перевірка уставок і часу спрацьовування простих захистів
Контур заземлення:
- Опір заземлення ґрунту (з комплектом для вимірювання крокової напруги й напруги дотику)
- Напруга дотику та кроку (з комплектом для вимірювання крокової напруги й напруги дотику)
- Питомий опір ґрунту (з комплектом для вимірювання крокової напруги й напруги дотику)
Повітряні лінії (ПЛ):
- Вимірювання імпедансу для розрахунку реле дистанційного захисту (з комплектом аксесуарів для вимірювання опору лінії)
