STS 5000 – система комплексної перевірки трансформаторів і обладнання підстанцій
  • Особливості
  • Характеристики

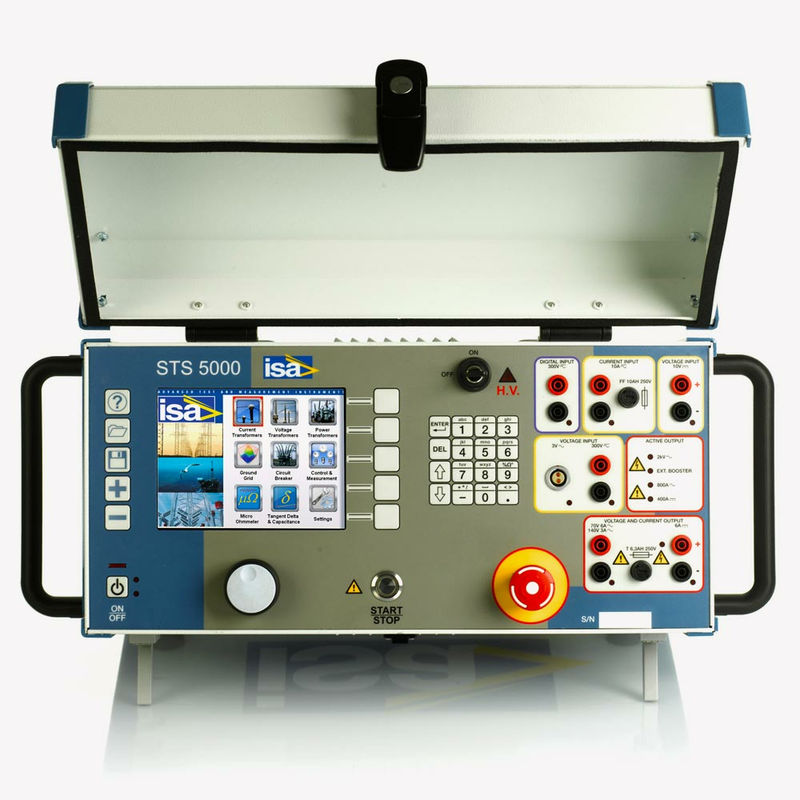

Система STS 5000 призначена для автоматичної перевірки й електричних випробувань силових трансформаторів (СТ), вимірювальних трансформаторів (ТТ і ТН), високовольтних вимикачів (ВВ), пристроїв релейного захисту та автоматики (РЗіА), пристроїв заземлення й повітряних ліній (ВЛ), а у разі використання STS 5000 із модулем TD 5000 вимірює тангенс кута діелектричних втрат і електричну ємність об’єктів випробувань.

Отримати комерційну пропозицію

Особливості

  • Ручне управління за допомогою великого сенсорного дисплея
  • Підтримка протоколу зв’язку МЕК 61850-9-2
  • Можливість зберігання до 64 планів випробувань
  • Великий набір додаткових опцій, що значно розширює функціонал системи

Система STS 5000 проста в управлінні. Оператору потрібно лише зібрати схему вимірювання, ввести параметри об’єкта випробування, допуски, використовувані виходи приладу й натиснути кнопку запуску тесту. При цьому установка автоматично проводить перевірку з генерацією та вимірюванням усіх необхідних величин і записує результати на згадку. Результати випробувань зберігаються в локальній пам’яті і можуть бути передані на ПК для зберігання, аналізу та формування протоколу.

Управління STS 5000 здійснюється двома способами: без ПК за допомогою власних органів управління й великого кольорового РК-дисплея або за допомогою ПК та програмного забезпечення TDMS.

Для вимірювання тангенсу кута діелектричних втрат і електричної ємності об’єктів випробування STS 5000 використовується спільно з модулем TD 5000, що генерує напругу до 12 кВ із можливістю зміни частоти від 1 до 500 Гц. Обидва блоки й кабелі для зручності їх транспортування встановлюються на візок. Використання унікальних схематичних рішень і можливість перевірки на частоті відмінної від 50 Гц забезпечують виконання вимірювань з високою точністю навіть у найскладніших електромагнітних умовах.

Параметри, що перевіряються

Силові трансформатори (СТ):

  • Коефіцієнт трансформації
  • Схема та група з’єднання обмоток
  • Статичний і динамічний опір обмоток постійному струму
  • Струм холостого ходу
  • Опір короткого замикання
  • Тангенс кута діелектричних втрат і ємність (із модулем TD 5000)

Трансформатори струму (ТТ):

  • Коефіцієнт трансформації
  • Навантаження вторинної обмотки
  • Характеристика намагнічування ТТ
  • Опір обмотки
  • Випробування підвищеною напругою
  • Перевірка котушки Роговського
  • Перевірка ТТ малої потужності
  • Перевірка полярності
  • Тангенс кута діелектричних втрат і ємність (із модулем TD 5000)

Трансформатори напруги (ТН):

  • Коефіцієнт трансформації
  • Навантаження вторинної обмотки
  • Коефіцієнт трансформації електронних ТН
  • Випробування підвищеною напругою
  • Перевірка полярності
  • Тангенс кута діелектричних втрат і ємність (із модулем TD 5000)

Високовольтні вимикачі (ВВ):

  • Опір основних контактів
  • Тангенс кута діелектричних втрат і ємність (із модулем TD 5000)

Релейний захист:

  • Перевірка уставок й часу спрацьовування простих захистів

Контур заземлення:

  • Опір заземлення ґрунту (з комплектом для вимірювання крокової напруги й напруги дотику)
  • Напруга дотику та кроку (з комплектом для вимірювання крокової напруги й напруги дотику)
  • Питомий опір ґрунту (з комплектом для вимірювання крокової напруги й напруги дотику)

Повітряні лінії (ПЛ):

  • Вимірювання імпедансу для розрахунку реле дистанційного захисту (з комплектом аксесуарів для вимірювання опору лінії)

Система STS 5000 призначена для автоматичної перевірки й електричних випробувань силових трансформаторів (СТ), вимірювальних трансформаторів (ТТ і ТН), високовольтних вимикачів (ВВ), пристроїв релейного захисту та автоматики (РЗіА), пристроїв заземлення й повітряних ліній (ВЛ), а у разі використання STS 5000 із модулем TD 5000 вимірює тангенс кута діелектричних втрат і електричну ємність об’єктів випробувань.

Отримати комерційну пропозицію

Характеристики генератора

Потужнострумовий вихід змінного струму

Вихідний струм, А

максимальна потужність, ВА

Максимальна тривалість, с

Частота, Гц

800

4800

25

15–500

600

3780

200

400

2560

500

300

1940

15 хвилин

200

1300

> 2 годин

Похибка вимірювання

± (0,1% вим. + 0,1% діапазону)

Похибка фазового кута

< 0,1°

Потужнострумовий вихід постійного струму

Вихідний струм, А

максимальна потужність, ВА

Максимальна тривалість, с

Похибка вимірювання

400

2600

140

± (0,2% вим. + 0,05% діапазону)

300

1950

3 хвилини

200

1300

> 2 годин

100

630

>> 2 годин

Слабострумовий вихід змінного струму

Максимальний вихідний струм

6 / 3 А

Максимальна напруга

70 / 140 В

Максимальна вихідна потужність

360 ВА

Підключення

Два захищені штекери на 4 мм

Вихідна частота

15–500 Гц

Слаботковий вихід постійного струму

Максимальний вихідний струм

6 А

Максимальна напруга

65 В

Максимальна вихідна потужність

360 Вт

Підключення

Два захищені штекери на 4 мм

Високовольтний вихід змінної напруги

Вихідна напруга, В

Вихідний струм, А

Вихідна потужність, ВА

Максимальна тривалість, с

2000

1,25

2500

60

1

2000

130

0,5

1000

> 2 годин

1000

2,5

2500

60

2

2000

130

1

1000

> 2 годин

500

5

2500

60

4

2000

130

2

1000

> 2 годин

Похибка вимірювання

± (0,05% вим. + 0,05% діапазону)

Похибка фазового кута

< 0,1°

Підключення

Два безпечні високовольтні роз’єми

Вихідна частота

15–500 Гц

Вимірюваний струм із високовольтного виходу

Діапазон струму, А

Похибка

Похибка фазового кута

5

< 0,2% вим. + 0,05% діапазону

< 0,1°

0,5

< 0,05% вим. + 0,05% діапазону

< 0,1°

0,05

< 0,1% вим. + 0,1% діапазону

< 0,2°

Низьковольтний вихід змінної напруги

Максимальна напруга

140 / 70 В

Максимальна вихідна потужність

420 ВА

Вихідна частота

15–500 Гц

Підключення

Два захищені штекери на 4 мм

Вимірювання зовнішніх величин

Струм і напруга

Вимірювальний вхід

Діапазон

Похибка (% вим. + % діапазону)

Змінний струм

1 / 10 А

± (0,05 + 0,05)

Постійний струм

1 / 10 А

± (0,03 + 0,08)

Змінна напруга
(300 В)

300 мВ / 3 В

± (0,15 + 0,05)

30 / 300 В

± (0,05 + 0,05)

Змінна напруга
(3 В)

30 мВ

± (0,1 + 0,25)

300 мВ

± (0,08 + 0,08)

3 В

± (0,03 + 0,08)

Постійна напруга

10 / 100 мВ

± (0,05 + 0,15)

1 / 10 В

± (0,03 + 0,08)

Секундомір

Порогова напруга, що задається

5, 24, 48 або більше 80 В

Дискретність

1 мс

Фазовий кут

Вимірювання

Діапазон

Дискретність

Похибка

Фазовий кут

0–360°

0,01°

< 0,1°

Опір

Вихід

Діапазон

Похибка

Вихід постійного струму 400 А

10 мкОм

< 0,7%

100 мкОм

< 0,5%

1 мОм

< 0,5%

10 мОм

< 0,5%

Вихід постійного струму 6 А

100 мОм

< 0,3%

1 Ом

< 0,3%

10 Ом

< 0,2%

Вимірювальний вхід постійної напруги

100 Ом

< 0,6%

1 кОм

< 0,5%

20 кОм

< 0,5%

Основні параметри

Дисплей

TFT РК-дисплей, 640 x 480, 132 x 99 мм, із підсвічуванням

Інтерфейси зв’язку

Ethernet, USB-роз’єм для підключення

USB-накопичувача

Інтерфейси для підключення зовнішніх модулів

Управління модулями TD 5000 і STCS,

підключення проблискового маячка,

віддалений запуск випробувань

Параметри живлення

100–230 В ± 15%, 48–62 Гц

Габаритні розміри

450 (Д) x 400 (В) x 230 (Ш) мм

Маса

29 кг
