TD 5000 – модуль вимірювання тангенса кута діелектричних втрат
- Особливості
- Характеристики
Модуль є опцією для систем STS 5000/STS 4000 та призначений для вимірювання тангенса кута діелектричних втрат та ємності трансформаторів та іншого електротехнічного обладнання напругою до 12 кВ. Випробування, що виконуються за допомогою TD 5000, максимально автоматизовані для зниження витраченого часу і можливих помилок.
Отримати комерційну пропозицію
Особливості
- Повністю автоматичний процес вимірювань
- Можливість вимірювання тангенса кута діелектричних втрат, ємності і втрат холостого ходу / струму збудження
- Випробування електродвигунів та генераторів
- Змінювана частота від 1 до 500 Гц
- Компактний і легкий
- Запатентована технологія вимірювання тангенса кута втрат і ємності
- Висока перешкодозахищеність
У TD 5000 використовується зразковий високовольтний конденсатор на 200 пФ з тангенсом кута діелектричних втрат менше 0,005%, еталонні резистори з похибкою менше 0,01% та температурним дрейфом менше 1 ppm/°C. Унікальні схематичні рішення та можливість перевірки на різних частотах роблять вимірювання практично незалежними від зовнішніх перешкод.

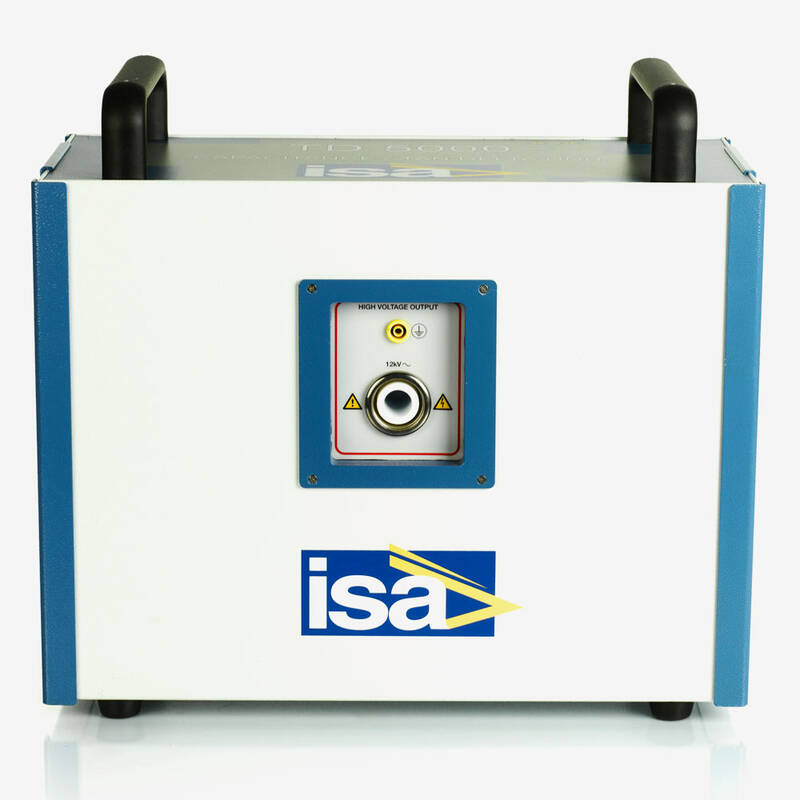

TD 5000 виконаний у алюмінієвому корпусі з ручками. Для зручності транспортування прилад можна встановити на спеціальний візок із колесами.
Модуль є опцією для систем STS 5000/STS 4000 та призначений для вимірювання тангенса кута діелектричних втрат та ємності трансформаторів та іншого електротехнічного обладнання напругою до 12 кВ. Випробування, що виконуються за допомогою TD 5000, максимально автоматизовані для зниження витраченого часу і можливих помилок.
Отримати комерційну пропозицію
|
Параметр
|
Значення
|
|
Максимальна напруга
|
12 кВ
|
|
Максимальний вихідний струм
|
300 мА
|
|
Частота
|
1–500 Гц
|
|
Вимірювання ємності
Діапазон 1 / похибка
Діапазон 2 / похибка
|
1 пФ – 5мкФ / ± (0,1% від в. з. + 0,1 пФ)
5–200 мкФ / ± (0,5% від в. з. + 1 нФ)
|
|
Вимірювання тангенса кута втрат
Діапазон 1 / похибка
Діапазон 2 / похибка
Діапазон 3 / похибка
|
0–10% / ± (0,1% від в. з. + 0,005%)
0–100% / ± (0,5% від в. з. + 0,02%)
> 100% / ± (0,8% від в. з. + 0,05%)
|
|
Вимірювання повного опору
|
1 кОм – 1400 МОм
± (0,5% від в. з.)
|
|
Вимірювання потужності
|
10 кВт / 100 кВ / 1 МВ
± (0,5% від в. з. + 1 мВт)
|
|
Вимірювання індуктивності
Діапазон 1 / похибка
Діапазон 2 / похибка
|
1 Гн – 10 кГн / ± (0,5% від в. з.)
100 Гн – 1 МГн / ± (0,5% від в. з.)
|
|
Габаритні розміри
|
440 х 345 х 210 мм
|
|
Маса
|
25 кг
|
