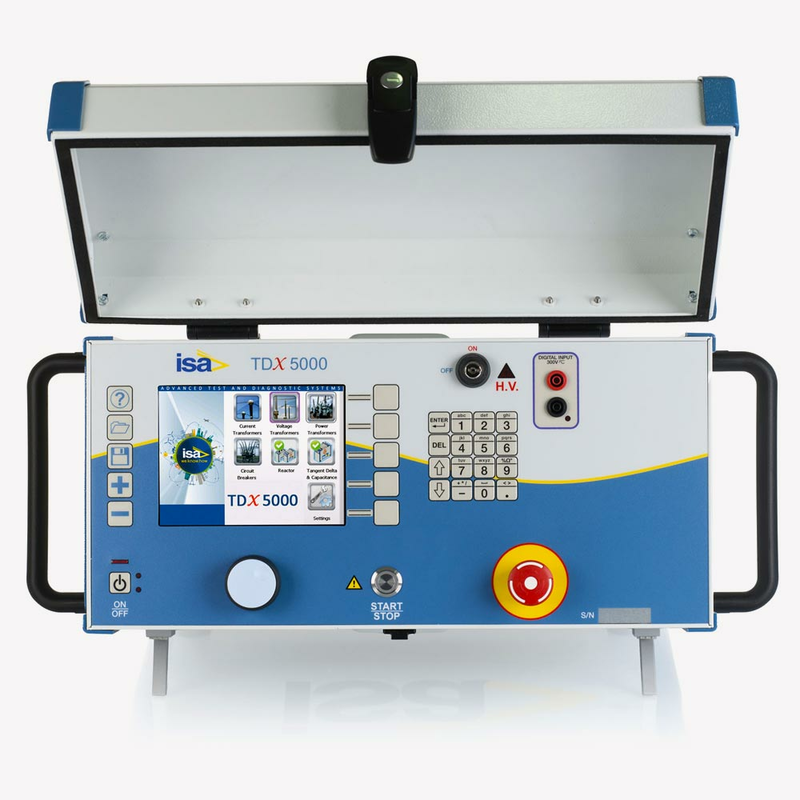

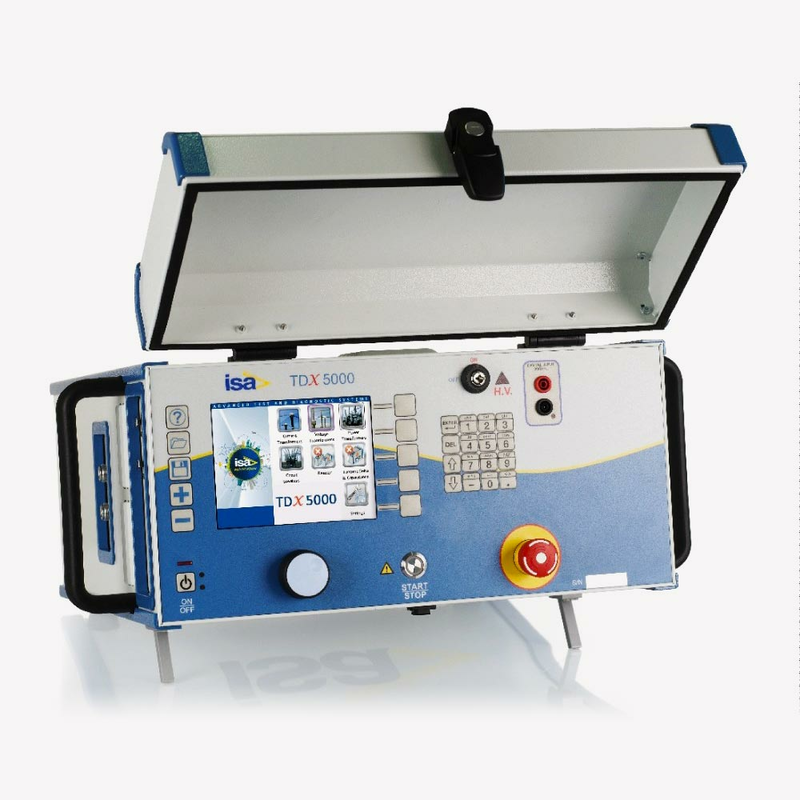

TDX 5000 – система вимірювання тангенса кута діелектричних втрат і ємності
- Особливості
- Характеристики
Система TDX 5000 призначена для вимірювання тангенса кута діелектричних втрат і ємності трансформаторів та іншого підстанційного обладнання. Випробування можна здійснювати на частоті від 1 до 500 Гц.
Отримати комерційну пропозицію
Особливості
- Повністю автоматична система
- Можливість вимірювання тангенса кута діелектричних втрат, ємності і втрат холостого ходу
- Вихідна частота, що змінюється, від 1 до 500 Гц
- Вихідна напруга до 12 кВ
- Управління за допомогою великого графічного дисплея
- Інтерфейси зв’язку USB та Ethernet
- Підключення USB-флеш-накопичувача
Система TDX 5000 розроблена як компактна система для вимірювання тангенса кута діелектричних втрат та ємності. У комплекті з опцією компенсувального реактора система дозволяє вимірювати параметри високоємнісних об’єктів, таких як обертальні машини й генератори.
За допомогою багатофункціональної кнопки управління та графічного РК-дисплея можна увійти до меню, яке дозволяє контролювати всі функції. Усе це робить TDX 5000 потужним випробувальним приладом, що забезпечує можливості автоматичної перевірки, а також перенесення результатів випробувань у ПК за допомогою інтерфейсів USB, Ethernet або запису результатів на флешку для подальшого аналізу. Також пристрій може управлятися безпосередньо з ПК за допомогою програмного забезпечення TDMS.
Система TDX 5000 призначена для вимірювання тангенса кута діелектричних втрат і ємності трансформаторів та іншого підстанційного обладнання. Випробування можна здійснювати на частоті від 1 до 500 Гц.
Отримати комерційну пропозицію
|
Максимальна напруга
|
12000 В
|
|
Максимальний вихідний струм
|
300 мА
|
|
Частота
|
1–500 Гц
|
|
Характеристика вимірювань
|
|
Параметр вимірювання
|
Діапазон
|
Похибка
|
|
Вимірювання струму, AC
|
0–10 мА
|
± (0,3% від вим. знач. + 0,1 мкA)
|
|
10 мА – 5 А
|
± (0,5% від вим. знач.)
|
|
Вимірювання напруги, AC
|
0–12000 В
|
± (0,3% від вим. знач. + 1 В)
|
|
Вимірювання ємності
|
0–5 мкФ
|
± (0,1% від вим. знач. + 1 пФ)
|
|
5–200 мкФ
|
± (0,2% від вим. знач. + 10 пФ)
|
|
Вимірювання тангенса кута втрат
|
0–10%
|
± (0,1% від вим. знач. + 0,005%)
|
|
0–100%
|
± (0,5% від вим. знач. + 0,02%)
|
|
> 100%
|
± (0,8% від вим. знач. + 0,05%)
|
|
Вимірювання індуктивності
|
1 Гн – 10 кГн
|
± (0,5% від вим. знач.)
|
|
100 Гн - 1 МГн
|
± (0,5% від вим. знач)
|
|
Вимірювання повного опору
|
1 кОм – 1400 МОм
|
± (0,5% від вим. знач)
|
|
Вимірювання потужності
|
10 кВт / 100 кВ / 1 МВ
|
± (0,5% від вим. знач. + 1 мВт)
|
|
Коефіцієнт потужності
|
0–10%
|
± (0,1% + 0,005%)
|
|
0–100%
|
± (0,5% + 0,02%)
|
|
Дисплей
|
|
Тип
|
TFT LCD кольоровий
|
|
Роздільна здатність
|
640 х 480
|
|
Розмір дисплея
|
132 х 99 мм
|
|
Інтерфейси зв’язку
|
|
Ethernet
|
Так
|
|
USB для підключення до ПК
|
Так
|
|
USB для підключення USB флеш-накопичувача
|
2 шт.
|
|
Температурний діапазон
|
|
Температура зберігання
|
-20…70°С
|
|
Робоча температура
|
-10…55°С
|
|
Габаритні розміри й маса
|
|
Габаритні розміри
|
450 х 530 х 215 мм
|
|
Маса
|
39 кг
|
