DRTS 33 – вимірювач параметрів пристроїв релейного захисту
  • Особливості
  • Характеристики

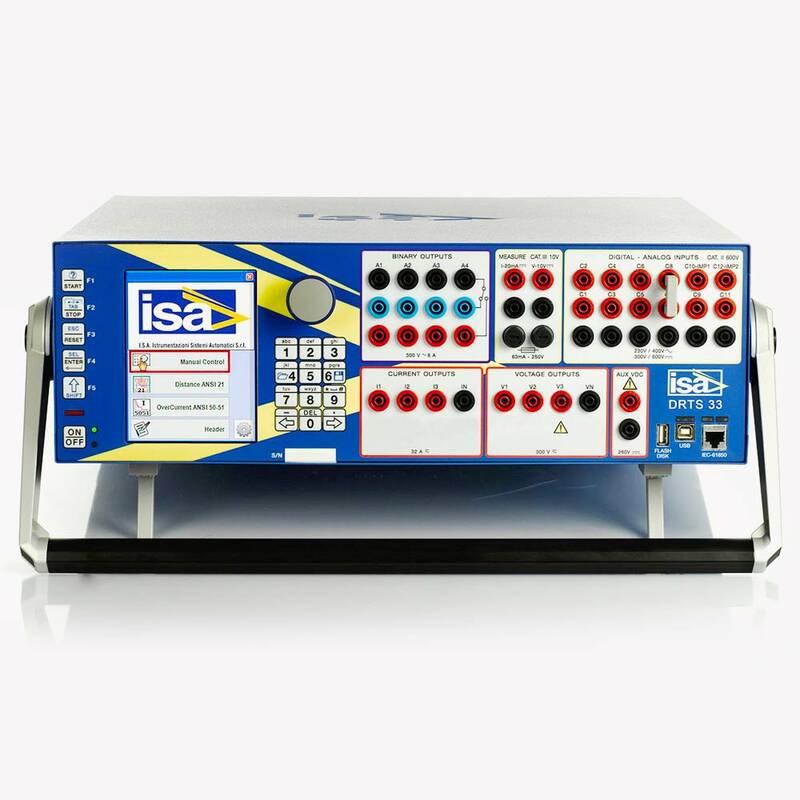

DRTS 33 призначений для перевірки всіх типів релейних захистів і всіх поколінь, від електромеханічних та напівпровідникових до мікропроцесорних із підтримкою протоколу МЕК 61850. Також він може перевіряти лічильники електроенергії, датчики й вимірювачі якості електроенергії.

Отримати комерційну пропозицію

Особливості

  • Вихідний струм: 3 × 0–32 А АС (430 ВА) / 1 × 0–96 А АС (1000 ВА) / 1 × 0–85 A DC (450 Вт)
  • Вихідна напруга: 3 × 0–300 В (100 ВА) / 1 × 0–300 В (200 ВА) / 1 × 0–600 В (200 ВА)
  • Діапазон частот каналів струму та напруги від 0 до 3000 Гц
  • Діапазон регулювання фазового кута від 0 до 360°
  • Вихідна постійна напруга: 0–260 В
  • Типи інтерфейсів: USB, Ethernet, IRIG-B
  • Внутрішня пам’ять
  • Можливість роботи без комп’ютера
  • Підтримка протоколу МЕК 61850
  • Універсальне програмне забезпечення TDMS
  • Великий кольоровий дисплей
  • Компактний розмір і невелика вага

DRTS 33 має три виходи струму по 32 А, три виходи напруги по 300 В і одне джерело оперативного живлення реле до 260 В DC.

Прилад оснащений великим кольоровим дисплеєм, за допомогою якого можна проводити й зберігати в пам’яті всі результати випробувань і формувати тестові плани. У комплекті йде програмне забезпечення російською мовою, що дозволяє як у ручному, так і в автоматичному режимі тестувати всі типи релейних захистів, серед них дистанційні й диференціальні, створювати плани комплексної перевірки терміналів та емітувати аварійні режими. На запит замовника безкоштовно надаються автоматичні програми тестування захисту ABB, Schneider Electric, Siemens та Areva.

Додатково DRTS 33 може комплектуватися підсилювачем струму на три струми (3 х 32 А), підсилювачем струму на шість струмів (6 х 32 А), внутрішнім / зовнішнім GPS-синхронізатором, зовнішнім накопичувачем, модулем для роботи з протоколами МЕК 61850-8 і МЕ 61850-9-2, системою для перевірки електролічильників SHA-6, додатковими кабелями й різними транспортними кейсами.

Для більш комфортної роботи з DRTS 33 розробляється нове покоління ПО TDMS pro, що має дружній інтерфейс із великим функціоналом і перебуває у фінальній фазі – незабаром воно буде постачатися в комплекті з обладнанням.

DRTS 33 призначений для перевірки всіх типів релейних захистів і всіх поколінь, від електромеханічних та напівпровідникових до мікропроцесорних із підтримкою протоколу МЕК 61850. Також він може перевіряти лічильники електроенергії, датчики й вимірювачі якості електроенергії.

Отримати комерційну пропозицію

Вихідний струм



Діапазони виходів струму

3 × 0–32 А АС (430 ВА) / 1 × 0–96 А АС (1000 ВА) / 1 × 0–85 A DC (450 Вт)



Похибка

± (0,04% вим. знач. + 0,01% діапазон)



Вихідна напруга



Діапазони виходів напруги

3 × 0–300 В (100 ВА) / 1 × 0–300 В (200 ВА) / 1 × 0–600 В (200 ВА)



Похибка

± (0,04% вим. знач. + 0,01% діапазон)



Загальні параметри



Діапазон частот (струм)

0–3000 Гц



Діапазон частот (напруга)

0–3000 Гц



Діапазон частот перехідних сигналів

0–5000 Гц



Діапазон встановлення фазового кута

0…+360° (дискретність 0,001°)



Допоміжне джерело оперативного харчування

0–260 В (50 Вт)



Дискретні входи



Кількість дискретних входів

12 шт.



Параметри контакту

«Сухий», під напругою (AC, DC)



Частота дискретизації

10 кГц



Дискретність

0,01 мс



Кількість лічильників імпульсів

2 шт.



Максимальна частота відліку

100 кГц



Дискретні виходи



Кількість дискретних релейних виходів

4 шт.



Діапазон комутованих напруг

300 В АС (2400 ВА) / 300 В DC (50 Вт)



Кількість дискретних транзисторних виходів

4 шт. (опція 87170)



Вимірювальні входи DC



Діапазон вимірювання напруги

± 10 В DC



Похибка

± (0,02% вим. знач. + 0,01% діапазону)



Діапазон вимірювання струму

± 20 мA DC



Похибка

± (0,02% вим. знач. ± 0,01% діапазону)



Вимірювальні входи AC/DC (опція 82170 Transcope)



Кількість

10 шт.



Діапазон напруги

600 В



Похибка

± 0,15% (гарантована)



Частота дискретизації

До 50 кГц



Вхідний опір

500 кОм / 50 пкФ



Вимірювані параметри й функції

Струм зі струмовимірювальними кліщами (AC + DC), напруга (AC + DC), фазовий кут, частота, потужність, осцилограф, реєстратор, запис осцилограм у пам’ять



Низькорівневі входи (опція 87170)



Кількість

6 шт.



Діапазон установок

0–10,4 Впік



Максимальний вихідний струм

5 мА



Похибка

± 0,05% (гарантована)



Інтерфейси зв’язку і управління



Інтерфейси зв’язку

Ethernet, USB для підключення флеш-карти, МЕК 61850 (опція), IRIG B (опція)



Кольоровий РК дисплей

256 кольорів, роздільна здатність 320 х 240 пікселів, діагональ 5,7 дюйма



Внутрішня пам’ять приладу

256 Мб / 2000 результатів



Управління приладом за допомогою ПК із встановленим ПЗ

Так

Параметри живлення



Напруга живлення

180–264 В AC, однофазна синусоїдальна напруга



Частота живлення

45–65 Гц



Споживана потужність

Менше ніж 150 Вт (режим очікування)

2700 Вт (режим максимального навантаження)



Габаритні розміри й маса



Маса

18 кг



Габаритні розміри

466 × 150 × 423 мм
