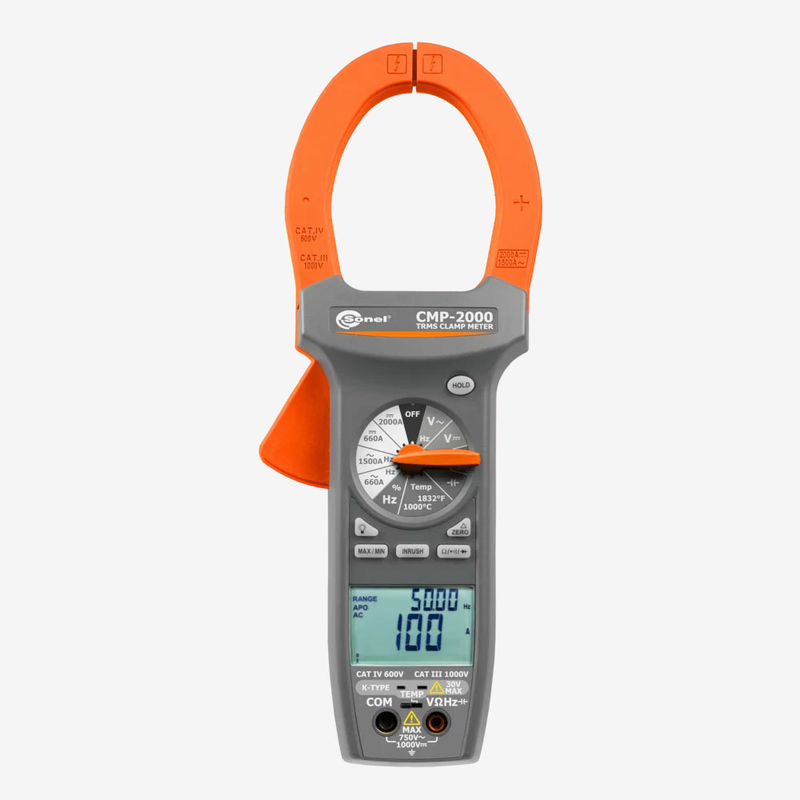

CMP-2000 – багатофункціональні струмовимірювальні кліщі, розроблені для вимірювання основних електричних величин. Відрізняються широким діапазоном вимірювання струмів і напруг, а також великим діаметром обхвату: до 57 мм – провід, 70 x 18 мм – шинопровід.
Отримати комерційну пропозицію
CMP-2000 – багатофункціональні струмовимірювальні кліщі, розроблені для вимірювання основних електричних величин. Відрізняються широким діапазоном вимірювання струмів і напруг, а також великим діаметром обхвату: до 57 мм – провід, 70 x 18 мм – шинопровід.
Отримати комерційну пропозицію|
Вимірювання постійного струму |
|||||
|
Діапазон |
Дискретність |
Похибка |
|||
|
660,0 A |
0,1 A |
± (2,0 % в. з. + 5 о. м. р.) |
|||
|
1000 А |
1 А |
± (3 % в. з. + 5 о. м. р.) |
|||
|
2000 A |
1 A |
Не нормована |
|||
|
Захист від перевантаження: 2000 A постійного струму максимально 60 секунд |
|||||
|
Вимірювання змінного струму True RMS |
|||||
|
Діапазон |
Дискретність |
Похибка |
|||
|
660,0 A |
0,1 A |
± (2,0 % в. з. + 10 о. м. р.) |
|||
|
1000 А |
1 А |
± (2,5 % в. з. + 10 о. м. р.) |
|||
|
1500 А |
1 А |
Не нормована |
|||
|
Коефіцієнт амплітуди: ≤ 3 |
|||||
|
Специфікація True RMS від 5 до 100 % діапазону |
|||||
|
Діапазон частот: 50 Гц ~ 1 кГц. Точність виміру f: ± (0,1 % в. з. + 5 еом.р). Відлік на додатковому індикаторі |
|||||
|
Мінімальний діапазон вхідного струму: > 500 о. м. р. |
|||||
|
Захист від перевантаження: 1500 A змінного струму |
|||||
|
Вимірювання напруги постійного струму |
|||||
|
Діапазон |
Дискретність |
Похибка |
|||
|
6,600 В |
0,001 В |
± (0,5 % в. з.+ 2 о. м. р) |
|||
|
66,00 В |
0,01 В |
||||
|
660,0 В |
0,1 В |
||||
|
1000 В |
1 В |
||||
|
Захист від перевантаження: 1000 В постійного струму або 750 В змінного rms |
|||||
|
Вимірювання напруги змінного струму True RMS |
|||||
|
Діапазон |
Дискретність |
Похибка |
|||
|
6,600 В |
0,001 В |
± (1,5 % в. з. + 8 о. м. р.) для 50...500 Гц |
|||
|
66,00 В |
0,01 В |
||||
|
600,0 В |
0,1 В |
||||
|
750 В |
1 В |
||||
|
Коефіцієнт амплітуди: ≤ 3 |
|||||
|
Специфікація True RMS від 5 до 100 % діапазону |
|||||
|
Діапазон частот: 50 Гц ~ 1кГц. Точність виміру f: ± (0,1 % в. з. + 5 о. м. р). Відлік на додатковому індикаторі |
|||||
|
Мінімальний діапазон вхідного струму: > 500 о. м. р. |
|||||
|
Захист від перевантаження: 1000 В постійного струму або 750 В змінного струму rms. |
|||||
|
Вимір опору |
|||||
|
Діапазон |
Дискретність |
Похибка |
|||
|
660,0 Ом |
0,1 Ом |
± (1 % в. з. + 5 о. м. р.) |
|||
|
6,600 кОм |
0,001 кОм |
||||
|
66,00 кОм |
0,01 кОм |
||||
|
660,0 кОм |
0,1 кОм |
||||
|
6,600 МОм |
0,001 МОм |
± (2,0 % в. з. + 5 о. м. р.) |
|||
|
66,00 МОм |
0,01 МОм |
± (3,5 % в. з. + 5 о. м. р.) |
|||
|
Захист від перевантаження: 600 В RMS постійного або змінного струму |
|||||
|
Тестування цілісності ланцюга |
|||||
|
Діапазон |
Звуковий сигнал |
Час реакції |
Напруга розімкнутого ланцюга |
||
|
660 Ом |
Менше 30 Ом |
Близько 100 мс |
- 3,2 В постійного струму |
||
|
Тестування цілісності ланцюга |
|||||
|
Діапазон |
Дискретність |
Похибка |
Струм виміру |
Напруга розімкнутого ланцюга |
|
|
2 В |
1 мВ |
± (1,5 % в. з. + 5 о. м. р.) |
0,8 мA |
3,2 В постійного струму |
|
|
Вимірювання ємності |
|||||
|
Діапазон |
Дискретність |
Похибка |
|||
|
6,600 нФ |
0,001 нФ |
± (3 % в. з. + 30 о. м. р.) |
|||
|
66,00 нФ |
0,01 нФ |
± (3 % в. з. + 10 о. м. р.) |
|||
|
660,0 нФ |
0,1 нФ |
± (3 % в. з. + 30 о. м. р.) |
|||
|
6,600 мкФ |
0,001 мкФ |
± (3 % в. з. + 10 о. м. р.) |
|||
|
66,00 мкФ |
0,01 мкФ |
||||
|
660,0 мкФ |
0,1 мкФ |
||||
|
6,600 мФ |
0,001 нФ |
||||
|
Захист від перевантаження: 600 В RMS постійного або змінного струму |
|||||
|
Вимірювання частоти |
|||||
|
Діапазон |
Дискретність |
Похибка |
|||
|
66,00 Гц |
0,01 Гц |
± (0,1 % в. з. + 5 о. м. р.) |
|||
|
660,0 Гц |
0,1 Гц |
||||
|
6,600 кГц |
0,001 кГц |
||||
|
66,00 кГц |
0,01 кГц |
||||
|
660,0 кГц |
0,1 кГц |
||||
|
1,000 МГц |
0,001 МГц |
||||
|
Мінімальний діапазон вхідного сигналу: > 10 Гц |
|||||
|
Мінімальна ширина імпульсу: > 1 мкс |
|||||
|
Кордони коефіцієнта заповнення імпульсу: > 30 % та < 70 % |
|||||
|
Захист від навантаження: 600 В RMS постійного або змінного |
|||||
|
Коефіцієнт заповнення |
|||||
|
Діапазон |
Дискретність |
Тривалість імпульсу |
Похибка (логічні 5В) |
||
|
5... 95 % |
0,1 % |
> 10 мкс |
± (2,0 % в. з. + 10 о. м. р.) |
||
|
Діапазон частот: від 5 до 95 % (від 40 Гц до 20 кГц) |
|||||
|
Захист від навантаження: 600 В RMS постійного або змінного |
|||||
|
Вимірювання температури |
|||||
|
Діапазон |
Похибка |
Тип датчика |
|||
|
- 20... 0 °C |
± (2 % в. з. + 3 °C) |
Термопара типу K |
|||
|
0... 399 °C |
± (1 % в. з. + 2 °C) |
||||
|
400... 1000 °C |
± (2 % в. з. + 3 °C) |
||||
|
- 4... 31°F |
± (2 % в. з. + 6 °F) |
||||
|
32... 750 °F |
± (1 % в. з. + 4 °F) |
||||
|
750... 1832 °F |
± (2 % в. з. + 6 °F) |
||||
|
Додаткові технічні характеристики |
|||||
|
Дисплей |
Індикація 6600, аналогова лінійка, що складається з 66 сегментів |
||||
|
Полярність |
Автоматична, (-) вказує на негативну полярність |
||||
|
Позначення значення за межами діапазону виміру |
(OL) або (-OL) |
||||
|
Оновлення відображення вимірювань |
2,8x/с, 28x/с, аналогова лінійка |
||||
|
Ступінь захисту корпусу |
IP 20 |
||||
|
Умови роботи |
0 °C до 50 °C при відносній вологості < 70 % |
||||
|
Умови зберігання |
- 20°C до 60 °C при відносній вологості < 80 % |
||||
|
Максимальна робоча висота |
2000 м |
||||
|
Температурний коефіцієнт |
0,1 x (задана точність) / °C (< 18°C або > 28°C) |
||||
|
Автоматичне вимикання живлення |
30 хвилин |
||||
|
Живлення |
9 В батарейка типу 6LR61 |
||||
|
Максимальний діаметр обхвату |
57 мм – дріт, 70 x 18 мм – шинопровід |
||||
|
Габаритні розміри |
281 x 108 x 53 мм |
||||
|
Маса |
Близько 570 г (з елементами живлення) |
||||
